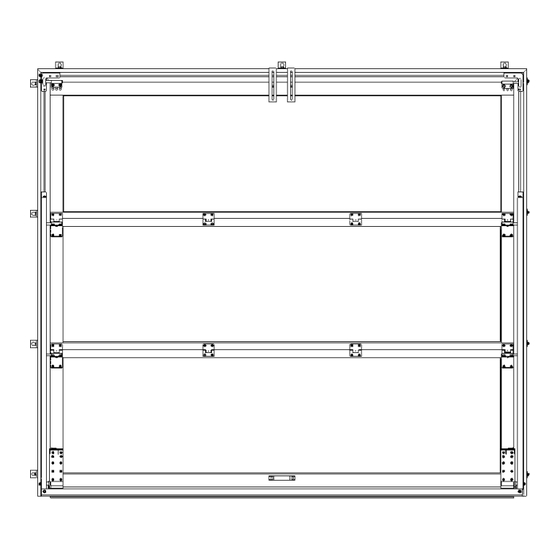

- Seite 1 Montageanleitung Deckensektionaltor Niedrigsturz LS4000 / Rahmenausführung Lipotherm-AZ / Paneelausführung Montageanleitung Deckensektionaltor LS 4000 NIS V2016-12 Seite 1 von 9...
- Seite 2 Montageanleitung Geschätzter Kunde! Besten Dank für Ihr Vertrauen in unsere Lindpointner Torsysteme. Wir möchten Sie darauf hinweisen, dass die Montage der Toranlage nur durch einen geschulten Fachmonteur durchgeführt werden darf, um eine gute Funktion und Langlebigkeit des Produktes zu garantieren.
- Seite 3 Montageanleitung Torstockmontage innen gegen Öffnung stellen, zur Öffnung ausmitteln, Stockoberteil horizontal und Stockseitenteile vertikal mit der Wasserwaage einrichten. Kontrollieren auch auf der Tor-Außenseite die Abstände zwischen der Laibungskante Torstock. Teilen Sie die Montagewinkel / laschen seitlich regelmäßig auf. Befestigungswinkel seitliche Laibung >...
- Seite 4 Montageanleitung Horizontale Laufschienen montieren Die oberen Laufschienen in die obere Laufrolle einführen ( Laufrolle eventuell leicht lockern Laufschienenteile vorne am Stock verschrauben vorher Laufschienenbogen entfernen Achten darauf dass Laufschienen horizontal in der Waage liegen Distanzwinkel montieren Diagonalen kontrollieren Distanzwinkel von der Stockunter- kante abschrauben und als Schienen- querverbindung aufschrauben.
- Seite 5 Montageanleitung Federaggregat montieren Feder rechts Das Federaggregat auf die Federwellenkonsole einem Befestigungswinkel Torbandschrauben M 8 x 20 + Sperrzahnmutter Feder links verschrauben. Seitrommel Ab einer Bestellbreite von 3000 mm wird eine zusätzliche Lagerung mitgeliefert, die mit dem Seitrommel SCHWARZ Befestigungswinkel an der Decke befestigt wird. ACHTUNG Zusatzkonsole 150 mm außermittig setzen Seil einhängen...
- Seite 6 Montageanleitung Feder spannen Die Federn sind bei jedem Tor dem Torblattgewicht entsprechend dimensioniert. ACHTUNG: Bei Arbeiten mit der Torsionsfeder immer auf einen sicheren Standplatz achten und nur geeignetes Werkzeug (Spannstangen) verwenden. Unfallgefahr !!! Feder spannen Von unten nach oben Drehen Sie mit der Spannstange die Torsionsfeder in Pfeilrichtung (z.B.
- Seite 7 Montageanleitung Einstellen der Laufschiene Laufschienen so einrichten , dass das Spiel der oberen Laufwerke im geöffneten Zustand links und rechts gleich groß ist und die Laufschienen waagrecht liegen oder nach hinten leicht steigen (max. 1%); Einstellen der oberen Laufwerke Stützsteg bei der Stockdichtung entfernen. (An den eingerissenen Enden ziehen).
-
Seite 8: Achtung: Arbeiten
Montageanleitung Feder nachjustieren Federeinstellung kontrollieren: Das Torblatt sollte Feder entspannen halb geöffnet Gleichgewicht sein, Von oben nach unten drehen geschlossenen Zustand leicht nach unten und im geöffneten Zustand leicht nach oben ziehen. Bei Bedarf Federspannung anpassen. Je nach Bedarf Federspannung (Umdrehung der Feder ) erhöhen oder vermindern . -
Seite 9: Entsorgung
Montageanleitung Demontage der Toranlage Die Demontage unbedingt in der angegebenen Reihefolge einer Fachkraft vornehmen lassen Es wird empfohlen die Demontage mit 2 Personen durchzuführen Tor muss geschlossen sein E-Anschluss entfernen lassen Transportsicherung am Torblatt wieder verschrauben , Feder entspannen, horizontale Laufschienen demontieren , Distanzwinkel an der Torstockunter- kanten montieren , Tor gegen um kippen mit Holzstaffeln...
