Montage

Vorgehensweise

Gehen.Sie.wie.folgt.vor:
Schritt Tätigkeit
1
2
3
4
5
6
7
8
6
Anschlussleitungen.von.oben.oder.unten.im.hinteren.Bereich.der.Unterputz-
dose.einführen.und.möglichst.bündig.an.der.Dosenwand.abmanteln.
Länge.der.Anschlussadern.unter.Beachtung.der.Lage.der.Anschlüsse.anpas-
sen.und.benötigte.Adern.ca..5.mm.abisolieren.
VORSICHT!
Zerstörung.des.Touch.Panels.und.weiterer.Geräte.durch.fehlerhafte.Montage!
•.
Insbesondere.beim.Netzanschluss.auf.korrekte.Verdrahtung.achten.
Anschlussbelegung.der.Stecker.anhand.der.Nummerierung.im.Anschlussplan.
(siehe.Abschnitt.„Anschlussplan").prüfen.und.abisolierte.Adern.an.die.entspre-
chenden.Verbindungsstecker.anschließen.
Belegte.Stecker.einstecken..Nicht.benötigte.Adern.und.Steckkontakte.ausrei-
chend.isolieren.
DIP-Schalter.für.die.Relaisfunktion.kontrollieren.und.insbesondere.bei.Ansteu-
erung.von.Jalousien/Leinwänden.auf.korrekte.DIP-Schalterstellung.achten,.
siehe.Abschnitt.„Grundeinstellungen".
Adern.ausrichten.und.Touch.Panel.in.die.Unterputzdose.schieben,.dabei.auf.
keinen.Fall.Druck.oder.Biegekräfte.auf.das.Display.ausüben.

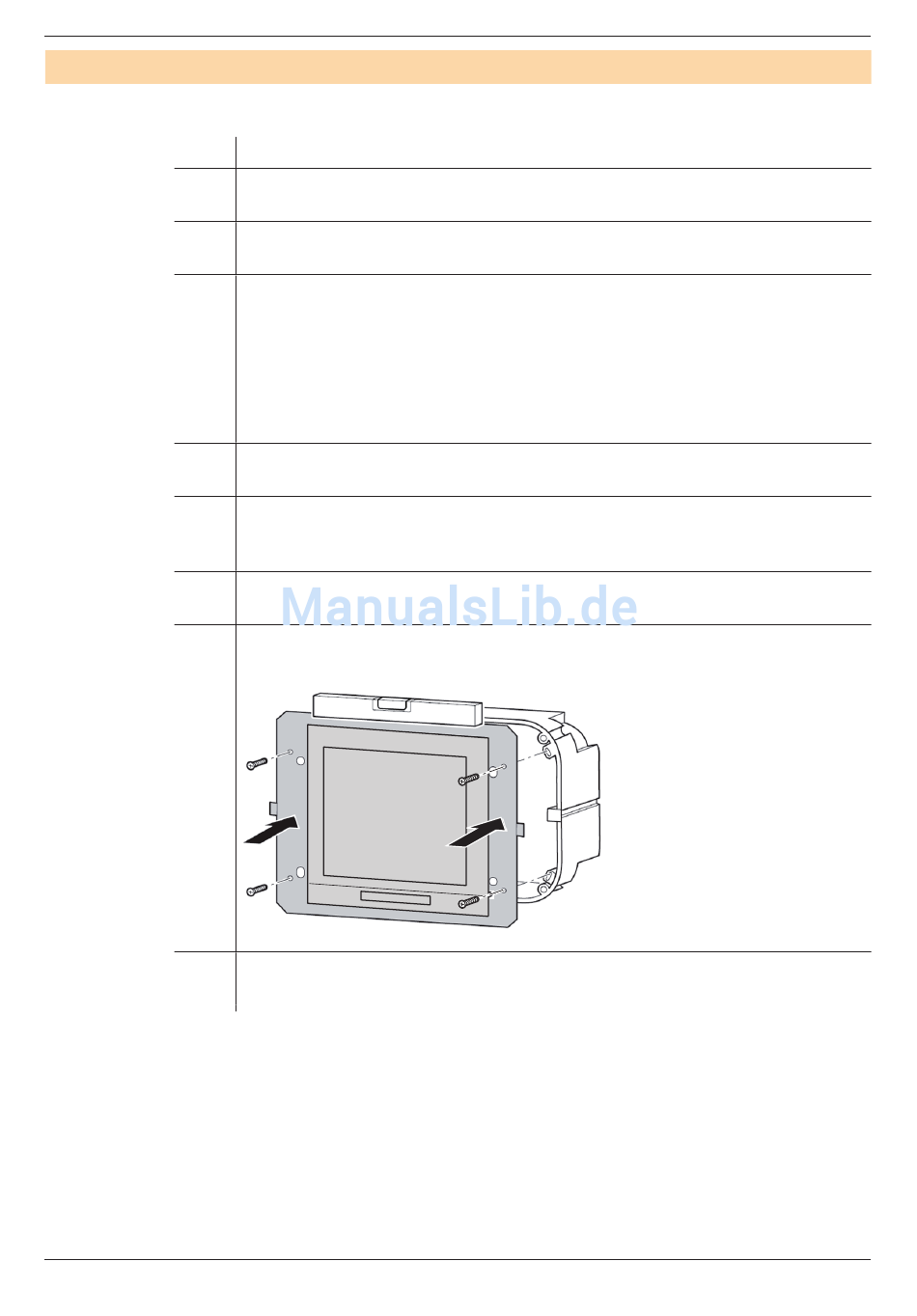

Touch.Panel.mit.den.mitgelieferten.Schrauben.in.der.Unterputzdose.befesti-
gen,.ausrichten.und.fixieren.
DIP-Schalter.mit.Hilfe.der.Blende.vor.unbefugtem.Verstellen.sichern.
