7. Anzeigen

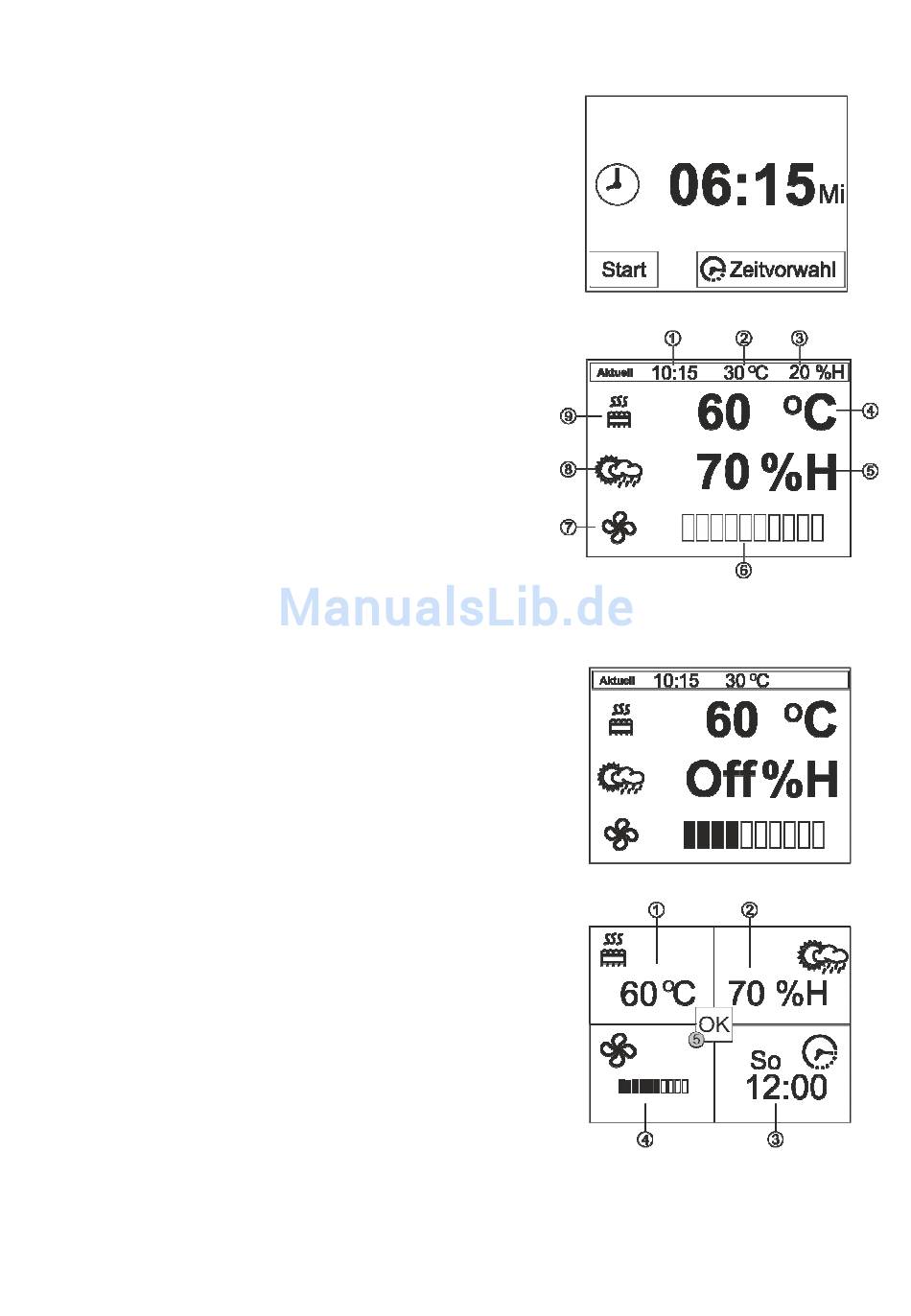

Startanzeige
Das Gerät ist in Betriebsbereitschaft.
Betriebsanzeige bei Anschluss des optionalen FTS
Fühlers mit Feuchtemessung:
1 - Anzeige der aktuellen Zeit
2 - Anzeige der in der Kabine gemessenen
Temperatur (Ist-Temp.)
3 - Anzeige der in der Kabine gemessenen
Feuchtigkeit (Ist-Feuchte)
4 - Anzeige der gewählten Temperatur (Soll-Temp.)
5 - Anzeige der gewählten Feuchtigkeit (Soll-Feuchte)
6 - Anzeige der gewählten Lüfterstärke
7, 8, 9 - Touch-Tasten für Lüfter-, Verdampfer- und
Ofeneinstellung. Ist das jeweilige Bauteil in Betrieb,
sind die Symbole animiert.
Betriebsanzeige bei Anschluss des serienmäßig
enthaltenen FII Bankfühlers:
In diesem Betriebsmodus zeigt das Display die im
Feuchtebetrieb gewählte Dampfmenge und bezieht
sich nicht auf die rel. Luftfeuchtigkeit. Da keine
Feuchtigkeit gemessen wird, entfällt auch die Anzeige
der rel. Luftfeuchtigkeit rechts oben.
Betriebsanzeige während der Zeitvorwahl:
1. Anzeige / Touch-Taste für die Einstellung der
gewünschten Temperatur
2. Anzeige / Touch-Taste für die Einstellung der
gewünschten Feuchtigkeit
3. Anzeige / Touch-Taste für die Einstellung der
gewählten Zeit bis zum Start
4. Anzeige / Touch-Taste für die Einstellung der
gewünschten Ventilatorgeschwindigkeit
5. Taste für Bestätigen / speichern der gewählten
Parameter und Zurückkehren zur Startseite.
