Inhaltszusammenfassung für iDevices Air Quality Sensor

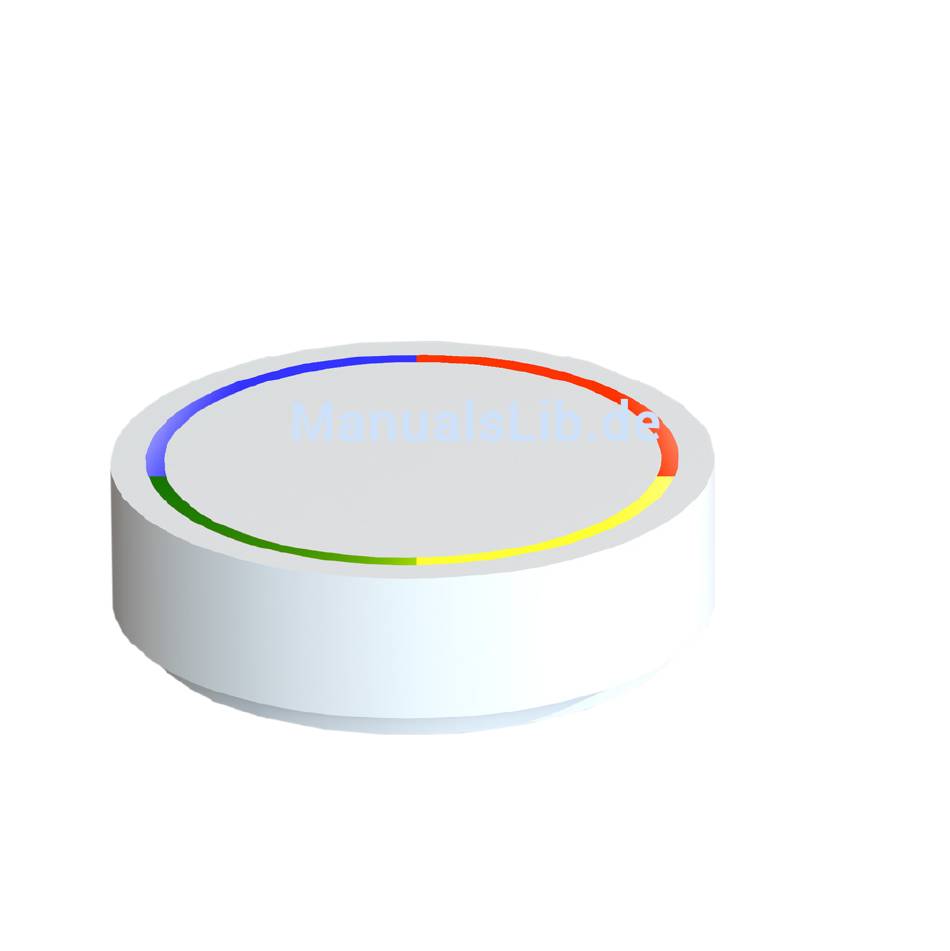

- Seite 1 Air Quality Sensor Installations- und Bedienungsanleitung www.idevices.de...
- Seite 2 Unterseite 1. Reset-Taste (setzt das Gerät auf Ursprungseinstellungen zurück) 2. Stromanschluss (Mikro-USB Buchse 500 MA) 3. Zugentlastung (schützt den Stromanschluss) 4. Löcher für die Wandbefestigung des Geräts...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Lieferumfang ..............4 2 Hinweise zur Anleitung ..........4 3 Gefahrenhinweise ............4 4 Funktion und Geräteübersicht ........6 5 Allgemeine Systeminformationen .........6 6 Inbetriebnahme ............7 7 Fehlerbehebung ............12 8 Einrichtung der App ............13 9 Wiederherstellung der Werkseinstellungen ....36 10 Wartung und Reinigung..........36 11 Allgemeine Hinweise zum Funkbetrieb ......37 12 Konformität ..............37 13 Technische Daten ............38... -
Seite 4: Lieferumfang
überlassen, übergeben Sie auch diese Anleitung und löschen Sie Ihre Daten in der idevices Cloud. Gefahrenhinweise • Öffnen Sie den idevices Air Quality Sensor nicht. Es ist nicht vorgesehen, dass Änderungen (Modifikationen) an dem Gerät vorgenommen werden. Das eigen- mächtige Umbauen ist nicht gestattet. Der Garantieanspruch verfällt, wenn die Schäden auf eine falsche Handhabung oder eine unsachgemäße und in dieser... - Seite 5 Gewährleistungs- und Haftungsaus- schluss. • Der idevices Air Quality Sensor ist nicht dazu geeignet, Lebewesen vor Schä- den durch Inhaltsstoffe in der Luft zu bewahren. Insbesondere ist das Gerät kein Gassensor und daher nicht dazu geeignet, vor gesundheitsgefährlichen bzw.
-
Seite 6: Funktion Und Geräteübersicht
Air Quality Sensor die Temperatur, die Luftfeuchtigkeit und den Luftdruck. Die gemessenen Daten können über ein geeignet konfiguriertes WLAN mit Internet- zugang in die idevices Cloud gesendet werden. Die dort hinterlegten Daten zu IAQ, Temperatur, Luftfeuchtigkeit und Luftdruck können mithilfe der idevices App angezeigt werden. -
Seite 7: Inbetriebnahme
Geräte verbunden werden können. Schauen Sie ggf. in die Bedie- nungsanleitung Ihres WLAN Access Points bzw. Ihres WLAN Routers. 2. Verbinden Sie den idevices Air Quality Sensor mit dem mitgelieferten USB-Kabel und dem mitgelieferten Steckernetzteil mit der Steckdose und drücken Sie das Kabel in die Zugentlastung auf der Unterseite des Sensors. - Seite 10 8. Öffnen Sie über die Pfeiltaste die Auswahlliste. Wählen Sie dann das WLAN aus, über das der Sensor mit dem Internet verbunden werden soll. Falls Sie nach einem Passwort gefragt werden, geben Sie bitte Ihr WLAN-Passwort ein. Drücken Sie anschließend auf „VERBINDEN“. Sollte Ihr WLAN nicht auf- geführt sein, wählen Sie bitte ”Custom“...
-
Seite 11: Positionierung Des Sensors Und Installation
Sensor nicht versehentlich herunter fallen kann. 6.2.3 Schraubenmontage Sie können den idevices Air Quality Sensor mithilfe der Löcher auf der Unter- seite auf einer glatten Oberfläche z.B. einer Wand montieren. Hierfür eignen sich beispielsweise Kreuzschlitzschrauben 3,0 mm × 30 mm mit Flachkopf und 5 mm Standarddübel S5. -
Seite 12: Fehlerbehebung
Ihres WLAN Routers. Der Sensor Der Sensor wird Überprüfen Sie die Stromver- leuchtet nicht nicht mit sorgung des Sensors. Strom versorgt. Die LED Helligkeit Überprüfen Sie die eingestell- ist zu niedrig ein- te Helligkeit des Sensors in gestellt. der idevices App. -
Seite 13: Einrichtung Der App
Gerätes zu weiteren Kosten bei Ihrem Anbieter führen können. 8.2 Funktionsumfang Der idevices Air Quality Sensor zeigt Ihnen über die App alle wichtigen Indikatoren der Luftqualität in Ihrem Raum an. Die App können Sie kostenlos im Apple App Store oder Google Play Store für Ihr iOS- oder Android-kompatibles Gerät herunterladen (s. -
Seite 14: Einrichtung
8.3 Einrichtung 8.3.1 Herunterladen der App Die Indoor Air Quality Sensor App finden Sie kostenlos im Apple App Store oder Google Play Store. Um die App herunterzuladen begeben Sie sich auf den Apple App Store oder Google Play Store und geben Sie „Indoor Air Quality Sensor“ ein. Laden Sie die App nun herunter und installieren Sie diese auf Ihrem Gerät. -
Seite 15: Registrierung
E-Mail: admin@idevices.de • Passwort: idevices!1 Bevor Sie die App für Ihren idevices Air Quality Sensor nutzen können, legen Sie bitte einen Account an oder registrieren Sie sich bitte mit Ihrem Facebook- oder Google-Account. 1. Geben Sie hier bei der Registrierung Ihre Email ein. - Seite 18 Diese Seite wurde aus drucktechnischen Gründen freigelassen.
-
Seite 19: Einrichtung Ihres Ersten Idevices Air Quality Sensors
8.3.3 Einrichtung Ihres ersten idevices Air Quality Sensors Um Ihren idevices Air Quality Sensor hinzuzufügen, führen Sie bitte die folgenden Schritte durch: 1. Benennen Sie im ersten Schritt Ihr Gerät. Geben Sie dafür einen von Ihnen gewählten Gerätenamen ein. 2. Konfigurieren Sie anschließend den Raumtypus des Geräts durch Auswahl aus dem Drop Down Menü... - Seite 22 Diese Seite wurde aus drucktechnischen Gründen freigelassen.
-
Seite 23: Bedienung Der App
8.4 Bedienung der App 8.4.1 Übersicht der Luftqualität 1. Wenn Sie Ihr idevices Air Quality Sensor hinzugefügt haben, sehen Sie auf der Startseite der App die Luftqualität und die Werte für Temperatur, Luft- feuchtigkeit und Luftdruck. 2. Die Bewertung der Luftqualität basiert auf den Daten des IAQ, TVOC, -Gehalts. -
Seite 27: Vergleich Der Luftqualität
8.4.2 Vergleich der Luftqualität Besitzen Sie mehrere idevices Air Quality Sensoren können Sie die Werte des IAQs, TVOCs, CO -Gehalts, der Temperatur, Luftfeuchtigkeit oder des Luftdrucks von mehreren Räumen miteinander vergleichen. Klicken Sie hierbei auf „Vergleichen“. Nun wird Ihnen wie auf nachfolgender Seite eine Übersicht über alle Ihre hinzugefügten... -
Seite 29: Analyse Der Luftqualität
8.4.3 Analyse der Luftqualität 1. Klicken Sie oben rechts auf „heute“. 2. Es öffnet sich eine Auswahlliste in der Sie historische Daten von bis zu 365 Tagen betrachten können. 3. Indem Sie zwei Finger auseinander bzw. zusammen bewegen, führen Sie die Zoom-Geste aus, wodurch sich die Skalierung der Achse ändert und Sie den Betrachtungszeitraum ändern können. -
Seite 33: Einstellung Ihrer Werte Und Toleranzen
Klicken Sie oben rechts auf das Zahnradsymbol um in die Einstellungen des Sensors zu gelangen. 1. Sie haben hier die Möglichkeit durch Verschieben des blauen Balkens die Helligkeit der LED des idevices Air Quality Sensor beliebig anzupassen. 2. Möchten Sie Änderungen an den Sensor Werten vornehmen, klicken Sie hier auf „Sensor Werte“. -
Seite 36: Wiederherstellung Der Werkseinstellungen
Wiederherstellung der Werkseinstellungen Die Werkseinstellungen des Geräts können wiederhergestellt werden. Dabei gehen alle Einstellungen des Geräts verloren. Die Daten in der idevices Cloud sind davon nicht betroffen. Um die Werkseinstellungen des idevices Air Quality Sensors wiederherzustellen gehen Sie wie folgt vor: 1. -
Seite 37: Allgemeine Hinweise Zum Funkbetrieb
Umwelteinflüsse wie Luftfeuchigkeit, neben baulichen Gegebenheiten vor Ort, eine wichtige Rolle. 12 Konformität Hiermit erklärt die idevices GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der ein- schlägigen Richtlinien befindet. Die vollständige Konformitätserklärung finden Sie unter www.idevices.de/downloads. -
Seite 38: Technische Daten
13 Technische Daten Die Seriennummer Ihres idevices Air Quality Sensor finden Sie auf der Unterseite des Geräts. Die Seriennummer ist gleichzeitig die MAC-Adresse des Gerätes. Versorgungsspannung: 5 V DC Stromaufnahme: 500 mA Schutzart: IP20 Umgebungstemperatur: -10 °C bis +40 °C Abmessungen (ohne Kabel und Stecker- 100 mm Ø, 32 mm... -
Seite 39: Impressum
15 Impressum Dokumentation © 2018, idevices GmbH, Deutschland Alle Rechte Vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung – auch nicht auszugsweise – reproduziert werden oder unter Verwendung elektronischer, mechanischer, chemischer oder sonstiger Verfahren vervielfältigt oder verarbeitet werden. Es ist möglich, dass die vorliegende Bedienungsanleitung noch drucktechnische Mängel oder Druckfehler aufweist. - Seite 40 Printed in Germany Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden. Version 1.2 (03/2018)
