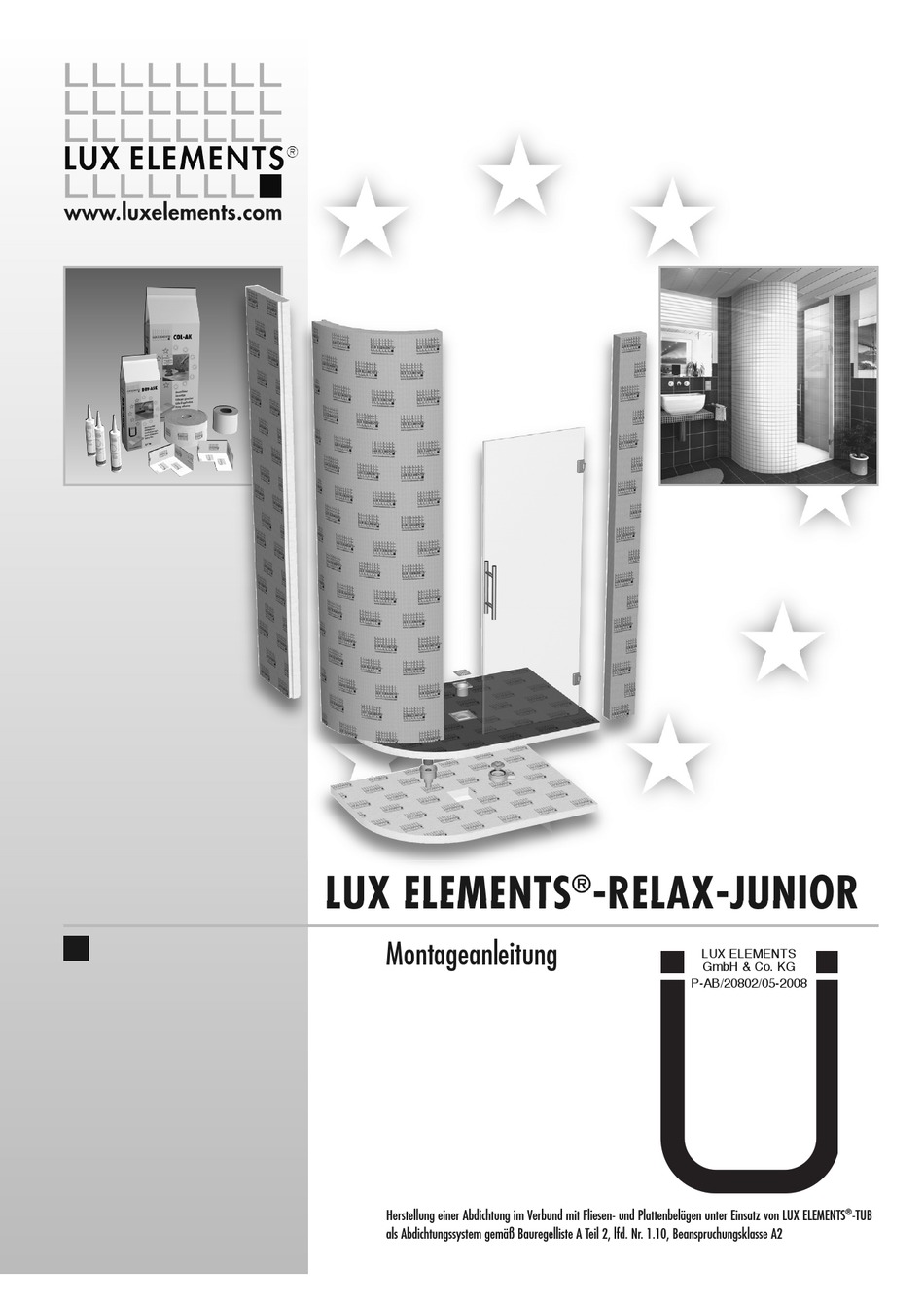

Lux Elements Relax-Junior Montageanleitung
Quicklinks
www.luxelements.com
LUX ELEMENTS
®
-RELAX-JUNIOR
Montageanleitung
LUX ELEMENTS
GmbH & Co. KG
P-AB/20802/05-2008
®
Herstellung einer Abdichtung im Verbund mit Fliesen- und Platten belägen unter Einsatz von LUX ELEMENTS
®
-TUB
als Abdichtungssystem gemäß Bauregelliste A Teil 2, lfd. Nr. 1.10, Beanspruchungsklasse A2
Verwandte Anleitungen für Lux Elements Relax-Junior
Inhaltszusammenfassung für Lux Elements Relax-Junior
- Seite 1 LUX ELEMENTS ® -RELAX-JUNIOR Montageanleitung LUX ELEMENTS GmbH & Co. KG P-AB/20802/05-2008 ® Herstellung einer Abdichtung im Verbund mit Fliesen- und Platten belägen unter Einsatz von LUX ELEMENTS ® -TUB als Abdichtungssystem gemäß Bauregelliste A Teil 2, lfd. Nr. 1.10, Beanspruchungsklasse A2...
- Seite 2 LUX ELEMENTS -RELAX-JUNIOR ® 01 | 2012 www.luxelements.com Abbildung Einzelteile mit Anzahl und Bezeichnung 1x JS1 1x JS2 1x JA (optional) 1x Glastür 1x Glastür-Griff 2x Glastür-Beschlag 2x Schrauben 5x40 optional erhältliche KITs: RELAX-KIT-JM RELAX-KIT-JO COL-AK 25 kg 10 kg...
- Seite 3 LUX ELEMENTS -RELAX-JUNIOR ® 01 | 2012 www.luxelements.com...
- Seite 4 LUX ELEMENTS -RELAX-JUNIOR ® 01 | 2012 3 mm, 6 mm ZUBEHÖR FÜR EINBAU OHNE DUSCHBODEN LUX ELEMENTS -RELAX-BOJ… / RELAX-KIT-JO ® COL-AK DRY-ASK COL-MK ARM-100 SK ZUBEHÖR FÜR EINBAU OHNE DUSCHBODEN LUX ELEMENTS ® -RELAX-BOJ… / RELAX-KIT-JM COL-AK DRY-ASK...
- Seite 5 Einbau auf den Wandseiten um die Dicke des Randdämmstreifens zu kürzen! Voraussetzungen für den Einbau: · Boden und Wände sind ungefliest, gerade, eben und rechtwinklig. · Duschboden ist eingebaut und eingedichtet. Bei Verwendung eines LUX ELEMENTS Dusch - ®- bodens bitte LUX ELEMENTS -TUB-Montage - ®...
- Seite 6 LUX ELEMENTS -RELAX-JUNIOR ® 01 | 2012 Anzeichnen der Wandelemente auf dem Boden nach Maßzeichnung. Fliesenaufbau berücksichtigen! Anzeichnen der Wandelemente an der Wand Ermitteln der Raumhöhe x. www.luxelements.com...
- Seite 7 LUX ELEMENTS -RELAX-JUNIOR ® 01 | 2012 Bauteile JS1+ JS2 auf Maß x-15 mm kürzen. Bauteile JS1+ JS2 + JA auf Maß x-15 mm kürzen. JS1 mit COL-MK an Wand und Boden an- kleben und ausrichten. COL-MK COL-MK COL-MK COL-MK...
- Seite 8 LUX ELEMENTS -RELAX-JUNIOR ® 01 | 2012 Alle Stöße mit ARM-100 SK armieren und COL-AK abspachteln. Lücken mit COL-AK auffüllen. ARM-100 SK COL-AK Duschkabine verfliesen. ACHTUNG: Lichtes Maß 690 mm nach dem Fliesen einhalten! 11a. 1 1a Anzeichnen und Bohren der Bohrlöcher für die Duschtürbänder.
- Seite 9 LUX ELEMENTS -RELAX-JUNIOR ® 01 | 2012 1 2a 1 2b Montage der Glastür und des Griffes. Glasmaße siehe Bild 13. Glasmaßzeichnung...
- Seite 10 LUX ELEMENTS GmbH & Co. KG unfavourable shower head placement An der Schusterinsel 7 high water pressure or high quantity of water D - 51379 Leverkusen-Opladen (e.g.
