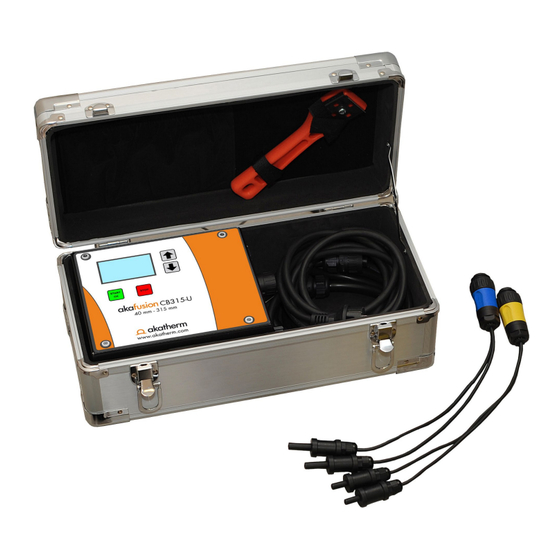

- Seite 1 CB315-U Elektromuffenschweißgerät Bedienungs- und Wartungsanleitung www.akatherm-fip.de...
- Seite 2 CB315-U Elektromuffenschweißgerät Bedienungs- und Wartungs- anleitung Dieses Handbuch erleichtert Ihnen den Umgang mit dem Schweißgerät CB315-U. Sie finden hier alle erforderlichen Sicherheits- und Bedienhinweise. Lesen Sie die Bedie- nungsanleitung vor dem Gebrauch des Gerätes sorgfäl- tig und vollständig. Beachten und befolgen Sie diese in allen Punkten.
-
Seite 3: Das Gerät Entspricht Folgenden Normen
W European Norm EN 50 081-2: Electromagnetic compatibility, generic emission standard. Industrial environment DAS SCHWEISSGERÄT WIRD IN DER EU HERGESTELLT von: für: Ritmo s.p.a. Akatherm B.V. Via A. Volta, 7 - Z.I. Selve Industrieterrein 11 35037 Bresseo di Teolo (PD), Italy 5981 NK Panningen, Niederlande Tel. +39.049.990.1888 Tel: +31 77 3088650 Fax +39.049.990.1993... -
Seite 4: Inhaltsverzeichnis
INHALTSÜBERSICHT allgemeine Schweißkriterien Normen Hersteller Bedienungsanleitung Menüoptionen Gewährleistung Technische Daten Sichtkontrolle und Funktionstest einfache Fehlerkontrolle Bedientafel Schweißkabeltabelle Ersatzteilliste Sicherheitshinweise wichtige Hinweise TECHNISCHE DATEN Modell Schweißgerät CB315-U Gesamtgewicht 7,2 kg Gewicht Schweißgerät 3,4 kg Abmessungen Schweißgerät 240 x 180 x 110 mm Eingangsspannungsbereich / Frequenz- 230 V ±... -
Seite 5: Frontplatte
BEDIENTAFEL Frontplatte Seitenplatte Bedientafel Netzkabel Ein- / Aus-Hauptschalter START/OK-Schalter – Schweißvorgang beginnen und Schweißparameter bestätigen STOP-Schalter – Schweißvorgang unterbrechen / vorheriges Menü Display Anschlussbuchse für Schweißkabel Pfeiltasten – zum Durchlaufen des Menüs und zum Ändern von Einstellungen serieller / USB Anschluss für Datendownload und Ausdruck Temperaturfühler... - Seite 6 Adapterkabel gemäß nachstehender Tabelle verwendet wird. Hierbei sind die Schweißparameter der jeweiligen Hersteller unbedingt zu beachten. Elektromuffen Durchmesser Schweißkabelcode Kabelfarbe Fabrikate Akatherm, Geberit, Ø 40 - 160 mm gelb Wavin (Wavinduo) Akatherm Ø 200 - 315 mm blau zusätzlich lieferbar Geberit Ø...
-
Seite 7: Sicherheitshinweise
SICHERHEITSHINWEISE Schweißgeräte CB315-U entsprechen dem Stand der Technik und sind mit entspre- chenden Schutzeinrichtungen ausgestattet. Bei Fehlbedienung oder Missbrauch drohen jedoch Gefahren für die Gesundheit des Bedieners und des Gerätes. Vor Verwendung des Schweißgerätes ist die Bedienungsanleitung und Sicherheitsinformationen aufmerksam zu lesen. Nur wenn diese verstanden wurden, ist das Gerät zu benutzen. - Seite 8 ACHTUNG STROMSCHLAGGEFAHR! Zur Vermeidung von Stromschlägen oder Verletzungen sind folgende Punkte einzuhalten: W das Schweißgerät erzeugt ein hohe Schweißspannung „230V“, die bei Nichtbeach- tung der Punkte aus der Bedienungsanleitung zu Sachschäden, Körperverletzungen oder gar tödlichen Unfällen führen können W es wird empfohlen das Schweißgerät ausschließlich über einen Trenntransformator oder eine ungeerdete Ersatzstromquelle zu betreiben! Hinweis: Grundsätzlich müssen ortsveränderliche Betriebsmittel im Freien über eine Fehlerstromschutzeinrichtung „RCD oder PRCD-S max.
-
Seite 9: Allgemeine Schweißkriterien
ẞ ALLGEMEINE SCHWEI KRITERIEN Die Qualität ihrer Schweißverbindung ist abhängig von der sachgemäßen Einhaltung der nachfolgenden Vorgaben. Handling von Rohr, Formteil und Muffe Während der Schweißung sollten die Verbindungselemente (Rohr, Formteil, Schweiß- muffe) nahe an der vom Schweißgerät gemessenen Umgebungstemperatur lie- gen. -
Seite 10: Bedienungsanleitung
Schweißvorgang W zulässigen Arbeitstemperaturbereich einhalten W Schweißbereich vor ungünstigen Witterungseinflüssen schützen (evtl. Zelt) W richtiges Schweißkabel für die eingesetzte Muffe verwenden W eine Schweißmuffe darf niemals 2-mal geschweißt werden. Abkühlung Die vorgegebenen Abkühlzeiten sind unbedingt einzuhalten. Unmittelbar nach Been- digung des Schweißvorgangs kann die nächste Verbindungsstelle geschweißt werden. BEDIENUNGSANLEITUNG W Schweißvorgaben anderer Hersteller sind zu beachten. - Seite 11 Kurzschluss durch fehlerhafte Elektroschweißmuffe. E 60 Schweißvorgang mit neuer Schweißmuffe wiederholen. E 65 Spannungsunterbrechung E 70 Geräteinterner Hardwarefehler. Schweißgerät sofort an Akatherm FIP zur E 75 Wartung und/oder Reparatur zurückschicken. Zeigt das Schweißgerät CB 315-U beim Starten den Hinweis „Freier Speicher 5“ folgen Sie bitte den Anweisungen unter Menüoptionen.
-
Seite 12: Menüoptionen
MENÜOPTIONEN Schalten Sie das Gerät ein und drücken Sie die STOP-Taste, um das Menü Optionen aufzurufen. Es werden jetzt folgende Informationen angezeigt: W Revision W Seriennummer W Speicher frei W Firmware-Version Um auf die nachstehenden Sonderfunktionen (Einstellungen) zugreifen zu können, sind die folgenden 4-stelligen Codes einzugeben: Datum / Zeit Code 1000... -
Seite 13: Sichtkontrolle Und Funktionstest
SICHTKONTROLLE / FUNKTIONSTEST W überprüfen, ob Eingangsspannung im zulässigen Bereich liegt W bei Verwendung von Verlängerungskabeln auf ausreichenden Leitungsquerschnitt achten, somit geringerer Spannungsfall, dies dient zur zuverlässigen Funktion Leitungsquerschnitt [mm maximale Länge [m] W verwendete Verlängerungskabel dürfen nicht beschädigt sein (z.B. defekte Isolie- rung) W Schweißgerät sicher positionieren Schweißgerät und Schweißkabel bitte trocken und sauber lagern. -
Seite 14: Einfache Fehlerkontrolle
Wiederholungsprüfung an ortsveränderlichen elektrischen Betriebsmittel mindestens einmal im Jahr durch einen befähigten Prüfer erfolgen. Um die o.g. Forderungen einzuhalten, müssen auch Leihschweißgeräte der Firma Akatherm FIP mindestens einmal jährlich an den Verleiher/Hersteller „Akatherm“ zur Prüfung eingeschickt werden! EINFACHE FEHLERKONTROLLE W Verbindung zur Hauptstromversorgung kontrollieren W Sicherungen kontrollieren W Schweißkabel auf Fehler kontrollieren... -
Seite 15: Rücknahme Von Elektrogeräten
W Eingriffe am Gerät, die durch nicht ausdrücklich dazu befugtem Personal ausge- führt werden, führen zum Verlust des Gewährleistungsanspruches. RÜCKNAHME VON ELEKTROGERÄTEN Zur Sicherstellung der Kundenzufriedenheit nimmt Akatherm FIP all seine Alt-Elektro- schweißgeräte zur fachgerechten Entsorgung respektive Recycling kostenlos zurück. Bitte richten Sie ihre Sendung frei Haus an folgende Adresse: Akatherm FIP GmbH Abteilung Schweißgeräte... - Seite 16 Akatherm FIP GmbH Steinzeugstr. 50 – 68229 Mannheim – Germany Tel +49 621 486-2901 – Fax +49 621 486-2925 info@akatherm-fip.de www.akatherm-fip.de...
