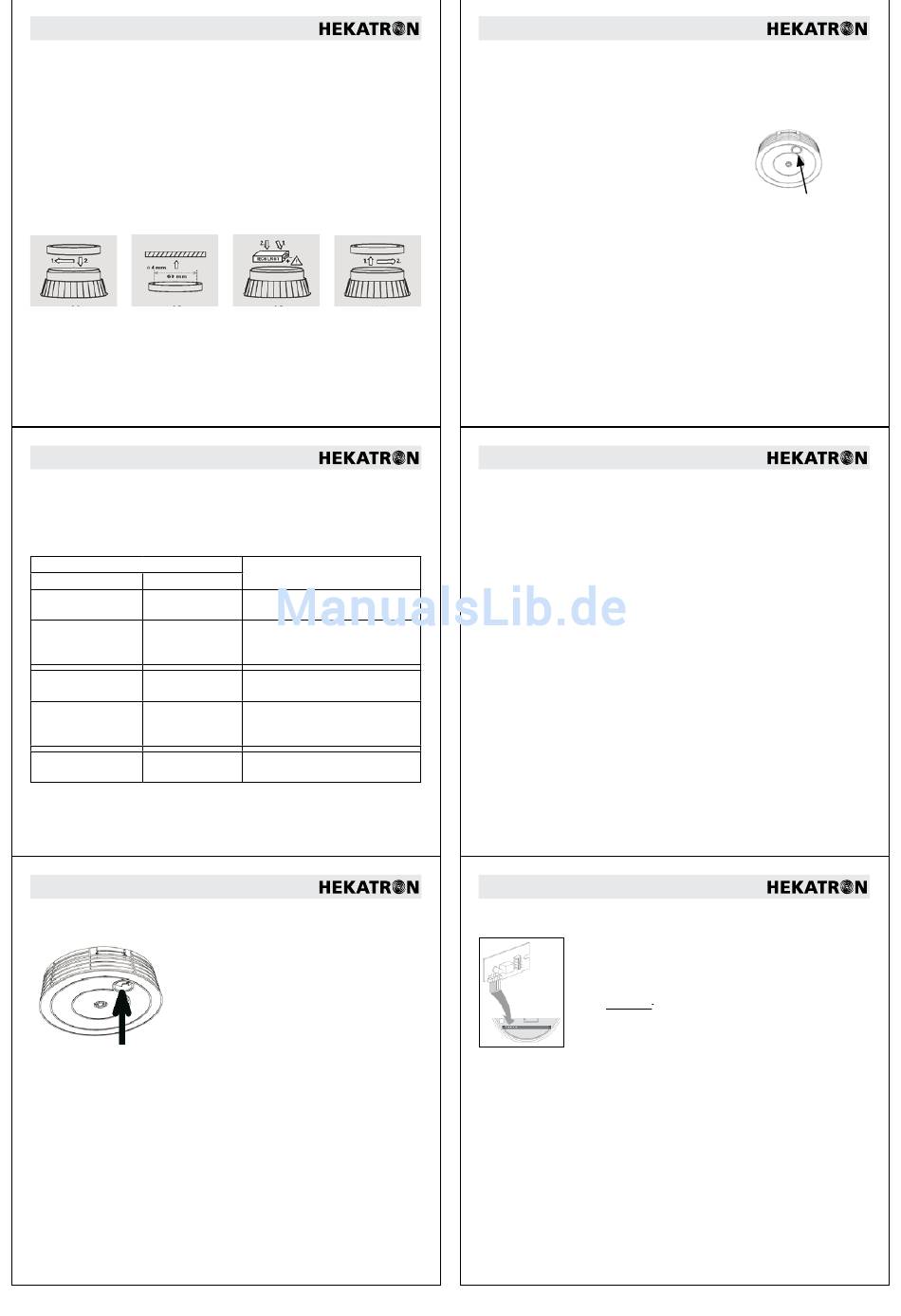

Installation des Rauchwarnmelders
• Lösen Sie den Rauchwarnmelder vom Meldersockel durch Drehen nach links.
• Befestigen Sie den Meldersockel mit dem mitgelieferten Montagematerial.
• Die Bohrlöcher unbedingt aussaugen, um Herabfallen des Staubes zu vermeiden.
• Legen sie die beiliegende Lithiumbatterie in den Rauchwarnmelder ein.
• Drehen (nach rechts) Sie den Rauchwarnmelder in den montierten Meldersockel ein.
Wenn der Rauchwarnmelder nicht auf den Sockel befestigt werden kann, stellen Sie bitte
sicher, dass die Batterie ordnungsgemäß eingelegt wurde.
• Der Rauchwarnmelder ist betriebsbereit!
Betriebs- und Warnsignale
Der Rauchwarnmelder hat eine hochwertige Auswertelogik zur Vermeidung von Täuschungs-
alarmen. Wird die Rauchansprechschwelle überschritten, ertönt ein lautstarker Alarmton.
Der Alarm bleibt bestehen, solange sich Rauch in der Messkammer befindet. Nach einem
Alarm setzt sich der Rauchwarnmelder automatisch in den Bereitschaftszustand zurück.
Signal
Alarmton
Leuchtdiode
Lauter Intervallton
blinkt
Lauter Intervallton
--
blinkt
--
im 45 Sek. - Takt
Kurzer Signalton
blinkt parallel zum
im 45 Sek.-Takt
Signalton
Lauter Intervallton
blinkt
Zusätzliche Funktion
Stummschaltfunktion (Hupe-aus-Funktion)
Der Rauchwarnmelder ist mit einer Stummschaltfunktion
(Hupe-aus-Funktion) ausgestattet.
Wurde ein Alarm z. B. durch Koch- oder Arbeitsvorgänge
ausgelöst, kann der Rauchwarnmelder durch Drücken des
Testknopfes vorübergehend (für ca. 8 Min.) "stummge-
schaltet" werden!
Sollte sich innerhalb der "Stummschaltezeit" die Rauch
konzentration verdreifachen, wird erneut Alarm ausgelöst.
Testknopf
Dieser kann nicht mehr "stummgeschalten" werden!
Der Alarm bleibt bestehen, solange sich Rauch in der Messkammer befindet.
Nach Ablauf der Zeit kehrt der Melder automatisch wieder in die ursprüngliche Funktion
zurück.
Durch Druck auf den Testknopf während eines Alarmes wird die Stummschaltfunktion
(Hupe-aus-Funktion) aktiviert.
Alarm-Speicher
Sobald ein Rauchwarnmelder Rauch detektiert und alarmiert hat, wird dieser Alarm solange
gespeichert, wie Spannung vorhanden ist oder der Speicher abgerufen wurde.
Ein gespeicherter Alarm kann durch betätigen des Testknopfes abgefragt werden. Das
Speichersignal ist ein „Zirpen" mit einem Puls-Muster (¼ Sekunde), das solange ertönt,
solange der Testknopf gedrückt bleibt. Beim Loslassen des Testknopfes wird der Alarm-
speicher gelöscht.
7
Zustand des Rauchwarnmelders
Lokaler Rauchalarm!
Rauch wurde detektiert
Externer Rauchalarm!
Rauchwarnmelder meldet den Alarm
eines vernetzten Rauchwarnmelders.
Automatischer Selbsttest, normaler
Betriebszustand
Batteriewechselanzeige, Batterie
muss innerhalb von 30 Tagen ausge-
tauscht werden.
Funktionstest
Testtaste wurde gedrückt
9
11
Inbetriebnahme/Funktionstest
Der Rauchwarnmelder erzeugt einen sehr lauten Alarmton, der das Gehöhr
schädigen kann. Halten Sie deshalb beim Funktionstest einen Mindest-
abstand von 0,5 m ein.
1. Nach erfolgreicher Montage können Sie den Rauchwarnmelder in Betrieb nehmen.
2. Drücken Sie mindestens 3 Sekunden den Testknopf,
► ein lauter Signalton ertönt
► die Leuchtdiode blinkt.
3. Sie haben die Funktionalität des Rauchwarnmelder getestet.
4. Ertönt kein Signalton, tauschen Sie bitte die Batterie
gegen eine neue und führen Sie den Funktionstest (Punkt 2) erneut aus. Sollte dennoch
kein Signalton ertönen, ist der Rauchwarnmelder defekt und muss ersetzt werden.
Führen Sie regelmäßig einen Funktionstest durch. Auf diese Weise können Sie und Ihre
Familie, Mitarbeiter, etc. sich besser mit dem Klang des Alarmtons vertraut machen.
Ein Druck auf die Testtaste simuliert den Effekt von Rauch und prüft die komplexe
Elektronik des Rauchwarnmelders. Eine optimale Rauchwarnmelderprüfung erreichen Sie
nur durch den Einsatz eines HEKATRON Prüfaerosol (Art.-Nr. 6900368).
Wartung und Pflege
Um die Funktionssicherheit des Rauchwarnmelders zu gewährleisten, sollten Sie entsprech-
end der DIN 14676 (bzw. bei einer Störungsmeldung) einmal jährlich eine Wartung und
Instandhaltung durchführen.
Gehen Sie folgendermaßen vor:
• Entfernen Sie Staub mit einem weichen Tuch o. ä. (keine Druckluft verwenden).
• Bei Verschmutzung wischen Sie die Oberfläche mit einem feuchten Tuch ab. Verwenden
Sie dazu keine scharfen Reinigungsmittel.
• Wechseln Sie die Batterie, wenn das Batteriewechselsignal ertönt (siehe Betriebs- und
Warnsignale). Batteriewechsel nicht im Alarmzustand durchführen.
• Verwenden Sie ausschließlich eine Lithium Batterie; Typ U9VL-J. Diese sind auslaufsicher
und besitzen eine besonders hohe Lebensdauer.
Achtung: Keine Akkus verwenden!
• Prüfen Sie, ob der automatische Selbsttest durchgeführt wird (siehe Betriebs- und Warn-
signale)
• Führen Sie einen Funktionstest (siehe Inbetriebnahme/Funktionstest) durch.
Achtung: Ohne eingelegte Batterie lässt sich der Rauchwarnmelder nicht
montieren!
Zubehör: - Größerer Schutz im System!
Relaismodul (REM)
Das Relaismodul (REM) können Sie als Zubehörteil jederzeit nach-
träglich erwerben und problemlos in den Rauchwarnmelder ein-
setzen.
Mit dem steckbaren Relaismodul lassen sich bis zu 40 Rauchwarn-
melder per Draht*
ein Rauchwarnmelder innerhalb des vernetzten Systems Rauch, so
wird von allen Rauchwarnmeldern des Systems der Alarm ausge-
geben.
Zusätzlich zur Vernetzung der Rauchwarnmelder kann an jedes
einzelne Relaismodul eine separate Alarmsirene mit eigener Strom-
versorgung angeschlossen werden.
*
)
Wir empfehlen:
Industrie - Steuerleitungen ohne Abschirmung - Typ: LiYY 2 x 2 x 0,75 mm²
Testknopf
8
10
zu einem System miteinander vernetzen. Erkennt
)
12
