Extech BR80 Bedienungsanleitung Seite 2

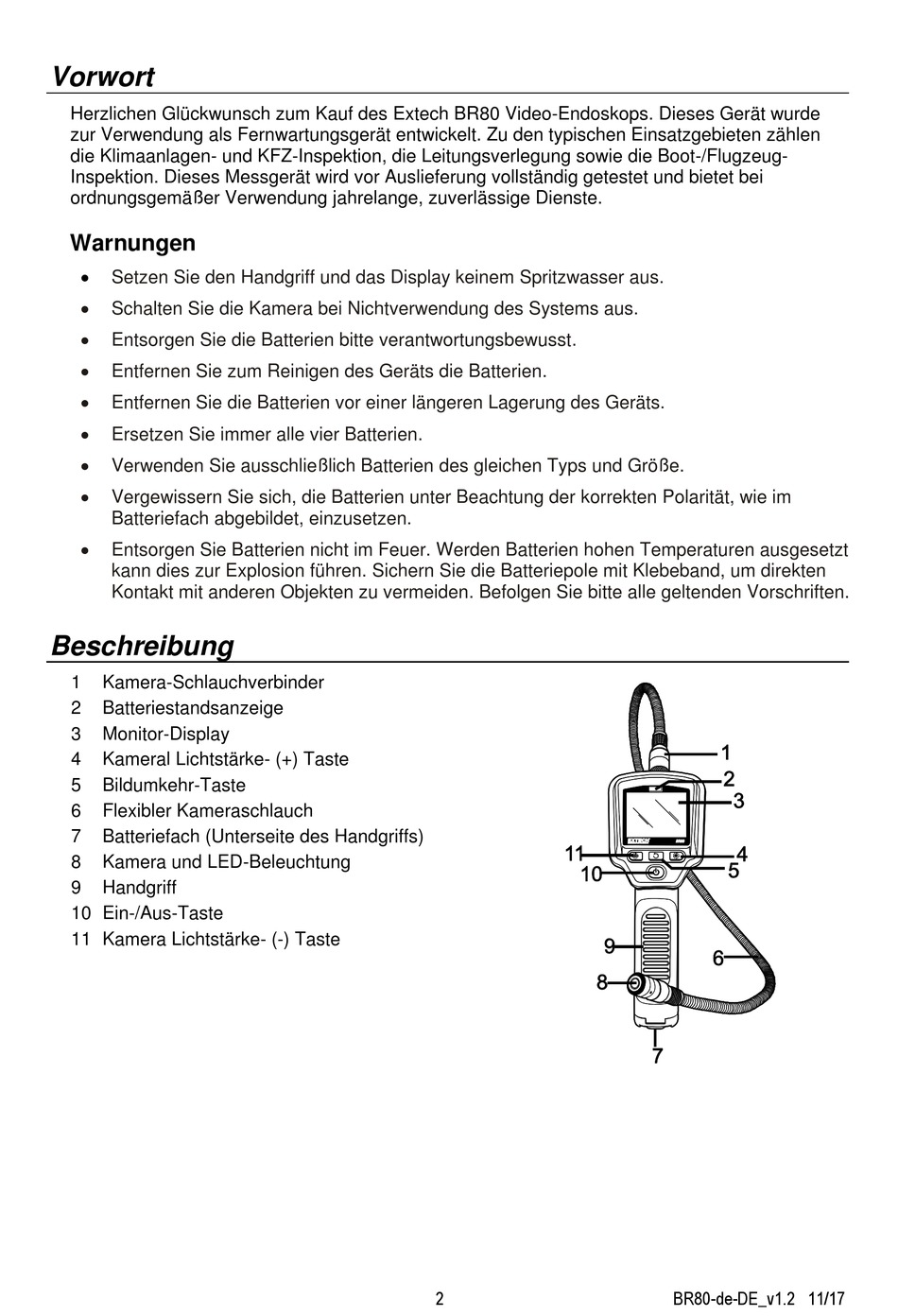

Vorwort
Herzlichen Glückwunsch zum Kauf des Extech BR80 Video-Endoskops. Dieses Gerät wurde
zur Verwendung als Fernwartungsgerät entwickelt. Zu den typischen Einsatzgebieten zählen
die Klimaanlagen- und KFZ-Inspektion, die Leitungsverlegung sowie die Boot-/Flugzeug-
Inspektion. Dieses Messgerät wird vor Auslieferung vollständig getestet und bietet bei
ordnungsgemäßer Verwendung jahrelange, zuverlässige Dienste.
Warnungen

Setzen Sie den Handgriff und das Display keinem Spritzwasser aus.

Schalten Sie die Kamera bei Nichtverwendung des Systems aus.

Entsorgen Sie die Batterien bitte verantwortungsbewusst.

Entfernen Sie zum Reinigen des Geräts die Batterien.

Entfernen Sie die Batterien vor einer längeren Lagerung des Geräts.

Ersetzen Sie immer alle vier Batterien.

Verwenden Sie ausschließlich Batterien des gleichen Typs und Größe.

Vergewissern Sie sich, die Batterien unter Beachtung der korrekten Polarität, wie im
Batteriefach abgebildet, einzusetzen.

Entsorgen Sie Batterien nicht im Feuer. Werden Batterien hohen Temperaturen ausgesetzt
kann dies zur Explosion führen. Sichern Sie die Batteriepole mit Klebeband, um direkten
Kontakt mit anderen Objekten zu vermeiden. Befolgen Sie bitte alle geltenden Vorschriften.
Beschreibung
1 Kamera-Schlauchverbinder
2 Batteriestandsanzeige
3 Monitor-Display
4 Kameral Lichtstärke- (+) Taste
5 Bildumkehr-Taste
6 Flexibler Kameraschlauch
7 Batteriefach (Unterseite des Handgriffs)
8 Kamera und LED-Beleuchtung
9 Handgriff
10 Ein-/Aus-Taste
11 Kamera Lichtstärke- (-) Taste
2 BR80-de-DE_v1.2 11/17
