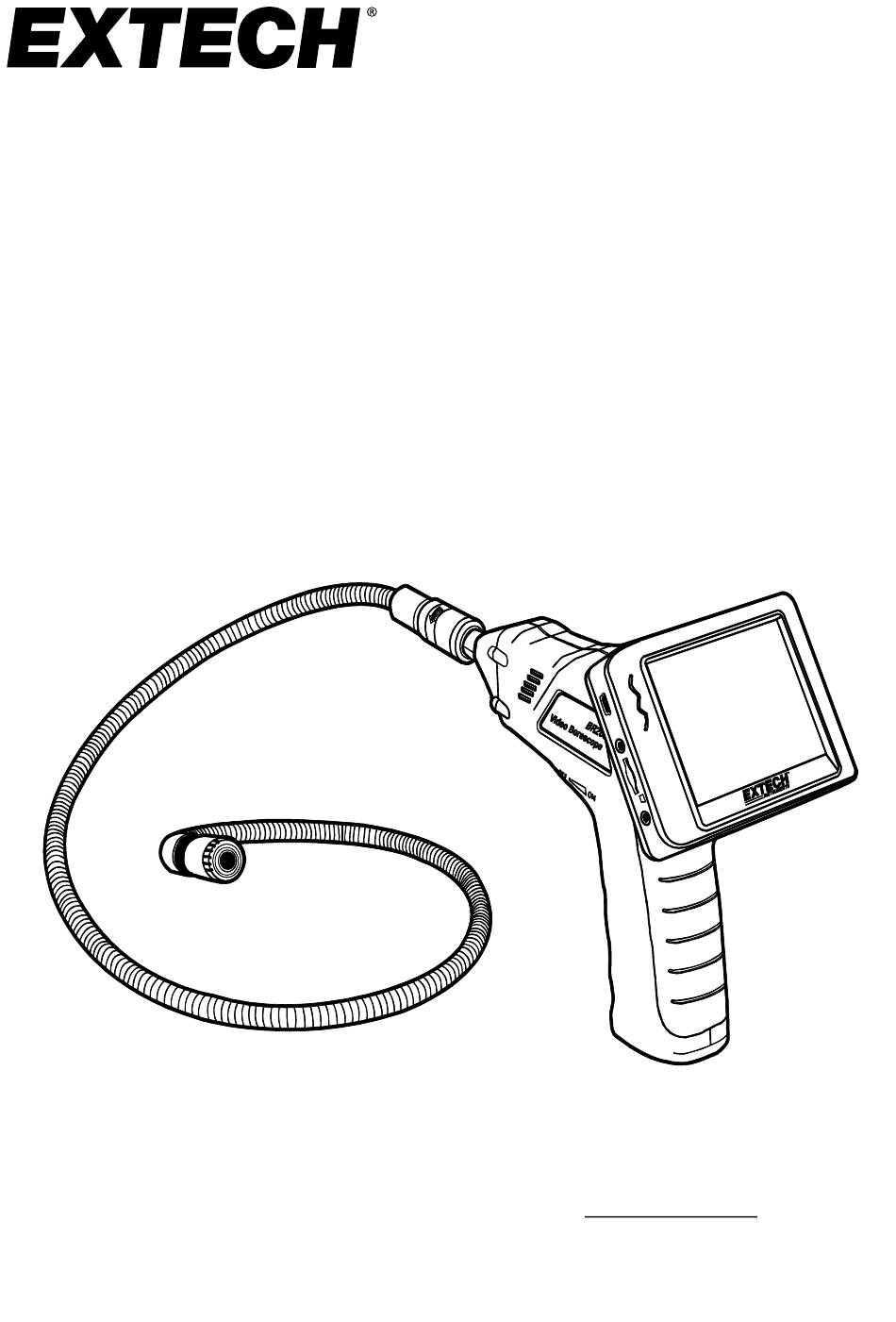

- Seite 1 BEDIENUNGSANLEITUNG Video-Endoskop Kabellose Inspektionskamera Modelle BR200, BR250, und KITS Benutzerhandbücher in weiteren Sprachen sind unter www.extech.com verfügbar...
-
Seite 2: Ausstattungsdetails
Einleitung Vielen Dank, dass Sie sich für das Extech Video-Endoskop, Modell BR200 (17 mm Kamera), Modell BR250 (9 mm Kamera), Modell BR250-4 (4,5mm) oder BR250-5 (5,2 mm Kamera) entschieden haben. Die Inspektionskameras der Extech Video-Endoskope bieten ein blendfreies Sichtfeld in Großaufnahme. Sie sind mit einem kabellosen 3,5" TFT-LCD-Farbmonitor ausgestattet, der vom Sockel abgenommen und an einem anderen Ort in bis zu 10 m (33") - Seite 3 Ersetzen Sie alle Batterien zur gleichen Zeit Lieferumfang Kamerasteuerung TFT-Farbmonitor AC-Adapter für den Akku des Monitors Video-Kabel zum Anschluss an einen weiteren Monitor Zubehör (Magnet, Haken, Spiegel) nur für BR200/BR250 Magnetische Halterung für den Monitor Flexibles Kabel und Kamerakopf „ “ Vier (4) -Batterien für die Kamerasteuerung...
- Seite 4 7 Taste Pfeil nach oben und Video/Bild-Taste 8 Menü-Taste 9 Taste Pfeil nach unten 10 Ein-/Aus-Schalter des Monitors 11 Betriebsanzeige des Monitors 12 USB-Buchse zur PC-Verbindung 13 Video-Ausgangsbuchse für alternativen Monitor 14 SD-Kartenslot 15 Netzteilanschlussbuchse 16 Resettaste 17 Monitorhalterung (Eingangssignal) BR200-BR250-KITS_de-DE_v9.1 3/20...
-
Seite 5: Vorbereitung Zur Verwendung
Richten Sie das flexible Kabel unter Beachtung der kodierten Kopplung an der Kamerasteuerung aus; ziehen Sie danach den geriffelten Stellring an, um die Verbindung zu fixieren. Warnung: Wenn das flexible Kabel gewaltsam in einem zu engen Radius gebogen wird, kann es beschädigt werden. BR200-BR250-KITS_de-DE_v9.1 3/20... -
Seite 6: Befestigung Des Monitors An Die Kamerasteuerung
3. Entfernen Sie die Schutzkappe von der Kameralinse und bewahren Sie diese sicher im Etui auf. 4. Danach erscheint das Echtzeit-Bild am LCD-Monitor. Hinweis: Wenn das Bild nicht ordnungsgemäß synchronisiert wird oder eine schlechte Farbqualität hat, überprüfen Sie, ob die NTSC/PAL-Einstellung korrekt ist. Siehe den Abschnitt -Einstellungen. BR200-BR250-KITS_de-DE_v9.1 3/20... -
Seite 7: Aufnahme Von Standbildern
Prüfbereiche in Form gebogen werden. Biegen Sie das Kabel nicht zu sehr, da das System dadurch beschädigt werden kann. 8. Verwenden Sie das mitgelieferte Zubehör, um kleine Gegenstände zu suchen und zu finden (nur BR200 und BR250). Details zum Anschluss von Befestigungszubehör finden Sie im separaten Abschnitt dieser Anleitung. Aufnahme von Standbildern Verwenden Sie die Taste Pfeil nach oben am Monitor, um den Modus Bild auszuwählen,... -
Seite 8: Löschen Eines Einzelnen Videos Oder Bildes
Videos oder Bildes. Ordner, die nicht leer sind, können nicht gelöscht werden. Löschen Sie den Inhalt eines Ordners, bevor Sie versuchen, den Ordner zu löschen. Wenn Sie versuchen, einen Ordner zu löschen, der nicht leer ist, erscheint die folgende Nachricht: ORDNER NICHT LEER. BR200-BR250-KITS_de-DE_v9.1 3/20... -
Seite 9: Verwendung Eines Pcs (Usb-Verbindung), Um Bilder Und Videos Zu Übertragen
Monitor aus. Haken-, Spiegel- und Magnetzubehör für das Modell BR200 Das gesamte mitgelieferte Zubehör des Modells BR200 (Spiegel, Haken und Magnet) wird auf dieselbe Art an der Kamera befestigt. Siehe die nachfolgenden Abbildungen. Beachten Sie, dass dieses Zubehör nicht mit dem Modell BR250-4 kompatibel ist. -
Seite 10: Haken-, Spiegel- Und Magnetzubehör Für Das Modell Br250
Wenn sich der Monitor einschaltet, lassen Sie ihn vollständig aufladen (bis zu 2 Stunden), bevor Sie den AC-Adapter entfernen. Wenn sich der Monitor nicht einschaltet, wiederholen Sie die Schritte oben. Wenn sich der Monitor nach zwei Reset-Versuchen immer noch nicht einschaltet, kontaktieren Sie den technischen Support. BR200-BR250-KITS_de-DE_v9.1 3/20... -
Seite 11: Spracheinstellungen
4. Drücken Sie auf OK; der Auswahlbildschirm FORMAT (JA, NEIN) wird angezeigt 5. Verwenden Sie die Pfeile, um JA (formatieren/löschen) oder NEIN (unverändert lassen) zu markieren 6. Drücken Sie auf OK, um die Auswahl zu übernehmen und das Menü zu verlassen BR200-BR250-KITS_de-DE_v9.1 3/20... -
Seite 12: Zurücksetzen Auf Die Werkseinstellungen
, um zum Haupt-Einstellungsmenü zurückzukehren oder verwenden Sie die Pfeile, um zu einem anderen Symbol im Recorder-Einstellungsmenü zu wechseln Zeitstempel-Einstellung EIN/AUS ▼▲ Verwenden Sie im Einstellungsmenü die Tasten , um die Recorder-Einstellungen (rotes Symbol) auszuwählen Drücken Sie auf OK, um die Recorder-Optionen aufzurufen BR200-BR250-KITS_de-DE_v9.1 3/20... -
Seite 13: Datum/Zeit Einstellungen
Anweisungen zur Anzeige und zum Löschen von Bildern und Videos wurden bereits in früheren Abschnitten dieses Benutzerhandbuches erörtert. Machen Sie sich mit dem Prozess der Anzeige/des Löschens von Bildern und Videos vertraut, dann können Sie bequem über eine von zwei Optionen auf die Wiedergabefunktionen zugreifen. BR200-BR250-KITS_de-DE_v9.1 3/20... -
Seite 14: Technische Angaben
Abmessungen (Steuerung) 186 x 145 x 41 mm (7,3 x 5,7 x 1,6”) ohne flexibles Kabel Gewicht (Steuerung) BR200: 530 g (1,2 lbs.); BR250: 450 g (1,0 lbs.); BR250-4: 450 g. (1,0 lbs.) BR250-5: 381g (13.4oz) Kamerakopf-Durchmesser BR200: 17 mm (0,67”); BR250: 9 mm (0,36”); BR250-4: 4,5 mm (0,17”) BR250-5: 5,2 mm (0,20“) - Seite 15 Copyright © 2014-2020 FLIR Systems, Inc. Alle Rechte vorbehalten einschließlich des Rechts auf vollständige oder teilweise Vervielfältigung in jeglicher Form www.extech.com BR200-BR250-KITS_de-DE_v9.1 3/20...
