Inhaltszusammenfassung für Bernstein WAND-WC-MODUL 805

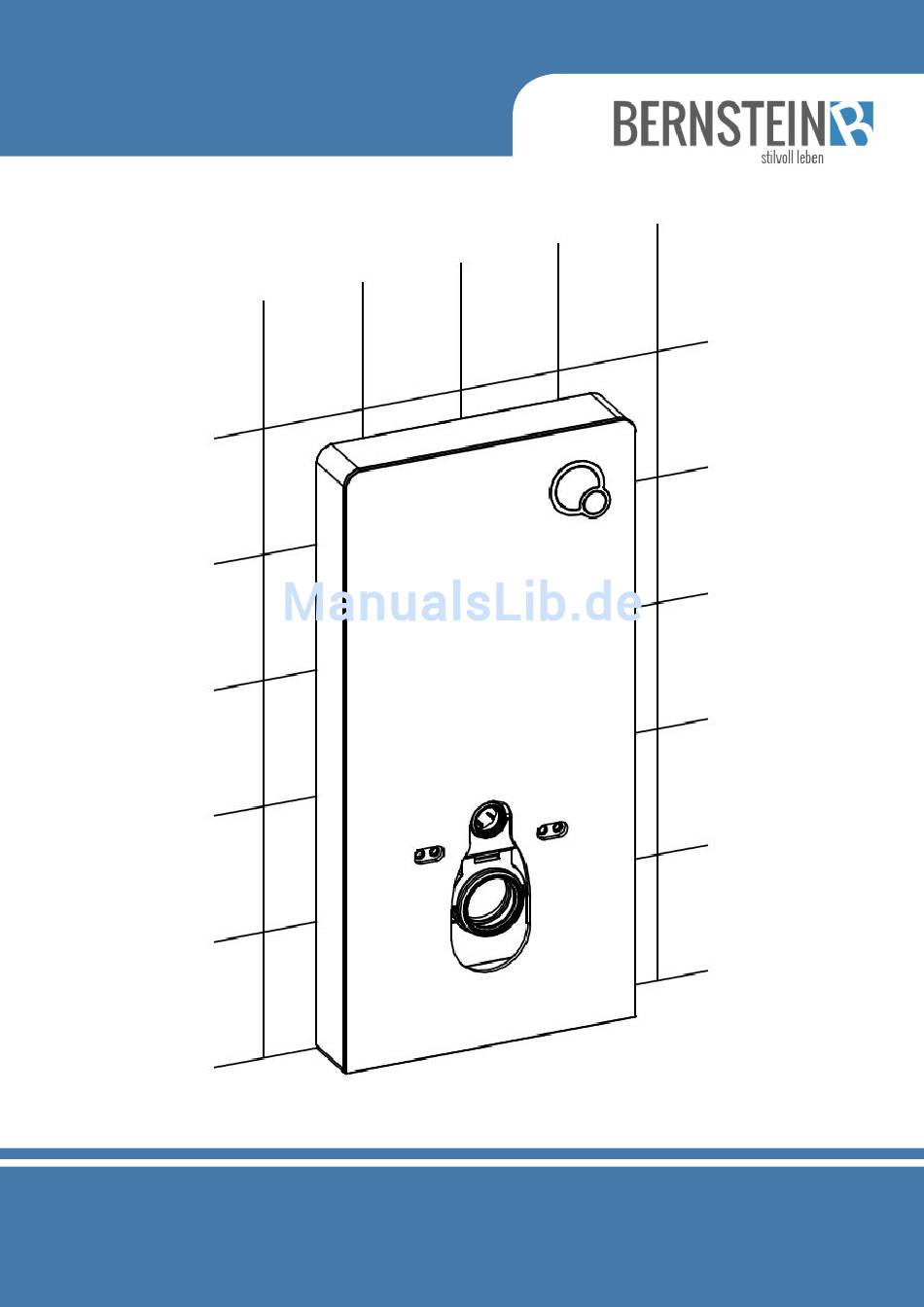

- Seite 1 WAND-WC-MODUL 805 MONTAGEANLEITUNG Stand NOV 2017...
- Seite 2 Wand-WC-Modul 805 LIEFERUMFANG: Artikel Bezeichnung Angabe Anzahl Artikel Bezeichnung Angabe Anzahl Gummi- Ø110 Dübel SX10 Ø6-8 dichtung Abflussrohr Schraube ST6,8*67 Dichtung Unterleg- Ø22*2,0 Abflussrohr scheibe exzentrisches M12 Bolzen Rohr Gummi- Zierkappe dichtung Luftschlauch transparent M12 Mutter Vollspülung große Luftschlauch blau Unterleg- Ø32,5*2,5...
- Seite 3 LIEFERUMFANG: Aluminiumgestell Glaspaneel Spülventil Füllventil Hebel Betätigungsplatte Schraubenset Spülkasten Teilgestell Abflussrohr...
-
Seite 4: Technische Angaben
Wand-WC-Modul 805 TECHNISCHE ANGABEN: Bezeichnung: Sanitärmodul für Wand-WC Modell: 20981 und 20982 Nennspannung: 220 V, 50 Hz Umgebungstemperatur: 3 – 40° C Wasserdruck: 0,07 – 0,75 MPa Wassertemperatur: 4 – 35° C Schutzklasse: IPX4 Maße: 1003,5 x 483 x 108 mm... - Seite 5 INSTALLATION DES SANITÄRMODULS: Setzen Sie das Abflussrohr in das Abflussloch der Wand ein. Nehmen Sie die obere Abdeckung ab (1) und das Rohr vom Bügel (2). Bügel an der Rückwand Stellen Sie das Sanitärmodul an die Wand und befestigen Sie das Abflussrohr (1) mit der Schelle (2).
- Seite 6 Wand-WC-Modul 805 Markieren Sie sich nun anhand der vorgegeben Öffnungen – vier an der Wand, zwei am Boden – die Bohrlöcher mit einem Stift (3). Öffnen Sie die Schelle und entfernen Sie das Sanitärmodul von der Wand (4).
- Seite 7 Bohren Sie die Löcher anhand der Markierungen. Die Tiefe der Bohrlöcher muss größer sein als die Länge der Dübel (s. Durchmesserangabe in der Zeichnung (5)). Drücken Sie die entsprechenden Dübel in die Löcher (6). Positionieren Sie das Sanitärmodul an die korrekte Position der Wand (7).
- Seite 8 Wand-WC-Modul 805 Drehen Sie die entsprechend großen Schrauben in die Dübel der Wand (8) und die Spreizbolzen aus Stahl in den Boden. Befestigen Sie das Rohr wieder mit dem Bügel (1) und verbinden Sie unten das Rohr mit dem Eckventil...
- Seite 9 Öffnen Sie das Absperrventil am Rohr (4), um die Funktion zu testen.
- Seite 10 Wand-WC-Modul 805 Halterung Glaspaneel (4 Stück) Befestigen Sie das Glaspaneel auf dem Aluminiumrahmen des Sanitärmoduls (1). Drücken Sie es nach unten (2), sodass die Halterungen des Glaspaneels in die Halterungen des Rahmens einrasten.
- Seite 11 Halterahmen der Betätigungsplatte Montieren Sie den Halterahmen (1) von innen und die Betätigungsplatte (2) von vorne in das Glaspaneel. Betätigungsplatte Schieben Sie nun die Arretierungen in den Halterahmen (3) um die Betätigungsplatte zu fixieren.
- Seite 12 Wand-WC-Modul 805 blauer Luftschlauch transparenter Luftschlauch Markierung Teilspülung Markierung Vollspülung Befestigen Sie die Luftschläuche an den vorgegeben Markierungen. Vorderseite der oberen Abdeckung Linie zum Ausrichten Die Rückseite der oberen Abdeckung liegt eng an der Wand an und die Vorderseite eng am Glaspaneel.
- Seite 13 Bitte verfahren Sie bei folgenden Schritten (16 - 18) nach der Montageanleitung Ihres WC‘s. Zeichnen Sie am Spül- und Abflussrohr eine Markierung (1). Kürzen Sie Spül- und Abflussrohr (2). Feilen Sie eine Fase/abgeschrägte Kante an Fügen Sie Silikonöl hinzu (4). die beschnittenen Flächen (3) der beiden Rohre.
- Seite 14 Wand-WC-Modul 805 Drehen Sie die Bolzen in das Sanitärmodul (1) und befestigen Sie daran die Schallschutzmatte (2). Bringen Sie das Abflussrohr an das Sanitärmodul an (3). Bringen Sie das Spülrohr an das WC an (4). Montieren Sie das WC an das Sanitärmodul (5).
- Seite 15 Schneiden Sie die überstehenden Flächen (6) der Schallschutzmatte ab. Testen Sie die Voll- und Teilspülung (7).
- Seite 16 Wand-WC-Modul 805 INSTANDHALTUNG UND REGELMÄSSIGE PFLEGE: 1.1 Entfernung des Füllventils Nehmen Sie die obere Abdeckung (1) ab. Drehen Sie das Absperrventil (2) vom Schlauch ab. Trennen Sie Schlauch und Ventil (3). Entnehmen Sie das Füllventil nach oben (4).
- Seite 17 1.2 Einstellung und Reinigung des Füllventils Bewegen Sie den Schwimmer (1) nach oben, um die einfließende Wassermenge zu erhöhen bzw. nach unten, um sie zu verringern. Nehmen Sie den Wasserstop ab (2+3) und reinigen Sie ihn (4).
- Seite 18 Wand-WC-Modul 805 1.3 Installation des Füllventils Siehe Anweisungen 1 bis 3 in den Zeichnungen.
- Seite 19 2.1 Ausbau des Spülventils blauer Luftschlauch transparenter Luftschlauch Ziehen Sie die Luftschläuche ab (1). Bauen Sie den Hebel aus (2).
- Seite 20 Wand-WC-Modul 805 Verschlüsse der Aufhängevorrichtung. Nachdem Sie die Verschlüsse der Aufhängevorrichtung geöffnet haben (3), heben Sie das Spülventil nach oben heraus (4).
- Seite 21 2.2 Einstellung und Reinigung des Spülventils Schwimmer Bewegen Sie den Schwimmer (1) nach oben, um die einfließende Wassermenge zu verringern bzw. nach unten, um sie zu erhöhen. Abdeckung Gummidichtung Unterlegscheibe Abdeckung Drehen Sie die Abdeckung um 90° entgegen dem Uhrzeigersinn (2). Nehmen Sie dann Abdeckung, Unterlegscheibe und Gummidichtung ab (3).
- Seite 22 Wand-WC-Modul 805 2.3 Installation des Spülventils Sockel des Spülventils Montieren Sie das Spülventil von oben nach unten in das Sanitärmodul (1). Achtung: Die Unterseite des Spülventils muss passend in dessen Sockel eingesetzt werden (2). Beachten Sie dabei, dass das Spülventil wie in der angezeigten Richtung montiert wird.
