Funk-Bussystem
Funk-Steuereinheit 1-10 V
Funk-Steuereinheit 1-10 V
Best.-Nr. : 0865 00
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Die Steuerspannung 1...10 V ist eine
Funktionskleinspannung FELV und kann auf Netzpotential liegen. Bei Installation auf
sichere Trennung zu SELV/PELV-Systemen achten. Zum Freischalten der
angeschlossenen Leuchten sowohl die Netzspannungs- als auch die Steuerstromkreise
trennen.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Die Funk-Übertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg
und ist daher nicht geeignet für Anwendungen aus dem Bereich der Sicherheitstechnik,
wie z. B. Not-Aus, Notruf.
Antenne nicht kürzen, verlängern oder abisolieren. Gerät kann beschädigt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

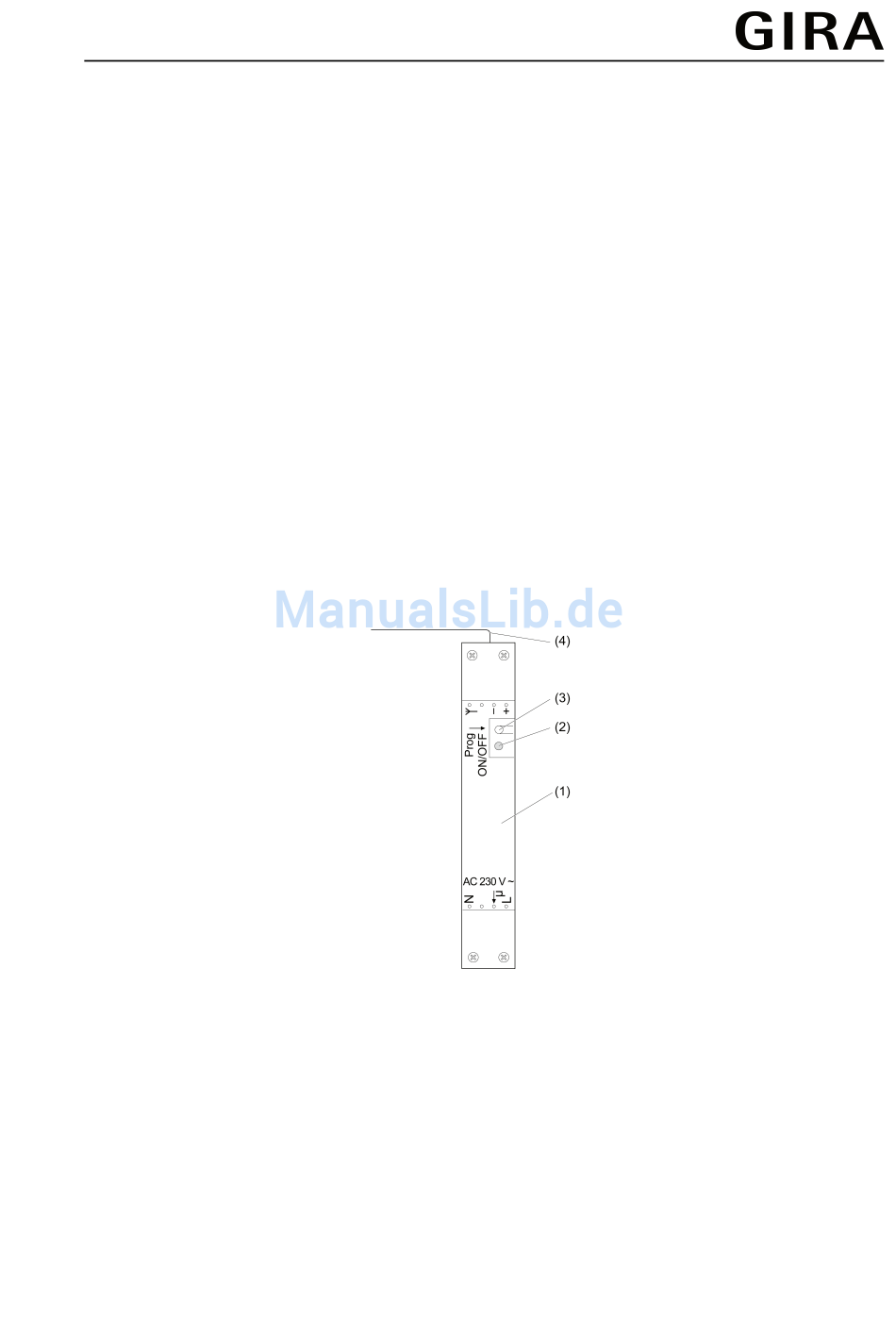

2 Geräteaufbau
(1) Funk-Steuereinheit
(2) LED
(3) Programmiertaste
(4) Antenne
3 Funktion
Systeminformation
Die Sendeleistung, die Empfangscharakteristik und die Antenne dürfen aus gesetzlichen
Gründen nicht verändert werden.
82532332
Bild 1
07.09.2016
1/6
