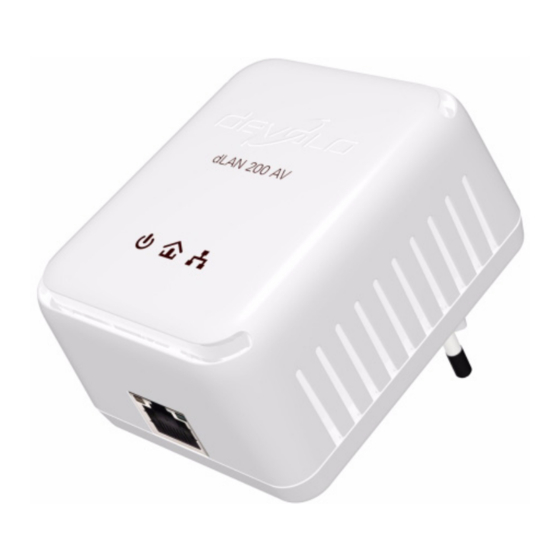

- Seite 1 ® dLAN 200 AV...
- Seite 2 Marken der devolo AG. Alle übrigen verwendeten Namen und Bezeichnun- gen können Marken oder eingetragene Marken ihrer jeweiligen Eigentümer sein. devolo behält sich vor, die genannten Daten ohne Ankündigung zu ändern, und übernimmt keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen.
-
Seite 3: Ein Wort Vorab
200 Metern eine hohe Flexibilität. Zu diesem Handbuch In diesem Handbuch erfahren Sie alles über Ihr dLAN 200 AV von devolo. Es wird Ihnen gezeigt, wie Sie das dLAN 200 AV-Gerät in Betrieb nehmen und konfigu- rieren. Darüber hinaus finden Sie im Kapitel 'Rund ums Netzwerk' Anwendungs- beispiele für den Einsatz des dLAN 200 AV. -
Seite 4: Lieferumfang
Lieferumfang Bevor Sie mit der Inbetriebnahme Ihres dLAN 200 AV beginnen, vergewissern Sie sich bitte, dass Ihre Lieferung vollständig ist: dLAN 200 AV Ethernet-Kabel gedruckte Installationsanleitung CD mit Software und Online-Dokumentation devolo behält sich das Recht vor, Änderungen im Lieferumfang ohne Vorankün- digung vorzunehmen. -
Seite 5: Inhaltsverzeichnis
Die devolo-Software im Überblick ........ -
Seite 6: Einleitung
Einleitung Einleitung In diesem Kapitel geben wir Ihnen einen Überblick über die dLAN-Technologie und stellen Ihnen das dLAN 200 AV kurz vor. Was steckt hinter dLAN? Zu den bereits bekannten kabelgebundenen und kabellosen Netzwerktechnolo- gien LAN und Wireless LAN im Büro- bzw. Heimnetzwerkbereich, steht nun eine neue Alternative zur Verfügung: dLAN (direct Local Area Network, d. -
Seite 7: Was Bietet Ihnen Das Dlan 200 Av
Was bietet Ihnen das dLAN 200 AV? Leistungsfähig und flexibel Das dLAN 200 AV bietet erstmals eine Übertragungsrate von 200 Mbit/s und ist damit ideal für hohe Anforderungen wie HDTV-Streaming, Internet-Telefonie und schnelles Internet geeignet. Angeschlossen an eine Steckdose verwandelt es im Handumdrehen das hausinterne Stromnetz in ein schnelles Netzwerk mit hohem Datendurchsatz. -
Seite 8: Anschluss Und Inbetriebnahme
Ethernet-Anschluss Beachten Sie, dass Ihr Computer bzw. das jeweilige Gerät über eine Netzwerk- karte bzw. einen Netzwerkadapter mit Ethernet-Schnittstelle verfügen muss Zum Aufbau eines dLAN 200 AV-Netzwerkes benötigen Sie zwei dLAN 200 AV- Geräte. Anschluss- und Anzeigeelemente Das dLAN 200 AV besitzt 3 Kontroll-Leuchten (LEDs) sowie einen Ethernet-... -
Seite 9: Anschluss Des Dlan 200 Av
200 AV auch wieder über das Stromnetz erreichbar. Anschluss des dLAN 200 AV In diesem Abschnitt zeigen wir Ihnen, wie Sie das dLAN 200 AV an einen Com- puter anschließen. Schließen Sie das dLAN 200 AV über das beiliegende Netzwerkkabel an einen Ethernet-Anschluss Ihres eingeschalteten Computers. -
Seite 10: Devolo Dlan 200 Av-Software
Netzwerk befindlichen dLAN 200 AV-Geräte kann von zentraler Stelle, d. h. von einem Arbeitsplatz aus, erfolgen. Für die Verschlüsselung benötigen Sie die Security-IDs der dLAN 200 AV (siehe Unterseite der Geräte) und vergeben das von Ihnen gewählte Netzwerkkennwort. -
Seite 11: Devolo Easyclean
Clean, EasyShare bzw. Informer. Konfiguration des dLAN 200 AV-Netzwerkes mit dem devolo dLAN-Konfigurationsassistent Halten Sie bitte die vorher notierten Security-IDs der dLAN 200 AV-Geräte bereit. Der dLAN-Konfigurationsassistent benötigt diese zur Konfiguration des Netzwerkes. Sie finden die Security-ID auf der Geräteunterseite. - Seite 12 200 AV-Software Beachten Sie, dass alle dLAN 200 AV, die Ihrem Netzwerk hinzugefügt werden sollen, auch an das Stromnetz angeschlossen sind. Ein dLAN 200 AV wechselt nach ca. 20 Minuten in den Stand-by-Betrieb, wenn kein eingeschaltetes Gerät (z. B. Computer) an der Ethernet-Schnittstelle angeschlossen ist. Eine Konfigu- ration ist im Stand-by-Betrieb nicht möglich.
-
Seite 13: Übersicht Im Dlan 200 Av Mit Dem Devolo Informer
Übersicht im dLAN 200 AV mit dem devolo Informer Mit dem Informer haben Sie die dLAN 200 AV-Geräte in Ihrem dLAN 200 AV- Netzwerk immer im Blick. Der Informer zeigt das direkt an den Computer ange- schlossene dLAN 200 AV sowie alle im Netzwerk erreichbaren dLAN 200 AV- Geräte, die zum gleichen dLAN 200 AV-Netzwerk gehören. -
Seite 14: Kommunikation Im Netzwerk Mit
200 AV-Software werkgerät (z. B. Computer) wieder eingeschaltet ist, ist Ihr dLAN 200 AV wieder über das Stromnetz erreichbar und wird im Informer angezeigt. Kommunikation im Netzwerk mit devolo EasyShare Alle Teilnehmer im lokalen Netzwerk, die EasyShare gestartet haben, werden von dem Programm automatisch erkannt und gelistet: 3.5.1... -
Seite 15: Aktualisieren
200 AV-Software gen Starten von EasyShare oder mit Hilfe des Freigabe-Assistenten. Letzteren aktivieren Sie, indem Sie auf den Freigabe-Knopf Freigabe hinzufügen klicken oder im Menü Datei Freigabe hinzufügen wählen. Optionen Jeder Computer hat einen Namen. Bei der Erstinstallation von EasyShare können Sie diesen neu vergeben oder den im Betriebssystem vorkonfigurierten Compu- ternamen beibehalten. -
Seite 16: Privatsphäre Wahren Mit Devolo Easyclean
200 AV-Software Sie können laufende Datenübertragungen unterbrechen, indem Sie diese mar- kieren und im Kontextmenü (rechter Mausklick) Abbrechen wählen. Chat Das linke untere Fenster dient als Chat-Raum, sichtbar und zugänglich für alle EasyShare-Teilnehmer im lokalen Netzwerk. Sie schreiben Ihre Nach- richt und klicken anschließend auf Senden. - Seite 17 200 AV-Software Temporäre Internetdateien – beim Surfen werden temporäre Informatio- nen im Dateisystem abgelegt. Im Laufe der Zeit wachsen solche Dateien zu einer stattlichen Größe heran und belegen unnötig Platz auf der Festplatte. Verlaufsdaten – der Internet Explorer protokolliert das Surfverhalten der letzten Tage und Wochen.
-
Seite 18: Rund Ums Netzwerk
Rund ums Netzwerk Rund ums Netzwerk In diesem Kapitel finden Sie Beispiele für mögliche Büro- und Heimnetzwerke. Internet-Einzelplatzlösung – Möglichkeit 1 Arbeitsplatz mit Internetanschluss über ein DSL-Modem (Ethernet) Vernetzung – Möglichkeit 2 Vernetzung von 2 Arbeitsplätzen devolo dLAN 200 AV... -
Seite 19: Vernetzung - Möglichkeit 3
Vernetzung einer Highspeed-Internet-'IP-TV'-Anwendung mit einem Internet- anschluss über ein DSL-Modem (Ethernet) Vernetzung – Möglichkeit 4 Vernetzung eines Internet-Telefons und einer Highspeed-Internet-'IP-TV'- Anwendung mit einem Internetanschluss über einen DSL-Modem-Router Weitere Anworten auf häufig gestellte Fragen (FAQs) finden Sie auf unserer Homepage www.devolo.com. devolo dLAN 200 AV... -
Seite 20: Anhang
Linux, Mac OS X und alle netzwerkfähigen Betriebssysteme CE-Konformität CE-konform gemäß den technischen Anforderungen für alle Länder der EU und die Schweiz Ausführung Kunststoff; 80 x 65 x 40 mm (Höhe x Breite x Tiefe) Garantie 3 Jahre devolo dLAN 200 AV... -
Seite 21: Wichtige Sicherheitsanweisungen
Gerätes gelesen und verstanden worden sein und für zukünftige Einsichtnahmen aufbewahrt werden. Das dLAN 200 AV darf nicht geöffnet werden. Es befinden sich keine durch den Anwender zu wartenden Teile im Inneren des dLAN 200 AV. Versuchen Sie nicht, dass Produkt selbst zu warten, sondern wenden Sie sich für jegliche Wartung aussschließlich an qualifiziertes Fachpersonal! Es besteht... -
Seite 22: Ce-Konformität
Anhang wenn das dLAN 200 AV nicht funktioniert, obwohl alle Bedienungsan- weisungen ordnungsgemäß befolgt wurden. wenn das Gehäuse des dLAN 200 AV beschädigt ist. CE-Konformität Das Produkt entspricht den grundlegenden Anforderungen der Richtlinie 1999/ 5/EG (R&TTE) sowie den übrigen einschlägigen Bestimmungen des FTEG und ist zum Betrieb in der EU und Schweiz vorgesehen. -
Seite 23: Konformitätserklärung
Expert Opinion vom Competent Body EMV Emission requirements: and Expert Opinion by Competent Body EMC Diese Erklärung wird verantwortlich abgegeben durch: This declaration is submitted by: Aachen, 4. Oktober 2006 Heiko Harbers Aachen, 4 October 2006 Vorstandsvorsitzender devolo dLAN 200 AV... -
Seite 24: Allgemeine Garantiebedingungen
Leistungsmerkmalen auszutauschen. Handbücher und evtl. mitgelieferte Software sind von der Garantie ausgeschlossen. Die Kosten für Material und Arbeitszeit werden von devolo getragen, nicht aber die Kosten für den Versand vom Erwerber zur Service-Werkstätte und/oder zu devolo. Ersetzte Teile gehen in devolos Eigentum über. - Seite 25 Für Datenverlust und/oder die Wiederbeschaffung von Daten haftet devolo in Fällen von leich- ter und mittlerer Fahrlässigkeit nicht. In Fällen, in denen devolo die Vernichtung von Daten vorsätzlich oder grob fahrlässig verur- sacht hat, haftet devolo für den typischen Wiederherstellungsaufwand, der bei regelmäßiger und gefahrentsprechender Anfertigung von Sicherheitskopien eingetreten wäre.
