Votronic LCD-Voltmeter S Montage- Und Bedienungsanleitung

Montage- und Bedienungsanleitung

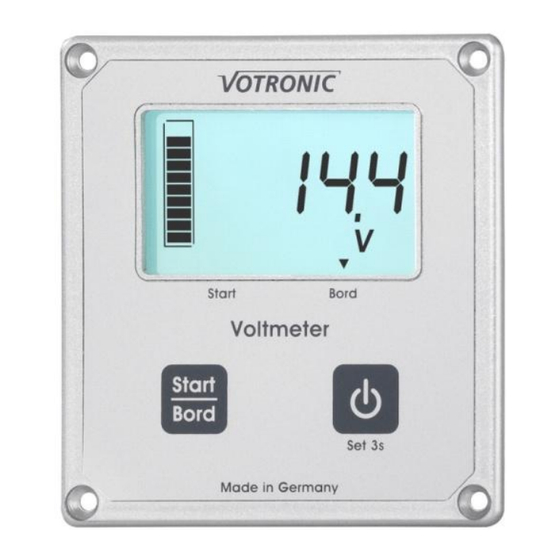

LCD-Voltmeter S
Das Votronic LCD-Voltmeter S ist zur Spannungs-Messung von Fahrzeug- und Versorgungsbatterie in Reisemobilen,
Sonder- und Einsatzfahrzeugen konzipiert.
Bitte lesen Sie diese Montage- und Bedienungsanleitung und die Sicherheitshinweise vollständig,
bevor Sie mit dem Anschluss und der Inbetriebnahme beginnen.
Das Votronic LCD-Voltmeter S dient zur Kontrolle der Start- und Bord-Batteriespannung. Die Spannung (Volt) wird in
0,1 V-Schritten präzise anzeigt. Das Gerät reiht sich optisch und von den Abmessungen her nahtlos in das Votronic-
Modulsystem ein. Hierzu gehören Tankanzeige-Einheiten (Frisch- und Abwasser und Fäkal), die LCD-Serie (Solar-
Computer, Batteriecomputer, Amperemeter und Thermometer) sowie Schalter- und Sicherungspanels.
Montage und Anschluss:
Anzeigeeinheit
Die geringe Einbautiefe (ca. 24 mm) der Elektronik ermöglicht das „Einlassen" in der Wandstärke der Möbelbauplatten, so
dass immer ein optimaler Einbauort gewählt werden kann. Die lichte Weite des Ausschnittes beträgt min.71 x 66 mm um
ein sicheres Ausrichten der Gerätefront zu gewährleisten. Verwenden Sie bitte die beiliegende Bohrschablone, die auch
die Kombination mit weiteren Anzeigepanelen berücksichtigt.
Die rückseitige Ausschnittöffnung ist nach Möglichkeit mit einem elektrisch nichtleitenden Material abzudecken, um so
die Elektronik wirksam zu schützen und den eventuell dahinter befindlichen Stauraum voll nutzbar zu erhalten.
Anschlussklemmen
Anschluss +Bord
Für die Messung der Spannung der Bordbatterie muss von dieser Klemme eine direkte Verbindung zum Pluspol der
Bordbatterie hergestellt werden. Die Leitung ist direkt an der Batterie mit einer 3 A-Sicherung abzusichern. Der
Leitungsquerschnitt sollte mind. 0,75 mm² betragen. Über diesen Anschluss wird das Voltmeter außerdem mit Strom
versorgt.
Anschluss +Start
Für die Messung der Spannung der Startbatterie muss von dieser Klemme eine direkte Verbindung zum Pluspol der
Bordbatterie hergestellt werden. Die Leitung ist direkt an der Batterie mit einer 3 A-Sicherung abzusichern. Der
Leitungsquerschnitt sollte mind. 0,75 mm² betragen.
Anschluss -Bord
Für die Messung der Spannung der Bord und Startbatterie muss von dieser Klemme eine direkte Verbindung zum
Minuspol der Bordbatterie hergestellt werden. Der Leitungsquerschnitt sollte mind. 0,75 mm² betragen.
Anschluss-Übersicht
Nr. 1256
