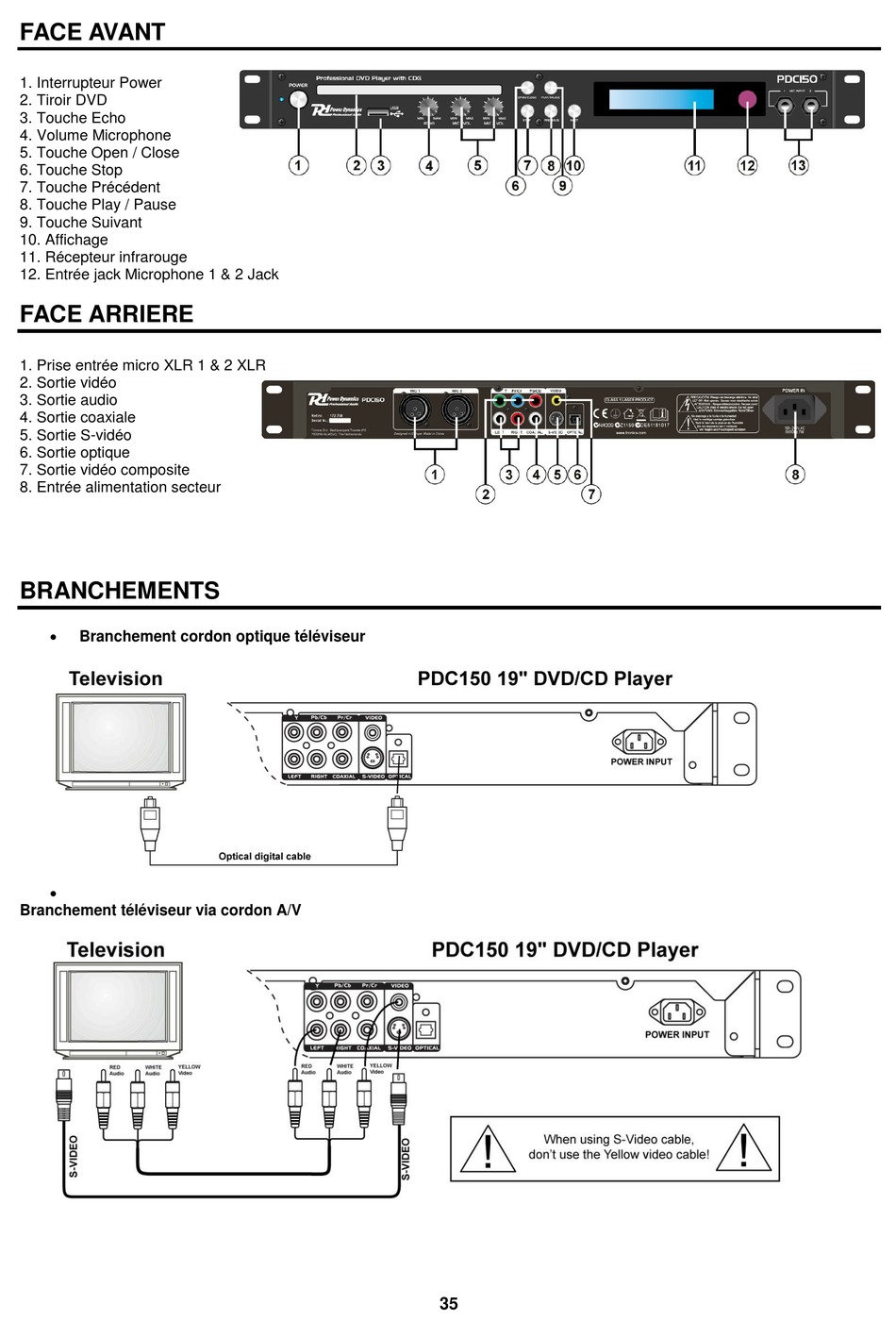

FACE AVANT

1. Interrupteur Power
2. Tiroir DVD
3. Touche Echo
4. Volume Microphone
5. Touche Open / Close
6. Touche Stop
7. Touche Précédent
8. Touche Play / Pause
9. Touche Suivant
10. Affichage
11. Récepteur infrarouge
12. Entrée jack Microphone 1 & 2 Jack

FACE ARRIERE

1. Prise entrée micro XLR 1 & 2 XLR
2. Sortie vidéo
3. Sortie audio
4. Sortie coaxiale
5. Sortie S-vidéo
6. Sortie optique
7. Sortie vidéo composite
8. Entrée alimentation secteur
BRANCHEMENTS

Branchement cordon optique téléviseur

Branchement téléviseur via cordon A/V
35
