5.4
Elektrodenabstand einstellen
Die Einstelllehre ist an den drei Seiten mit unterschiedlichen Lehren für die verschiedenen
Schweißdüsen ausgerüstet.
Pos. Symbol
1
2
3
4
5
6
7
Um den korrekten Abstand zwischen Elektrodenspitze und Schweißdüse herzustellen, wird die
mitgelieferte Einstelllehre verwendet.
•
Brennerkappe lösen und die Beweglichkeit der Wolframelektrode prüfen.
•
Schweißaufgabenabhängige Punktschweißdüse verwenden.
•
Einstelllehre mit der entsprechenden Lehre auf die Punktschweißdüse aufsetzen, Wolframelektrode
bis zur Vertiefung der passenden Lehre bündig vorschieben. Der Brenner sollte dabei nach unten
gehalten werden.
•
Wolframelektrode mit der Brennerkappe fixieren.
099-500046-EW500
24.01.2017
Beschreibung
0
Brennerkappe
Gasdüsenkörper
Wolframelektrode
Punktschweißdüse Flachnaht
Punktschweißdüse Ecknaht
Punktschweißdüse Kehlnaht
Einstelllehre
Aufbau und Funktion

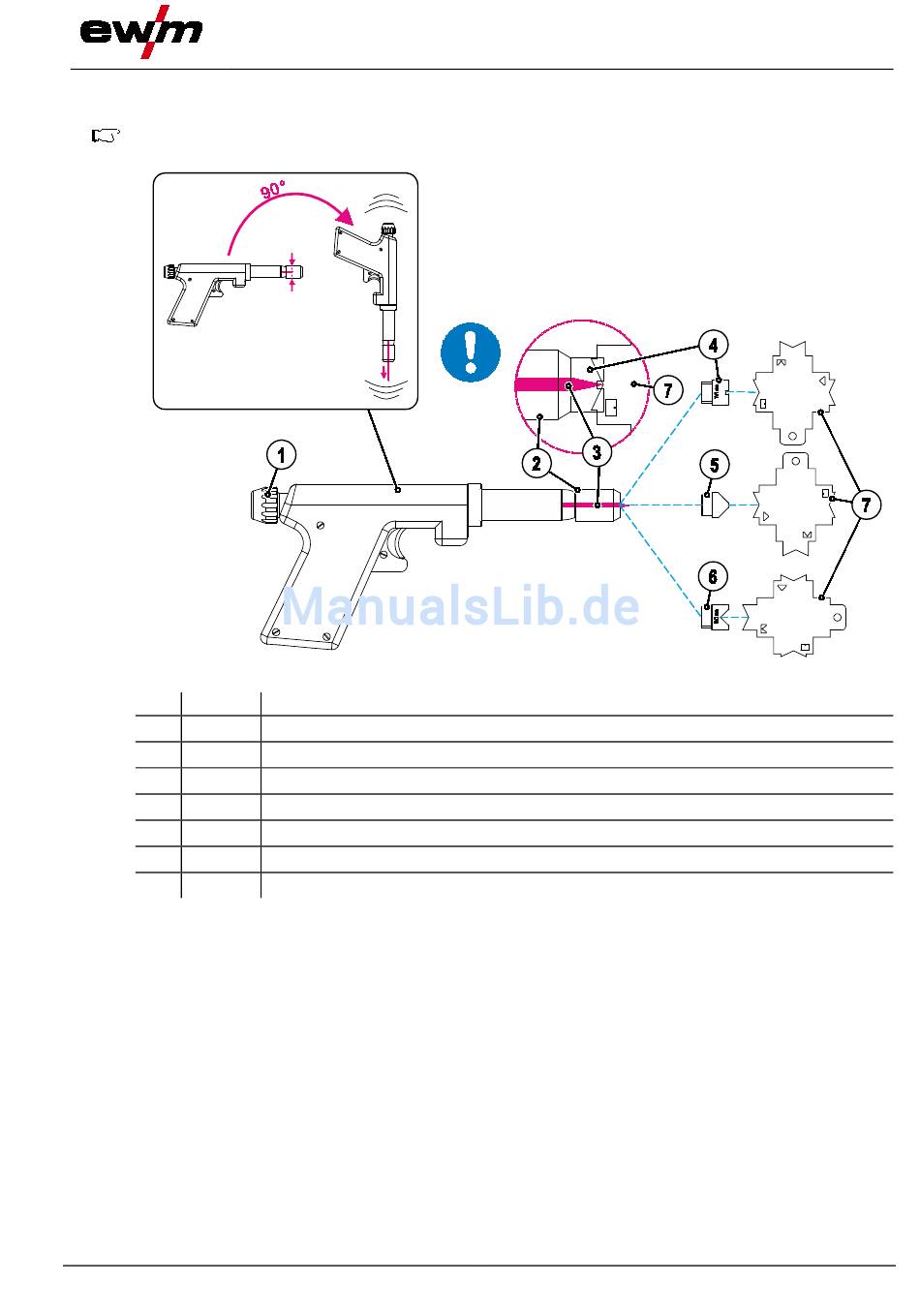

Abbildung 5-2
Elektrodenabstand einstellen
15
