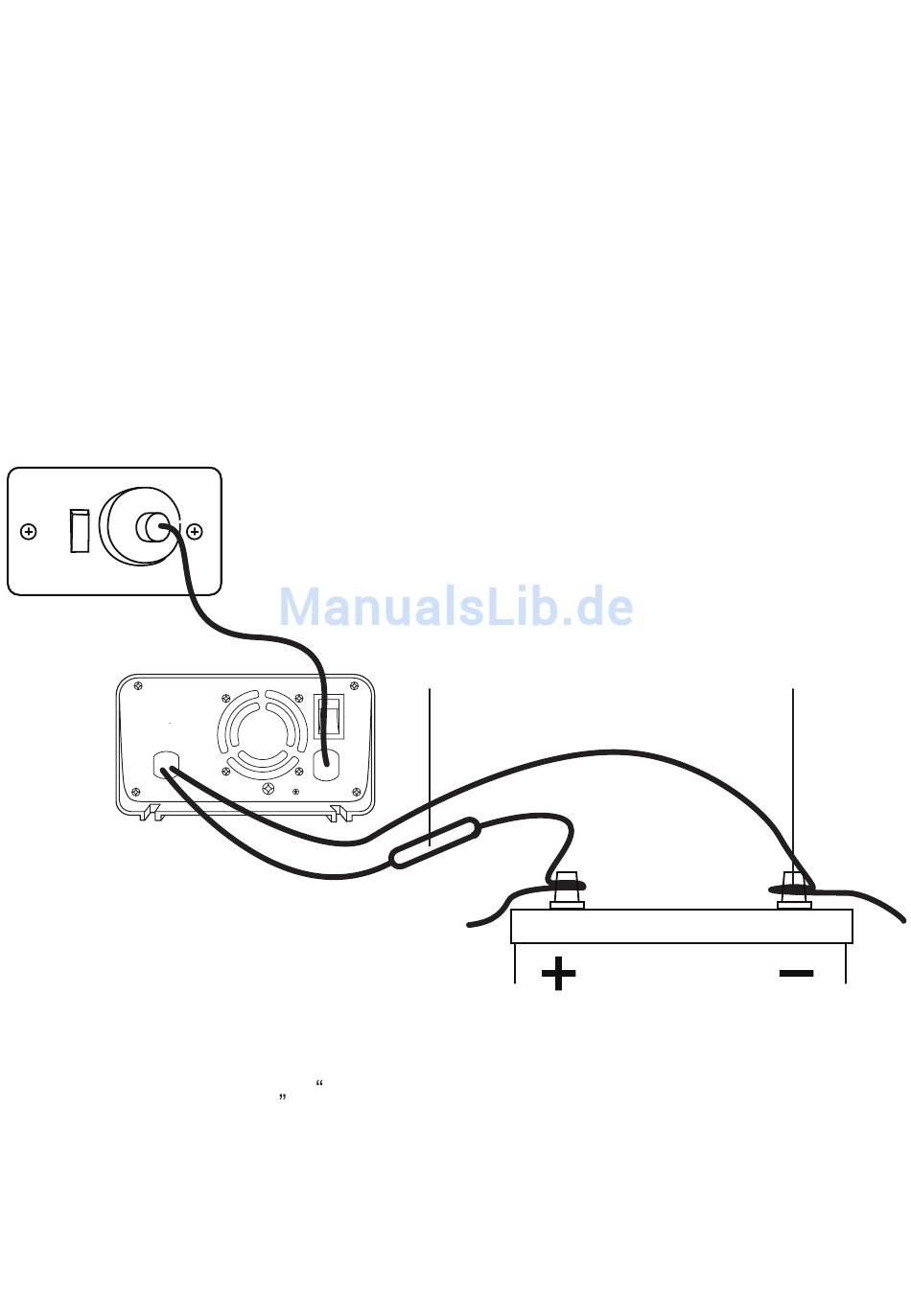

Verbindung:
1. Schneiden Sie die mitgelieferten Batterieklemmen ab. Stellen Sie sicher,
dass Sie genügend Kabel übrig lassen, um die Batteriepole zu erreichen.
(Verlängern Sie NICHT die DC-Kabel des Ladegeräts. Der Spannungsabfall
führt zu falschem Laden.)
2. Bringen Sie einen Kabelschuh an der SCHWARZEN negativen (-) Leitung an.
3. Verbinden Sie den Sicherungshalter mit der ROTEN positiven (+) Leitung.
4. Verbinden Sie den zweiten Kabelschuh mit dem anderen Ende des
Sicherungshalters.
5. Verbinden Sie die ROTE Leitung (mit Sicherungshalter und Kabelschuh) mit
dem positiven (+) Batteriepol.
6. Verbinden Sie die SCHWARZE Leitung (mit Kabelschuh) mit dem negativen
(-) Batteriepol.
7. Setzen Sie eine passende Sicherung ein.
AUTOMATISCHE 7-STUFEN-LADUNG
ART-NR. LC 12.0
EINGANG: 220-240V AC, 50/60Hz, 332W
AUSGANG: 12V DC, 12,000mA
Stromsicherungsstarke: T3.15A, 250V AC
AUSGANG
12V DC
Wenn Sie das Ladegerät dauerhaft/fest verbunden nutzen und das Fahrzeug
für eine Zeit lang nicht genutzt wird, ist es das Beste, Sie lassen das Ladegerät
mit dem Stromnetz (auf an ) verbunden. So kann die Batterie vollgeladen
erhalten werden.
Stellen Sie sicher, dass jegliche Änderungen am 110V/220-240V-AC-Netzkabel
von einer qualifizierten Fachperson durchgeführt wird und mit den nationalen
Verkabelungsregeln einhergeht.
Inline fuse
ON
OFF
FAN
EINGANG
AC
CHASSIS
GND
RED
13
Ring terminal
BLACK
