Inhaltszusammenfassung für load champ LC 12.0

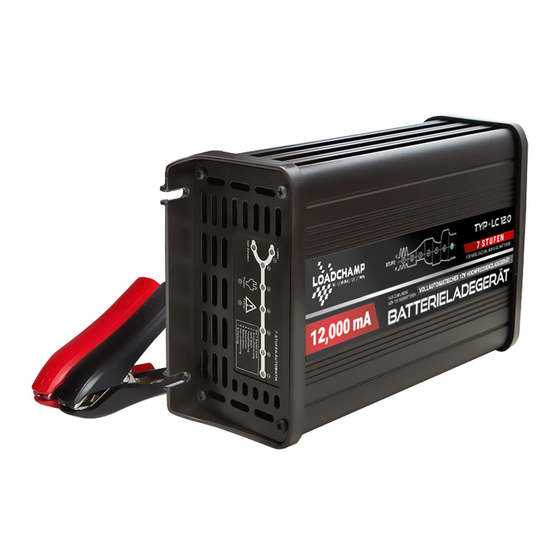

- Seite 1 intelligent charging technology // germany 7-STUFIGES AUTOMATISCHES BATTERIELADEGERÄT HOCHFREQUENZLADEGERÄT & MIKROPROZESSORGESTEUERT Bedienungsanleitung Bitte lesen Sie die Bedienungsanleitung sorgfältig vor der Benutzung.
- Seite 2 1.WARNUNG Während des Ladevorgangs können explosive Gase aus der Batterie austreten. ◆ Vermeiden Sie Flammen und Funken. Sorgen Sie für eine ausreichende Belüftung. Lesen Sie diese Anleitung vor dem Laden. ◆ Für den Innengebrauch - setzten Sie das Gerät keinem Regen aus. ◆...
-
Seite 3: Soft Start
Die 7 Stufen sind: Entsulfatierung; Soft Start; Hauptladung; Absorption; Batterietest; Instandsetzung und Erhaltung. Entsulfatierung: Die Entsulfatierungsstufe bricht die Sulfation auf, die in Batterien vorkommt, wenn diese eine Tiefentladung hinter sich haben und macht eine volle Ladung wieder möglich. Sulfation tritt ein, wenn Bleisulfat aushärtet und die Batteriezellen verstopft. - Seite 4 nach und nach reduziert, bis keine Energie mehr zugeführt werden kann. Das verhindert ein Überladen der Batterie. Batterietest Sofort nach der Absorptionsstufe wird ein automatischer Batterietest durchgeführt. Der Test überwacht die Spannung für 90 Sekunden, um festzustellen, ob die Ladung erfolgreich war. 12V-Ladegerät: Wenn die Spannung unter 13,2 V liegt (nicht bestanden), ◆...
- Seite 5 3. SCHALTMODUSTECHNOLOGIE Dieses Gerät verwendet die neueste Technologie für Batterieladegeräte. Schaltmodusladegeräte wandeln 110V/220-240V Wechselstrom in 12V/24V Gleichstrom um. Im Gegensatz zu traditionellen Ladegeräten, welche schwere Transformatoren benötigen, nutzt dieses Gerät elektronische Komponenten. Dadurch hat das Ladegerät ein leichtes Gewicht und ist kompakt ohne dabei an Leistung einzubüßen.
- Seite 6 KÜHLGEBLÄSE Das Ladegerät ist mit einem thermostatisch-kontrollierten Gebläse ausgestattet, welches die Bordelektronik kühlt und die Ladeleistung erhält. Das Kühlgebläse schaltet sich automatisch ein, wenn die Batterie eine hohe Ladung bekommt oder sich ausreichend Hitze bildet. 5. PRODUKTÜBERSICHT Das 7-stufige, automatische Ladegerät besteht aus den folgenden Komponenten: LED Ladestatus-Display zeigt an: POWER ON, CHARGING und FULLY CHARGED (Betrieb, laden und voll geladen)
- Seite 7 Rotes LED Rotes LED Gelbes LED Grünes LED ●voll geladen ●Betrieb ●Laden ●Defek Ausgeschaltet Angeschaltet Laden 1.Entsulfation 2.Soft start 3.Masse 4.Absorption 5.Batterietest 6.Instandsetzung 7.Erhaltung Voll geladen Schutz bei fehlender Batterieverbindung Verpolungsschutz Kurzschlussschutz Überspannungsschutz Defekte Batterie Masse-LED Überhitzungsschutz Anmerkung: : DAUERHAFT LEUCHTEND : BLINKEND : AUS POWER ON-/BETRIEBS-LED: Rotes LED leuchtet (dauerhaft) wenn das Gerät...
-
Seite 8: Spezifikationen
8. SPEZIFIKATIONEN ART-NR. LC 7.0 LC 12.0 LC 20.0 Ladegerätetyp 7-Stufen-Automatik 7-Stufen-Automatik 7-Stufen-Automatik Eingangsspannung 220-240V～, 50/60Hz 110V～, 50/60Hz Eingangsleistung 215W 332W 554W Ausgangsspannung 12V DC 12V DC 12V DC Ausgangsstrom Minimale Startspannung Stromsicherungsstärke 250V AC, T3.15A 250V AC, T3.15A 250V AC, T5A Stromsicherungsstärke... - Seite 9 9. SPEZIFIKATIONEN ART-NR. LC 2410 Ladegerätetyp 7-Stufen-Automatik Eingangsspannung 220-240V～, 50/60Hz 110V～, 50/60Hz Eingangsleistung 547W Ausgangsspannung 24V DC Ausgangsstrom Minimale Startspannung Stromsicherungsstärke 250V AC, T5A Stromsicherungsstärke Impulsladung bis zu 22V Entsulfation 50% des Bemessungsstroms bis zu 24V Soft Start 10A ( 28.8V) Hauptladung Konstantspannung...
- Seite 10 LADEANLEITUNG SCHRITT 1: ÜBERPRÜFUNG ELEKTROLYTSTAND Bevor Sie die Batterie laden, entfernen Sie die Entgasungsstopfen und überprüfen Sie den Elektrolytstand (nicht nötig bei gasdichten und wartungsfreien Batterien). Das Elektrolyt sollte 6mm (1/4'') oberhalb der Batterieplatten stehen. Füllen Sie die Batterie mit destilliertem Wasser auf den korrekten Stand auf und verschließen die Batterie wieder mit den Entgasungsstopfen.
-
Seite 11: Negativ Geerdet (Die Meisten Fahrzeuge)
11. Negativ geerdet (die meisten Fahrzeuge) Verbinden Sie die ROTE Leitung (Batterieklemme) des Ladegeräts mit dem positiven (+) Batteriepol. Verbinden Sie die SCHWARZE Leitung (Batterieklemme) des Ladegeräts mit der Fahrzeugkarosserie – entfernt von der Benzinleitung und beweglichen Teilen. BLACK Connection in vehicle (negatively earthed) 12. -
Seite 12: Karosserie-Erdung
Fahrzeug: Verbinden Sie den Karosserieerdungsanschluss mit der Karosserie des Fahrzeugs. In einem Boot: Verbinden Sie es mit dem Boot-Erdungssystem. An einem festen Standort: Verbinden Sie mit dem Boden. AUTOMATISCHE 7-STUFEN-LADUNG ART-NR. LC 12.0 EINGANG: 220-240V AC, 50/60Hz, 332W AUSGANG: 12V DC, 12,000mA Stromsicherungsstarke: T3.15A, 250V AC EINGANG... - Seite 13 14. MONTAGEANLEITUNG 7-Stufen-Ladegeräte wurden ausschließlich für den Innengebrauch – außerhalb von Wettereinflüssen – hergestellt. Stellen Sie sicher, dass sowohl das Ladegerät, als auch die Batterie während des Ladens an einem gut belüfteten Platz stehen. Die Rückplatte des Batterieladegeräts verfügt über einen Montageflansch zur einfachen Montage.
- Seite 14 6. Verbinden Sie die SCHWARZE Leitung (mit Kabelschuh) mit dem negativen (-) Batteriepol. 7. Setzen Sie eine passende Sicherung ein. Ring terminal Inline fuse AUTOMATISCHE 7-STUFEN-LADUNG ART-NR. LC 12.0 EINGANG: 220-240V AC, 50/60Hz, 332W AUSGANG: 12V DC, 12,000mA Stromsicherungsstarke: T3.15A, 250V AC AUSGANG EINGANG 12V DC...
- Seite 15 16. REGELBARER LADESTROM: 12VOLT-BATTERIE LADESTROM BATTERIEGRÖßE (12V) Kapazität (AH) Ladezeit (Stunden) 7Amp 12-150 7-24 12Amp 20-240 7-24 20Amp 40-400 7-24 17. REGELBARER LADESTROM: 24VOLT-BATTERIE LADESTROM BATTERIEGRÖßE (24V) Kapazität (AH) Ladezeit (Stunden) 10Amp 60-230 7-24...
- Seite 16 FEHLERCODES Es gibt Fehlercodes, welche das Ladegerät anzeigt. Diese werden wie folgt angezeigt: Laden Voll Geladen Fehler Lösung Fehlercode Grund Prüfen Sie, dass sich Kurzschluss oder die Klemmen nicht Polverwechs- verwechselte berühren ODER prüfen lung / Kurz- Verbindung der Sie, ob die Klemmen schluss Klemmen.
- Seite 17 HÄUFIG GESTELLTE FRAGEN (FAQ): F: Woher weiß ich, ob die Batterie geladen ist? A: Das VOLL GELADEN-LED leuchtet (dauerhaft). Alternativ können Sie auch einen Akkusäureprüfer nehmen. Wenn der Messwert 1.250 oder mehr in jeder Zelle beträgt, ist die Batterie vollgeladen. F: Ich habe das Ladegerät richtig verbunden, aber die Laden -LED geht nicht an.
-
Seite 18: Konformitätserklärung
ACHTUNG Stellen Sie das Batterieladegerät immer in einer Umgebung auf, die wie folgt ist: A: GUT BELÜFTET B: NICHT DEM DIREKTEN SONNEN LICHT ODER HITZEQUELLEN AUSGESETZT C: NICHT IN DER REICHWEITE VON KINDERN D: ENTFERNT VON WASSER/FEUCHTIGKEIT, ÖL ODER SCHMIERMITTEL E: ENTFERNT VON JEGLICHEN FLAMMBAREN SUBSTANZEN F: BEWAHREN SIE DAS GERÄT VOM HERUNTERFALLEN...
