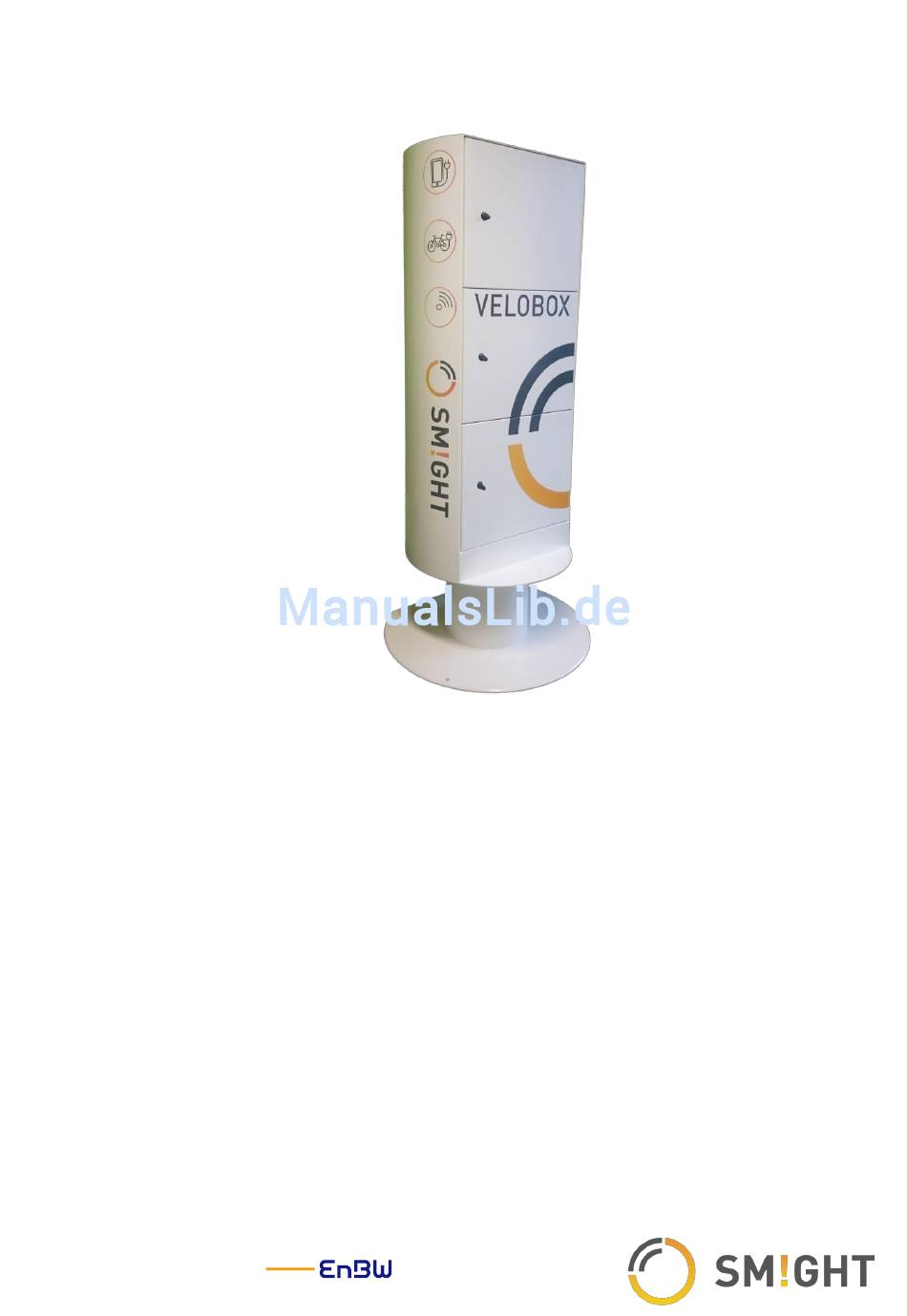

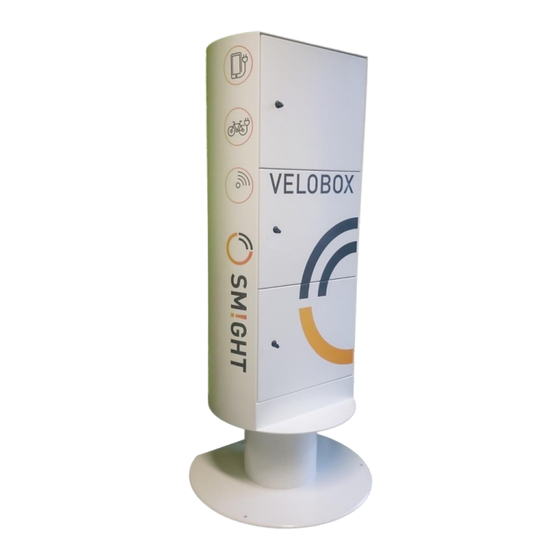

- Seite 1 BETRIEBSANLEITUNG SM!GHT BASE VELOBOX Stand: 09-17 Version: 1.1DE Gültig für Modelle der Serie 1 Technische Änderungen vorbehalten Eine Innovation der...
-
Seite 3: Über Dieses Dokument
ÜBER DIESES DOKUMENT Dies ist die Originalanleitung. Die Betriebsanleitung ist Teil des Produkts. Die Betriebsanleitung muss vor der ersten Inbe- triebnahme gelesen, muss beachtet und für den weiteren Gebrauch aufbewahrt werden. Die Betriebsanleitung ist urheberrechtlich geschützt. Weitergabe sowie Vervielfältigung dieses Do- kuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. - Seite 4 1 ALLGEMEINE INFORMATIONEN VORSICHT Sicherheitshinweis auf eine Gefährdung mit niedrigem Risikograd! Nichtbeachtung kann zu leichten bis mittelschweren Verletzungen führen. HINWEIS Sicherheitshinweis auf eine Gefährdung mit niedrigem Risikograd! Nichtbeachtung kann zu Beschädigungen oder zur Zerstörung des Produkts führen. BEACHTE Tipps und Hinweise für einen fachgerechten und leichten Umgang mit dem Produkt. IV / 40 BA1.1VB09.17DE ©...
-
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1 ALLGEMEINE INFORMATIONEN ............... 7 1.1 Bestimmungsgemässe Verwendung ................7 1.2 Zielgruppe ......................... 7 1.3 Produktinformationen ....................... 9 1.3.1 Aufbau ........................9 1.3.2 Funktionen ......................11 1.3.3 Lieferumfang ....................... 11 1.4 Impressum ........................12 1.5 Haftungsbeschränkung ....................12 1.6 Gewährleistung ....................... 13 1.7 Urheberschutz ........................ - Seite 6 1 ALLGEMEINE INFORMATIONEN 5.2 Ladeschrank überprüfen ....................24 6 BETRIEB UND BEDIENUNG ................25 6.1 Laden ..........................25 6.2 Mit dem WLAN verbinden ....................26 7 INSTANDHALTUNG ..................27 7.1 Reinigung ........................27 7.2 Wartung .......................... 28 8 DEMONTAGE ....................30 8.1 Benötigtes Material ......................
-
Seite 7: Allgemeine Informationen
1 ALLGEMEINE INFORMATIONEN 1.1 BESTIMMUNGSGEMÄSSE VERWENDUNG Der Ladeschrank SM!GHT Base velobox ist vorgesehen für den Einsatz in öffentlichen Bereichen (z. B. von Städten und Gemeinden), halb-öffentlichen Bereichen (z. B. von Firmen und Organisationen) und privaten Bereichen (z. B. von Eigenheimeigentümern). - Seite 8 1 ALLGEMEINE INFORMATIONEN Anforderungen an Das Aufstellen des Ladeschranks darf nur von Personen durchgeführt werden, die fol- Monteur gende Anforderungen erfüllen: Ausbildung im Bereich Montage, Montage-Elektriker, Elektromonteur o. Ä. Berufspraxis und Erfahrung Anforderungen an Der Anschluss an das Stromnetz darf nur durch qualifizierte Elektrofachkräfte erfolgen. Elektroinstallateur Gemäß...
-
Seite 9: Produktinformationen
1.3 PRODUKTINFORMATIONEN 1.3.1 AUFBAU Der Ladeschrank ist anschlussfertig verdrahtet. Das Gehäuse besteht aus pulverbeschichtetem Stahlblech. Gehäuse Standfuß Türen mit Pfandschloss WLAN-Antenne (optional) © EnBW AG BA1.1VB09.17DE 9 / 40... - Seite 10 1 ALLGEMEINE INFORMATIONEN Ladesteckdosen Münzeinwurf Abdeckung Kabelführung Münzrückgabetaste Aufstellfläche für Ladegerät Münzrückgabefach Erdungskabel 10 / 40 BA1.1VB09.17DE © EnBW AG...
-
Seite 11: Funktionen
Weitere technische Daten finden Sie in folgendem Kapitel: 3 Technische Daten 1.3.3 LIEFERUMFANG Überprüfen Sie, ob die Lieferung vollständig und unbeschädigt ist. Wenn die Lieferung beschädigt oder unvollständig ist, kontaktieren Sie SM!GHT. Die Lieferung umfasst folgende Komponenten: › 1 Ladeschrank mit folgenden Komponenten: ›... -
Seite 12: Impressum
1 ALLGEMEINE INFORMATIONEN 1.4 IMPRESSUM Hersteller EnBW Energie Baden-Württemberg AG Durlacher Allee 93 76131 Karlsruhe Deutschland Vertrieb EnBW Energie Baden-Württemberg AG Innovationscampus Fettweisstraße 44 76189 Karlsruhe Deutschland Telefonzentrale: +49 721 63-00 E-Mail: smight@enbw.com 1.5 HAFTUNGSBESCHRÄNKUNG Alle Angaben und Hinweise in dieser Betriebsanleitung wurden unter Berücksichtigung der geltenden Normen und Vorschriften, des Stands der Technik sowie unserer langjähri- gen Erkenntnisse und Erfahrungen zusammengestellt. -
Seite 13: Gewährleistung
1.6 GEWÄHRLEISTUNG Mängel der gelieferten Sache einschließlich der Betriebsanleitung und sonstiger Unterla- gen werden von der EnBW Energie Baden-Württemberg AG innerhalb der gesetzlich vorgeschriebenen Frist von 1 Jahr ab Lieferung nach entsprechender Mitteilung durch den Anwender behoben. Dies geschieht nach Wahl des Käufers durch kostenfreie Nach- besserung oder Ersatzlieferung. -
Seite 14: Sicherheitshinweise
2 SICHERHEITSHINWEISE 2 SICHERHEITSHINWEISE 2.1 ELEKTRISCHE SPANNUNG UND STROM GEFAHR Gefährliche Körperströme! Elektrischer Schlag, Tod. Mindestabstände beachten und einhalten. 5 Sicherheitsregeln einhalten. Freischalten. Gegen Wiedereinschalten sichern. Spannungsfreiheit feststellen. Erden und kurzschließen. Benachbarte, unter Spannung stehende Teile abdecken oder abschranken. -
Seite 15: Transport
2.2 TRANSPORT WARNUNG Schwankender Ladeschrank durch Ungleichgewicht! Verletzungen Dritter. Darauf achten, dass sich keine Dritten im Gefahrenbereich aufhalten. Ladeschrank gegen starkes Schwanken sichern. VORSICHT Stolpergefahr durch unsachgemäße Sicherung! Stolpern, Verletzungen. Auf Tritt achten. Lose Teile sichern. VORSICHT Unsachgerechte Sicherung beim Transport! Beschädigung des Produkts oder Verletzung Dritter. -
Seite 16: Persönliche Schutzausrüstung
2 SICHERHEITSHINWEISE 2.3 PERSÖNLICHE SCHUTZAUSRÜSTUNG Tragen Sie während der Montage Ihre persönliche Schutzausrüstung, wie sie in DIN EN 50110-1 vorgeschrieben wird. Führen Sie Ihre allgemeine persönliche Schutzausrüstung immer mit. Tragen Sie eine Warnweste nach EN ISO 20471 bei Arbeiten in besonderer Nähe zum fließenden Straßenverkehr. -
Seite 17: Technische Daten
3 TECHNISCHE DATEN 3.1 TYPENSCHILD Max. Vorsicherung Schuko- Netzanschluss Schuko- Ladesteckdose Ladesteckdose Nennspannung Schuko- 5 Schutzart Ladesteckdose 3 Frequenz Schuko-Ladesteckdose 6 Herstellerinformationen Designänderungen vorbehalten © EnBW AG BA1.1VB09.17DE 17 / 40... -
Seite 18: Mindestabstände
3 TECHNISCHE DATEN 3.2 MINDESTABSTÄNDE a Abstand links/rechts: 0,80 m c Abstand hinten: 0,25 m b Abstand vorne: 1,20 m BEACHTE Durch den Einbau von Randsteinen, Pollern oder ähnlichen Begrenzungen kann der Ladeschrank zusätzlich geschützt werden. 18 / 40 BA1.1VB09.17DE ©... -
Seite 19: Datenblatt
3.3 DATENBLATT ALLGEMEIN GEHÄUSE Bauart > Ladeschrank Befestigungsart > Verschraubung in Fundament Material (Gehäuse) > Stahl Beschichtungen > Pulverbeschichtung Maße (HxBxT) > 1714 x 750 x 750 mm Gewicht > 130 kg ARBEITSBEDINGUNGEN Umgebungstemperatur (Betrieb) > -10 °C - +40 °C Umgebungstemperatur (Lagerung) >... - Seite 20 3 TECHNISCHE DATEN LADEÜBERWACHUNG Autorisierung > Pfandschloss WLAN Standard > 802.11 a/b/g/n Datenraten > Max. 72 Mbit/s Internetanbindung > Antennentyp > 2 x 1, intern, 6 dB Abstrahlleistung > 100 mW Frequenz > Single Band 2,4 GHz 20 / 40 BA1.1VB09.17DE ©...
-
Seite 21: Montage
4 MONTAGE GEFAHR Lebensgefahr durch Stromschlag! Elektrischer Schlag, Tod, Verbrennungen. 5 Sicherheitsregeln einhalten. Ladestation niemals ohne Abdeckung der Kabelführung betreiben. GEFAHR Lebensgefahr durch elektrischen Strom! Bei Kollision, z. B. mit Fahrzeugen, kann es zu gefährlichen Entladungen kommen. Elektrostatische Entladungen können schwere Verletzungen verursachen. -
Seite 22: Benötigtes Material
4 MONTAGE 4.1 BENÖTIGTES MATERIAL Werkzeuge Sie benötigen für die Montage folgende funktionsfähige Werkzeuge: › Innensechskant-Steckschlüssel in folgenden Größen: › BEACHTE Der Ladeschrank muss mit geeigneten Befestigungsmitteln fest mit dem Fundament verbunden werden. Die Befestigungsmittel werden nicht mitgeliefert. 4.2 LADESCHRANK AUFSTELLEN 4.2.1 AUSWAHL DES STANDORTS UND FUNDAMENT Die Auswahl des Standorts liegt in der Verantwortung des Anlagenbetreibers und wird in Absprache mit dem Straßenbaulastträger getroffen. -
Seite 23: Fundament Anlegen
4.2.2 FUNDAMENT ANLEGEN Stellen Sie sicher, dass das geplante Fundament für die Befestigung des Lade- schranks geeignet ist. 4.2.3 MONTAGE VORBEREITEN Das Fundament ist schon gegossen bzw. fest verschraubt. Die Anschlüsse für die Elektrik sind im Fundament integriert. ... -
Seite 24: Erstinbetriebnahme
5 ERSTINBETRIEBNAHME 5 ERSTINBETRIEBNAHME 5.1 KOMPLETTEN LADESCHRANK IN BETRIEB NEHMEN GEFAHR Gefährliche Körperströme! Elektrischer Schlag, Tod. 5 Sicherheitsregeln einhalten. Ladestation niemals ohne Abdeckung der Kabelführung betreiben. Funktion des FI-Schutzschalters sicherstellen. BEACHTE Die Sicherheitshinweise in den Betriebsanleitungen der in der Ladestation zu verwendenden Ladegeräte sind unbedingt zu beachten. -
Seite 25: Betrieb Und Bedienung
6 BETRIEB UND BEDIENUNG 6.1 LADEN GEFAHR Gefährliche Körperströme! Elektrischer Schlag, Tod. 5 Sicherheitsregeln einhalten. Ladestation niemals ohne Abdeckung der Kabelführung betreiben. GEFAHR Verwendung von Verlängerungsleitungen oder einer zweiten Kabelgarnitur! Stromschlag, Kabelbrand. Nur eine Kabelgarnitur zur Verbindung verwenden. WARNUNG Gefahr durch Gegenstände auf der Oberseite des Ladeschranks! Verletzungen, mittelschwere Verletzungen. -
Seite 26: Mit Dem Wlan Verbinden
Der Ladeschrank erzeugt ein öffentliches WLAN. Um das WLAN nutzen zu können, müs- sen Sie sich registrieren. Durch die Registrierung stimmen Sie den Allgemeinen Ge- schäftsbedingungen und der Datenschutzrichtlinie von SM!GHT zu und erlauben die Speicherung der Mobilfunknummer für 30 Tage. -
Seite 27: Instandhaltung
7 INSTANDHALTUNG GEFAHR Gefährliche Körperströme! Elektrischer Schlag, Tod. 5 Sicherheitsregeln einhalten. Ladestation niemals ohne Abdeckung der Kabelführung betreiben. Sicherungseinrichtungen müssen unmittelbar nach Abschluss der Arbeiten wieder montiert werden. WARNUNG Brandgefährdung durch Fremdkörper (Feststoffe, Flüssigkeiten und Gase) im Ladeschrank! Brand, mittelschwere Verletzungen. -
Seite 28: Wartung
Während der Nutzungszeit des Ladeschranks sind durch den Anlagenbetreiber verschie- dene Wartungs- und Inspektionsarbeiten durchzuführen. Diese werden in der folgenden Tabelle aufgeführt und sind unbedingt zeitgerecht durchzuführen. Kontaktieren Sie SM!GHT bei sonstigen Problemen. Selbstständiges Arbeiten an den folgenden Komponenten ist nicht zulässig: ›... - Seite 29 FI-Schutzschalter Funktion prüfen Erdungskabel Vorhandensein feste Ver- schraubung prüfen Abdeckung Kabelfüh- Vorhandensein rung feste Ver- schraubung prüfen WLAN Funktion prüfen Mit mobilem Endgerät Verfügbarkeit Funktion feststellen © EnBW AG BA1.1VB09.17DE 29 / 40...
-
Seite 30: Demontage
8 DEMONTAGE 8 DEMONTAGE GEFAHR Gefährliche Körperströme! Elektrischer Schlag, Tod. Mindestabstände beachten und einhalten. 5 Sicherheitsregeln einhalten. VORSICHT Umfallender oder schwankender Ladeschrank! Quetschungen. Demontage mit mindestens 3 Personen durchführen. Persönliche Schutzausrüstung tragen. HINWEIS Gefahr von Sachschäden durch unsachgemäße Handhabung! Kollision oder Stöße können den Ladeschrank beschädigen. -
Seite 31: Ladeschrank Abmontieren
8.3 LADESCHRANK ABMONTIEREN Öffnen Sie die Tür des unteren Fachs. Lösen Sie die 3 Schrauben des Zwischenbodens mit einem Innensechskant- Steckschlüssel Größe 3. Entfernen Sie den Zwischenboden. Trennen Sie den Versorgungsanschluss. Platzieren Sie den Zwischenboden wieder im Fach. Montieren Sie den Zwischenboden mit einem Innensechskant-Steckschlüssel Größe 3. -
Seite 32: Lagerung
9 LAGERUNG 9 LAGERUNG Lagern Sie den Ladeschrank trocken und wettergeschützt in sauberer Umgebung. Schützen Sie den Ladeschrank bis zur endgültigen Montage vor Umwelteinflüssen und Schmutz. Lagern Sie den Ladeschrank stehend oder liegend. Schützen Sie den Ladeschrank ge- gen Umkippen. Schützen Sie den Ladeschrank mit weichen Stoffen vor Kratzern (z. -
Seite 33: Entsorgung
10 ENTSORGUNG Die Elektrik und Elektronik müssen vor der Entsorgung ausgebaut wer- den. Die Entsorgung von Altgeräten muss nach den landesüblichen und re- gionalen Gesetzen und Richtlinien erfolgen. Das europäische Parlament und der europäische Rat erließen die Richt- linie 2012/19/EU, um Abfälle zu vermeiden und die Umweltschutzleis- tung zu verbessern. -
Seite 34: Störungsabhilfe
Die Beseitigung von Störungen bzw. die Fehlersuche und –beseitigung dürfen nur von Fachpersonal durchgeführt werden. STÖRUNG URSACHE LÖSUNG VERANTWORTLICH Die Ladestation funk- Das Ladekabel ist am Den Ladestecker am Lade- Anlagenbetreiber, SM!GHT tioniert nicht. Ladegerät oder an der gerät und ggf. an der Lade- Ladesteckdose nicht steckdose korrekten korrekt eingesteckt. -
Seite 35: Anhang
ANHANG – CE-KONFORMITÄT UND ZERTIFIZIERUNG ANHANG CE-KONFORMITÄT UND ZERTIFIZIERUNG Dieses Produkt wurde gemäß der für dieses Produkt in der EU geltenden Normen und Richtlinien konstruiert. © EnBW AG BA1.1VB09.17DE 35 / 40... -
Seite 36: Ersatzteile Und Zubehör
ANHANG –ERSATZTEILE UND ZUBEHÖR ERSATZTEILE UND ZUBEHÖR Ersatzteile müssen den von uns festgelegten technischen Anforderungen entsprechen. Dies ist bei Original-Ersatzteilen immer gewährleistet. Nur für die von uns gelieferten Original-Ersatzteile übernehmen wir eine Garantie. Der Einbau und/oder die Verwendung von nicht von uns gelieferten Ersatzteilen kann unter Umständen konstruktiv vorgegebe- ne Eigenschaften negativ beeinträchtigen. - Seite 37 © EnBW AG BA1.1VB09.17DE 37 / 40...
- Seite 38 38 / 40 BA1.1VB09.17DE © EnBW AG...
- Seite 39 © EnBW AG BA1.1VB09.17DE 39 / 40...
- Seite 40 EnBW Energie Baden-Württemberg AG Innovationscampus Fettweisstraße 44 76189 Karlsruhe Deutschland Telefonzentrale: +49 721 63-00 E-Mail: smight@enbw.com ›› www.smight.com...
