Aastra AMS 506 Betriebsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Aastra AMS 506

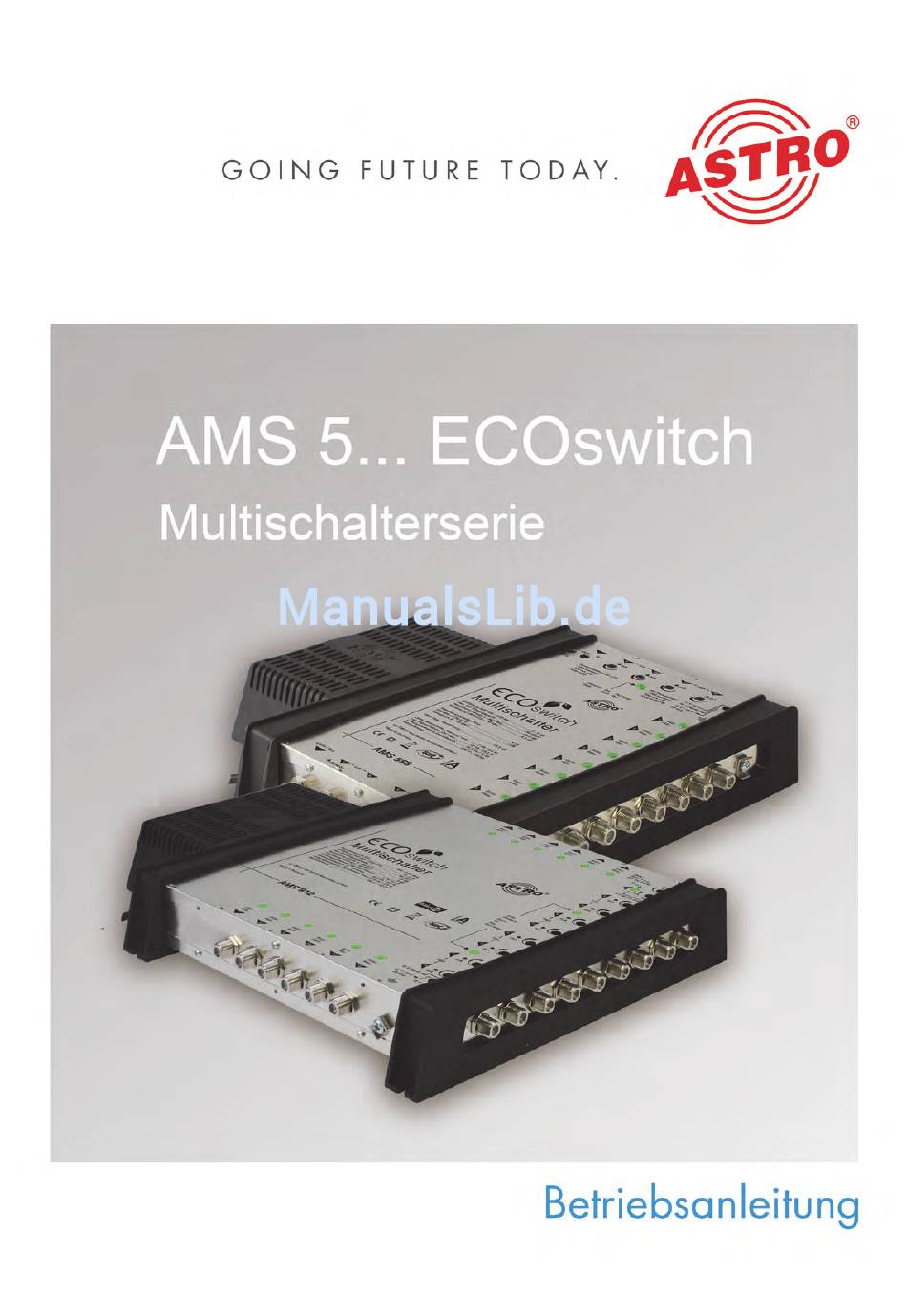

- Seite 1 Version 04-2018A...
-
Seite 2: Inhaltsverzeichnis
Bevor Sie das Gerät in Betrieb nehmen Bevor Sie das Gerät in Betrieb nehmen HINWEIS Lesen Sie diese Betriebsanleitung aufmerksam durch! Sie enthält wichtige Informationen über Installation, Umgebungsbedingungen und Wartung des Geräts. Bewahren Sie diese Betriebsanleitung für den späteren Gebrauch und für die Übergabe im Falle eines Eigentümer- bzw. -
Seite 3: Verwendete Symbole Und Konventionen
Verwendete Symbole und Konventionen Verwendete Symbole und Konventionen In dieser Anleitung verwendete Symbole Piktogramme sind Bildsymbole mit festgelegter Bedeutung. Die folgenden Piktogramme werden Ihnen in dieser Installations- und Betriebsanleitung begegnen: Warnt vor Situationen, in denen Lebensgefahr durch elektrische Spannung und bei nicht beachten der Hinweise in dieser Anleitung besteht. -
Seite 4: Gerätebeschreibung
Gerätebeschreibung Gerätebeschreibung Im Lieferumfang befinden sich folgende Teile: Multischalter, Verstärker, Verteiler bzw. Stichabzweiger AMS 5... ECOswitch Je nach Gerätetyp Abschlusswiderstände FUR 75 DC prof Befestigungsschrauben mit Dübel Betriebsanleitung [1] Netzanschluss [2] Betriebsanzeige Grün: On Gelb: Stand-by Rot: Störung [3] Betriebsanzeige für 5 V DVB-T (nur Typen 506, 508, 512 und 516) -
Seite 5: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Wichtige Sicherheitshinweise Um drohende Gefahren so weit wie möglich zu vermeiden, müssen Sie folgende Sicherheitshinweise beachten: ACHTUNG Bei Missachtung dieser Sicherheitshinweise drohen Personenschäden durch elektrische und thermische Gefährdungen! Bestimmungsgemäßer Gebrauch Verwenden Sie das Gerät nur an den zulässigen Betriebsorten und unter den zulässigen Umge- bungsbedingungen (wie nachfolgend beschrieben) sowie nur zu dem im Abschnitt „Bestimmungs- gemäßer Gebrauch“... -
Seite 6: Wartung
Wichtige Sicherheitshinweise Liegen zum beabsichtigten Gebrauch (z. B. Betriebsort, Umgebungsbedingungen) keine Informa- tionen vor oder enthält die Betriebsanleitung keine entsprechenden Hinweise, müssen Sie sich an den Hersteller dieser Geräte wenden um sicherzustellen, dass das Gerät eingebaut werden kann. Erhalten Sie vom Hersteller keine Information hierzu, darf das Gerät nicht in Betrieb genommen werden. -
Seite 7: Allgemeine Hinweise
Garantiebedingungen Allgemeine Hinweise Bewahren oder benutzen Sie das Gerät an einem sicheren Ort, außerhalb der Reichweite von Kleinkindern. Es kann Kleinteile enthalten, die verschluckt oder eingeatmet werden können. Entsorgen Sie übrig gebliebene Kleinteile. Zur Verpackung des Geräts wurden ggf. Plastikbeutel verwendet. Halten Sie diese Plastikbeutel von Babies und Kindern fern, um Erstickungsgefahr zu vermeiden. -
Seite 8: Leistungsbeschreibung
Die AMS 5... ECOswitch Serie besteht aus folgenden Gerätegruppen: Stand-alone Multischalter zur Verteilung von 4 SAT-ZF- und einem terrestrischen Antennensignal auf entweder 6 (AMS 506), 8 (AMS 508), 12 (AMS 512) oder 16 (AMS 516) Teinehmer. Diese Geräte sind auch als Kaskadenendgerät im Dauerbetrieb-Modus verwendbar. ... - Seite 9 Hinweise zum Gebrauch der Pegelsteller Hinweise zum Gebrauch der Pegelsteller Die Geräte AMS 506, 508, 512, 516, 558, 550 D, 550 K, 5500 und 5500 FM sind mit sepa- raten Pegelstellern für jeden SAT-Eingang ausgerüstet. Beachten Sie bitte:Die eingestellte Dämpfung nimmt zu, wenn Sie den Pegelsteller gegen den Uhrzei- gersinn drehen und erreicht den Maximalwert, wenn der Pegelsteller sich am linken Anschlag befindet.
-
Seite 10: Anschlussübersicht
Anschlussübersicht Anschlussübersicht Anschlüsse der AMS 5.. Stand-alone Multischalter: [1] Receiverausgänge [2] Terrestr. Eingang / UKW / 5 V DVB-T [3] LNB-Anschlüsse [4] Erdungsklemme [5] Receiverausgänge Seite 10 Betriebsanleitung AMS 5... ECOswitch - Version 04-2018A... - Seite 11 Anschlussübersicht Anschlüsse der kaskadierbaren AMS 5.. ECOswitch Geräte: [1] Terrestrischer Eingang / UKW [2] LNB-Eingänge [3] Erdungsklemme [4] Receiverausgänge [5] LNB-Ausgänge [6] Terrestrischer Ausgang / UKW [7] Receiverausgänge Betriebsanleitung AMS 5... ECOswitch - Version 04-2018A Seite 11...
- Seite 12 Anschlussübersicht Anschlüsse der Verstärker, Verteiler und Stichabzweiger AMS 5.. ECOswitch: [1] Terrestrischer Eingang / UKW [2] LNB-Eingänge [3] Erdungsklemme [4] LNB-Ausgänge [5] Terrestrischer Ausgang / UKW AMS 550 D AMS 5500 AMS 5500 FM AMS 550 K [1] Terrestrischer Eingang [2] LNB-Eingänge [3] LNB-Ausgänge AMS 5 FNT...
-
Seite 13: Montieren Und Anschließen
Montieren und Anschließen Montieren und Anschließen HINWEIS Verbinden Sie Erweiterungsmodule für Kaskaden erst mit dem Basisgerät, nachdem Sie dieses an der Montagefläche befestigt haben. Es kann sonst zum Verbiegen von Gehäuseteilen kommen, welches die Nichteinhaltung der EMV-Richtlinie zur Folge haben kann! ORBEREITUNG Bevor Sie das Gerät befestigen können, müssen Sie zunächst die Bohrlöcher in einer senkrecht ste-... -
Seite 14: Fehler Suchen
Fehler suchen Fehler suchen Falls das Gerät nicht einwandfrei funktioniert, führen Sie bitte folgende Kontrollen durch: Prüfen Sie, ob die Betriebszustandsleuchte - sofern vorhanden - rot leuchet. Wenn dies der Fall ist liegt ein Kurzschluss oder eine Überlast in der koaxialen Verschaltung vor. ... -
Seite 15: Technische Daten
Technische Daten Technische Daten AMS 506 AMS 508 AMS 512 AMS 516 Bestellnummer 360 061 360 081 360 121 360 161 Recevier-Ausgänge SAT-Bereich Frequenzbereich [MHz] 950 - 2150 Verstärkung Teilnehmer [dB] -2…+2 ± 2,5 Maximaler Ausgangspegel [dBμV] typ. 105 für 35dB IMA2 und IMA3 gem. EN 50083-3 SAT- Ebenen Dämpfungssteller... - Seite 16 Technische Daten AMS 558 ECOswitch Bestellnummer 360 581 Recevier-Ausgänge SAT-Bereich Frequenzbereich [MHz] 950 - 2150 Verstärkung Teilnehmer [dB] (-2...2) ± 2,5 Maximaler Ausgangspegel [dBμV] typ. 105 für 35dB IMA2 und IMA3 gem. EN 50083-3 SAT- Ebenen Dämpfungssteller [dB] 0 - 10 Stammdurchlassdämpfung [dB] 4 ±...
- Seite 17 Technische Daten AMS 5508 AMS 5512 AMS 5516 AMS 5580 AMS 5160 Bestellnummer 360 582 360 583 360 584 360 585 360 586 Modultyp Erweiterung Rückwärts speisbar Recevier-Ausgänge SAT-Bereich Frequenzbereich [MHz] 950 - 2150 Verstärkung Teilnehmer [dB] 0...4 ± 2,5 Maximaler Ausgangspegel [dBμV] typ.
- Seite 18 Technische Daten AMS 550 D AMS 550 K AMS 5500 FM AMS 5500 Bestellnummer 360 550 360 556 360 555 360 551 ortsgespeist ortsgespeist fernspeisbar fernspeisbar Frequenzbereiche UKW, bandpassgefiltert, zum dir. Anschl. an [MHz] 87,5 - 108 UKW Antenne Terrestrik passiv [MHz] 5 - 862 SAT - ZF...
- Seite 19 Technische Daten AMS 5020 ECOswitch Bestellnummer 360 552 Frequenzbereiche Terrestrik passiv [MHz] 5 - 862 SAT - ZF [MHz] 950 - 2150 Verteildämpfung Terrestrik passiv [dB] 4 ± 1 [dB] 4,5 ± 1 SAT - ZF Rückflussdämpfung Terrestrik [dB] 18, ab 40 MHz -1,5 / Oktave SAT - ZF [dB] typ.
- Seite 20 Technische Daten Stichabzweiger AMS 5116 ECOswitch AMS 5216 ECOswitch 1-fach Stichabzweiger 2-fach Stichabzweiger Bestellnummer 360553 360554 Frequenzbereiche Terrestrik passiv [MHz] 5 - 862 SAT - ZF [dB] 950 - 2150 Stammdurchlaßdämpfung Terrestrik passiv [dB] 1,2 ± 0,6 1,8 ± 0,6 SAT - ZF [dB] 2 ±...
- Seite 21 Technische Daten AMS 5 FNT ECOswitch Bestellnummer 360 050 für max. 2 LNBs oder 1 LNB und AMS 5500 (FM) SAT Ebenen SAT-Bereich Frequenzbereich [MHz] 600 - 2150 / 2400 Stammdurchlassdämpfung [dB] 1 ± 0,5 / max. 2 Entkopplung SAT Ebene / SAT Ebene [dB] typ.
-
Seite 22: Bohrabstände
Bohrabstände Bohrabstände AMS 506 AMS 508 AMS 550 D AMS 550 K AMS 5500 AMS 5500 FM AMS 5020 AMS 5116 AMS 5216 AMS 5 FNT 138 mm Seite 22 Betriebsanleitung AMS 5... ECOswitch - Version 04-2018A... - Seite 23 Bohrabstände Betriebsanleitung AMS 5... ECOswitch - Version 04-2018A Seite 23...
- Seite 24 Bohrabstände Seite 24 Betriebsanleitung AMS 5... ECOswitch - Version 04-2018A...
- Seite 25 Bohrabstände Betriebsanleitung AMS 5... ECOswitch - Version 04-2018A Seite 25...
- Seite 26 Bohrabstände Seite 26 Betriebsanleitung AMS 5... ECOswitch - Version 04-2018A...
- Seite 27 Bohrabstände Betriebsanleitung AMS 5... ECOswitch - Version 04-2018A Seite 27...
- Seite 28 © 2018 ASTRO Inhaltliche Änderungen vorbehalten. Änderungsdienst und Copyright: Diese Dokumentation enthält urheberrechtlich geschützte Informationen. Sie darf ohne vorherige Genehmigung der Firma ASTRO weder vollständig noch in Auszügen fotokopiert, vervielfältigt, übersetzt oder auf Datenträgern erfasst werden. Verfasser dieser Anleitung: ASTRO Strobel Kommunikationssysteme GmbH Olefant 1-3, D-51427 Bergisch Gladbach (Bensberg) Tel.: 02204/405-0, Fax: 02204/405-10 eMail: kontakt@astro.kom.de...
