varintens UDK-04-10 Einleitung

4-fach universal-dimmer

Werbung

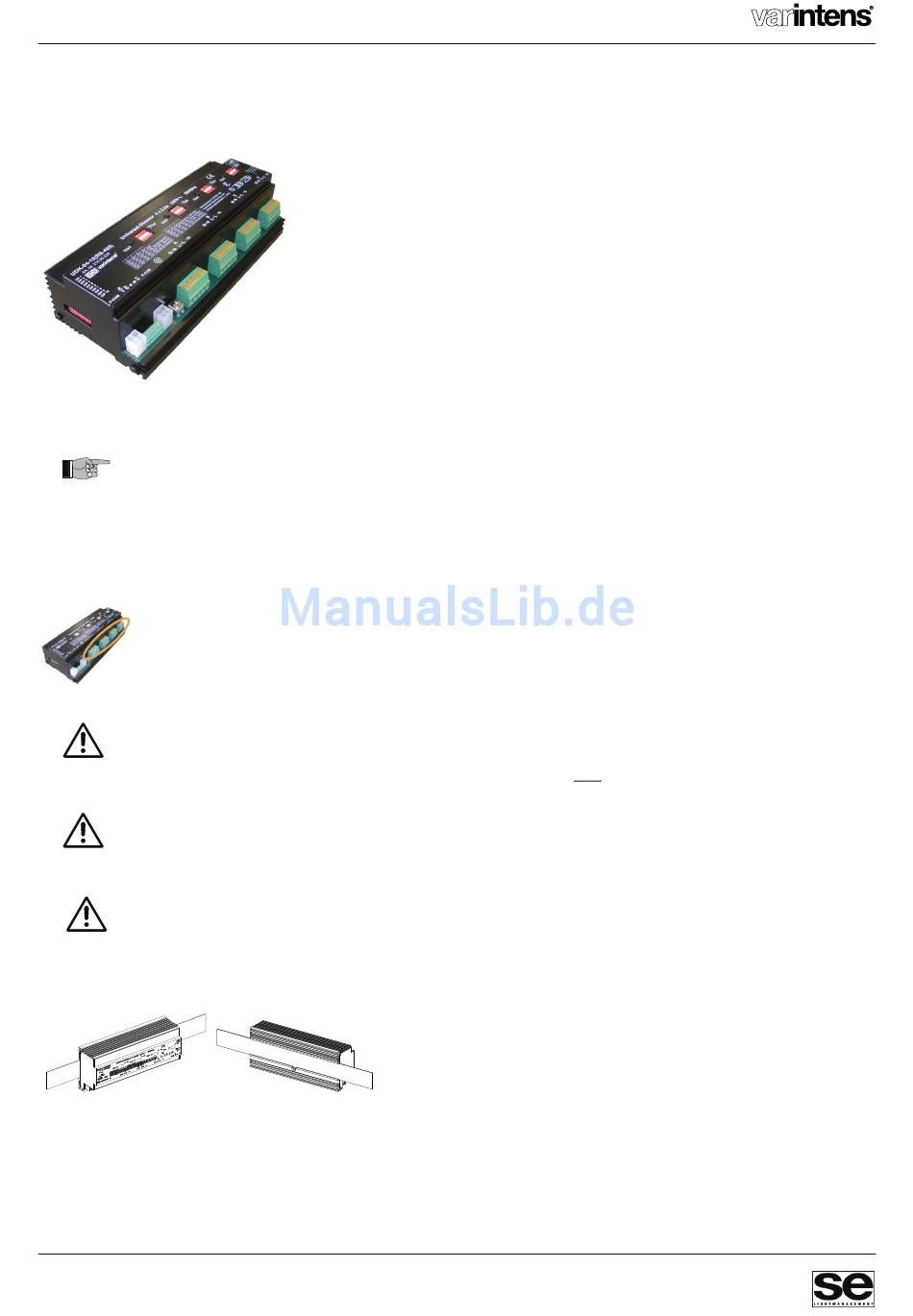

Betriebsanleitung 4-fach Universal-Dimmer
1 Einleitung
1.1 Bestimmungsgemässe Verwendung
Der Universal-Dimmer ist nur für die Steuerung von Leuchtmitteln vorgesehen und in Schalttafeln in Innenräumen einzusetzen.
Hinweis
Für allfällige Personen- und Sachschäden infolge nicht bestimmungsgemässer Verwendung oder Nichtbeachtung der Angaben
in dieser Betriebsanleitung lehnt der Hersteller (bzw. Lieferant des UDK-04-10 (RS-485)) jede Haftung ab.
2 Sicherheitsvorschriften
2.1 Verantwortlichkeiten
Der Installateur des Gerätes, trägt die Verantwortung für den Schutz von Personen und die Verantwortung von Sachschäden, sowie für die
erforderliche Information des Betreibers. Er ist zudem dafür verantwortlich, dass die geltenden allgemeinen Arbeitssicherheitsvorschriften, sowie
die Sicherheitsvorschriften für Arbeiten an elektrischen Mittelspannungsinstallationen eingehalten werden.
2.2 Restgefährdungsbereiche
2.3 Gerätespezifische Vorschriften
GEFAHR!
Der Universal-Dimmer UDK-04-10 (RS-485) darf nur in einwandfreiem Zustand und unter Berücksichtigung der Betriebsanlei-
tung installiert und verwendet werden. Die elektrischen Verbindungen (Speisung und Dimmerausgang, etc.), dürfen nur in
spannungslosem Zustand angeschlossen und gelöst werden. Arbeiten an unter Spannung stehenden Anschlüssen, kann
schwere Körperverletzung durch Stromschlag zur Folge haben.
Galvanische Trennung des Ausgangs LD ist beim ausgeschalteten Dimmer nicht gegeben. Der Einbau eines separaten Siche-
rungsautomaten in der Zuleitung ist erforderlich.
Achtung!
Der Universal-Dimmer UDK-04-10 (RS-485) ist für den Anschluss von Hochspannungstrafos für Neon-Reklamen nicht geeig-
net.
Wird der Universal-Dimmer UDK-04-10 (RS-485) für den Anschluss eines Transformators für Niedervolt-Glühlampen verwen-
det, so ist darauf zu achten, dass der Einschaltstrom 26 A nie übersteigt (Gefahr bei kurzen Leitungen, kalten Glühwendeln).
Achtung!
Das Zu- und Wegschalten der Last oder Teile davon ist während des Betriebes nicht zulässig.
In der Zuleitung ist ein, der Last angepasster Leitungsschutzschalter oder eine Sicherung einzusetzen (max. 13A Typ B).
Das Durchschlaufen der Anschlüsse "N" und "L" auf weitere Verbraucher ist nicht erlaubt!
3 Montage
Der UDK wird auf eine Hutschiene montiert, indem er von unten in die Schiene eingefahren wird und anschliessend mit leichtem Druck oben auf
die Frontseite einrastet.
Jeder einzelne UDK erzeugt bei Nennlast 19W Verlustleistung. Bei Einbau mehrerer Dimmer im Schaltschrank muss dafür gesorgt werden,
dass die Temperatur der einzelnen Steuergeräte 70°C nicht überschreitet.
se Lightmanagement AG
CH-8957 Spreitenbach
Der 4-fach Universal-Dimmer ist für alle gängigen dimmbaren Leuchtmittelarten geeignet. Es
stehen 4 getrennte Dimmer-Eingänge und -Ausgänge zur Verfügung, die je mit 570W belastbar
sind. Die Regelkreise erkennen automatisch die angeschlossene Last und schalten dementspre-
chend automatisch von Abschnitt- auf Anschnitttechnologie um und steuern das Leuchtmittel mit
einer geeigneten Steuerkennlinie (Ueff) an.
Mit Hilfe von DIP-Schaltern kann aber bei bekanntem Leuchtmittel auch die optimale Dimmart
vorgegeben werden.
Regelung von Sparlampen und LED-Retrofit-Lampen sowie von Glühlampen und
Hochvolt-Halogenglühlampen, Niedervolt-Halogenlampen mit magnetischem und
elektronischem Trafo.
Der 4-fach Universal-Dimmer kann durch verschiedene Busprotokolle angesteuert werden:
Ansteuerung über adaptolux
Ansteuerung über DMX-Bus.
Ansteuerung über RS-485 Standard.
Mit einem Havarie-Eingang können alle Ausgänge auf 100% gesetzt werden.
Restgefährdungspotential durch Berührung mittelspannungsführender Anschlüsse (230 VAC).
Bei bestimmungsgemässem Einsatz des UDK-04-10 (RS-485) sind alle massgebenden Normen
und Vorschriften zur Vermeidung von Personen- und Sachschäden eingehalten. Restgefährdun-
gen durch spannungsführende Anschlüsse sind jedoch nicht vollständig auszuschliessen. Die
wichtigsten Bereiche mit Restgefährdungspotential sind in nebenstehender Figur dargestellt.
Einbaulage:
Horizontaler Abstand:
Minimaler vertikaler Schienenras-
ter:
Empfohlener vertikaler Schienen-
raster:
11651d V1.3
UDK-04-10 (RS-485)
Art. Nr. 215.30.020
®
-Bus.
Klemmen horizontal
min. 1mm
115mm (90+25mm) (ohne Kabel-
kanal)
160mm (mit 40mm-Kabelkanal)
