INSTALLATION
Empfehlungen
Wichtig: Trennen Sie die Kochmulde von der
Stromversorgung, bevor Installations- oder
Servicearbeiten durchgeführt werden.
•
Die elektrischen Anschlüsse müssen vorgenommen
werden, bevor das Gerät an die Stromversorgung
angeschlossen wird.
•
Die Installation muss von einer Fachkraft gemäß den
Herstelleranweisungen und gültigen örtlichen
Bestimmungen ausgeführt werden.
•
Packen Sie die Kochmulde aus und vergewissern Sie
sich, dass sie keine Transportschäden aufweist. Im
Zweifelsfalle wenden Sie sich bitte an Ihren
Händler oder den nächstgelegenen Kundendienst.
Vorbereiten der Arbeitsplatte
•
Schneiden Sie in die Arbeitsplatte eine Aussparung
entsprechend der Kochmuldengröße. Entfernen Sie
sorgsam alle Späne und Sägemehlreste, die den
ordnungsgemäßen Betrieb der Kochmulde stören könnten.
Achtung: Wenn die Kochmulde in eine Arbeitsplatte
eingebaut werden soll, die nicht aus Holz, sondern aus einem
anderen Material (Marmor, Kunststoff, Keramik, Stein usw.)
besteht, dann fragen Sie beim Kundendienst nach dem
entsprechenden Einbauzubehör (Abb. 6).
•
Die Kochmulde kann in Arbeitsplatten von mindestens
20 mm und höchstens 50 mm Stärke eingebaut werden.
•
Zwischen Kochmulde und Backofen dürfen sich keine
weiteren Elemente (Kabel, Isoliermaterial usw.)
befinden.
•
Zu benachbarten Hochschränken muss ein Abstand von
mindestens 100 mm ab dem Rand der Kochmulde
eingehalten werden.
•
Schneiden Sie in die Arbeitsplatte eine Aussparung mit
den angegebenen Abmessungen.
•
Versiegeln Sie die beim Ausschneiden der Arbeitsplatte
entstandenen Schnittkanten mit Holzleim oder Silikon.
•
Bringen Sie die mitgelieferte Dichtung an der
Kochmulde an, sofern diese nicht bereits angebracht ist.
Reinigen Sie die Klebefläche zuvor gründlich.
Glaskeramik-Kochmulde
Wichtig: Entfernen Sie vor der Installation der
Kochmulde sämtliche Schutzfolien.
Vergewissern Sie sich, dass die Aussparung für die
Kochmulde in der Arbeitsplatte den in der Zeichnung
angegebenen Abmessungen entspricht. Achten Sie auf die
angegebenen Toleranzen.
Die Kochmulde darf nicht mit Gewalt in die Arbeitsfläche
hineingedrückt werden. Andernfalls können (auch noch
einige Zeit später) Spannungsbrüche an der Glaskeramik
auftreten!
•
Verwenden Sie für Arbeitsplatten aus Holz die
mitgelieferten Befestigungswinkel, Federklemmen und
Schrauben.
•
Bringen Sie die 4 Klemmen (A) am Rand der Kochmulde
in den dafür vorgesehenen Schlitzen an, sofern sie nicht
bereits angebracht sind (siehe Abb. 1).
•
Messen Sie die Mitte der senkrechten Seiten des
Ausschnitts wie in Abb. 2 dargestellt aus.
•
Positionieren Sie die Winkelmitte (C) an der zuvor
ermittelten Seitenmitte.
•
Die Oberkante der Winkel muss sich auf einer Höhe
mit der Oberfläche der Arbeitsplatte befinden.
•
Befestigen Sie die Winkel mit den 4 mitgelieferten
Schrauben (B). Verwenden Sie dazu die vorgesehenen
Bohrungen.
•
Setzen Sie die Kochmulde in den Ausschnitt ein. Die
Klemmen (A) müssen dabei in den Aussparungen der
mitgelieferten Winkel einrasten (C Abb. 4 und 5).
Elektrischer Anschluss
•
Die Erdung des Gerätes ist gesetzlich vorgeschrieben.
•
Der elektrische Anschluss muss von einer Fachkraft
gemäß den Herstelleranweisungen und gültigen
örtlichen Bestimmungen ausgeführt werden.
•
Der Installateur ist für den korrekten elektrischen
Anschluss und die Einhaltung der
Sicherheitsvorschriften verantwortlich.
•
Nach der Installation des Geräts dürfen die Strom
führenden Teile nicht mehr zugänglich sein.
•
Wichtig: Nehmen Sie erst nach der Installation von
Backofen und Kochmulde den Anschluss ans Stromnetz
vor.
•
Bevor Sie den Anschluss ans Stromnetz vornehmen,
vergewissern Sie sich, dass die Kochmulde im
mitgelieferten Produktblatt mit den zulässigen
Backofen-/Kochmulden-Kombinationen aufgelistet ist.
•
Verbinden Sie die Anschlüsse der Kochmulde (G) mit
den Anschlüssen am Backofen (F). Richten Sie sich
dabei nach den Farben und der Ausrichtung der
Gehäuseführungen, die oben an den Anschlüssen zu
sehen sind.
•
Stellen Sie dann die Verbindung her, indem Sie die
Anschlüsse vollständig hineinschieben, so dass die
Zunge mit einem Klicken einrastet.
•
Lösen Sie die Mutter der Erdungsschraube (H) (Abb. 8)
an der oberen Abdeckung des Backofens und
führen Sie das gelb-grüne Erdungskabel ein, ohne die
Unterlegscheibe abzunehmen. Bringen Sie die Mutter
nun wieder an der Erdungsschraube an und ziehen Sie
sie fest an.
Wichtig: Wenn die Anschlüsse und die Farbcodierung der
Kochmulde nicht den Angaben im Produktblatt mit den
zulässigen Backofen-/Kochmulden-Kombinationen oben am
Backofen entsprechen, fragen Sie bitte nach dem
Adaptersatz mit dem Code AMC 873. Sie erhalten ihn bei
Ihrem Kundendienst.
Konformitätserklärung
•
Dieses Kochfeld ist für den Kontakt mit Lebensmitteln
geeignet und entspricht der EG-Verordnung Nr. 1935/2004.
•
Diese Kochmulde (Klasse Y) ist ausschließlich zum
Kochen bestimmt. Jeder andere Gebrauch (z. B. das
Heizen von Räumen) ist bestimmungsfremd und somit
gefährlich.
•
Die Kochmulde wurde entsprechend folgender
Richtlinien entwickelt und hergestellt:
- Sicherheitsanforderungen der
"Niederspannungsrichtlinie" 2006/95/CE (die 73/23/CEE
und nachfolgende Änderungen ersetzt).
- Schutzvorschriften der EG-Richtlinie 89/336 zur
elektromagnetischen Verträglichkeit (EMV)
- Vorschriften der EG-Richtlinie 93/68
Der Hersteller behält sich das Recht zu unangekündigten
Änderungen an den Produktspezifikationen vor.

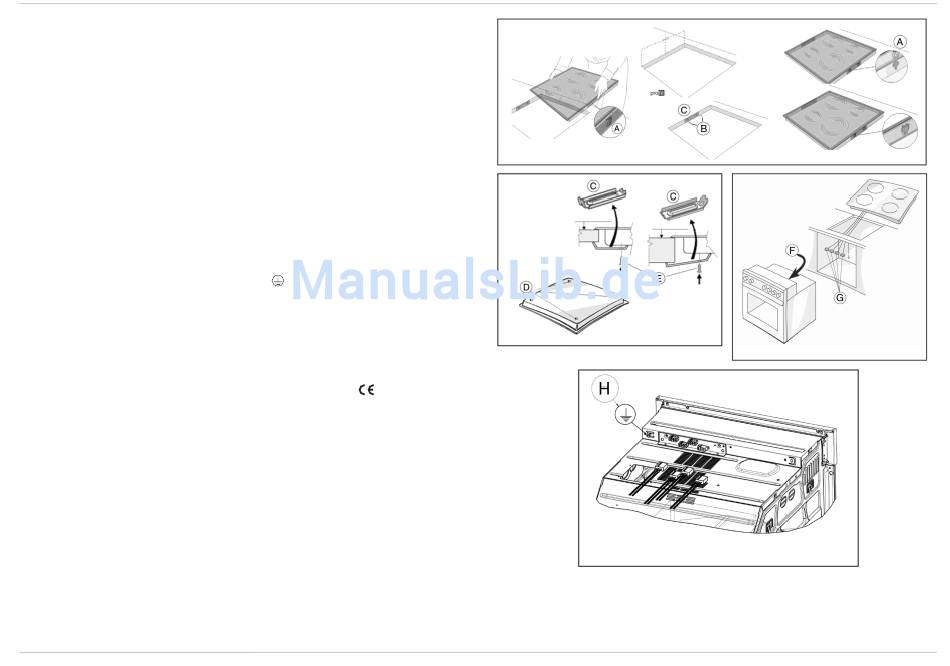

Abb. 1
