Montage- und Betriebsanleitung
Mounting and Operating instructions
Instructions de montage et Mode d'emploi
D
GB
F
w w w . m a i c o - v e n t i l a t o r e n . c o m
BK 20
BK 25
BK 31
Inhaltsverzeichnis
Verwandte Anleitungen für Maico MK 20
Inhaltszusammenfassung für Maico MK 20

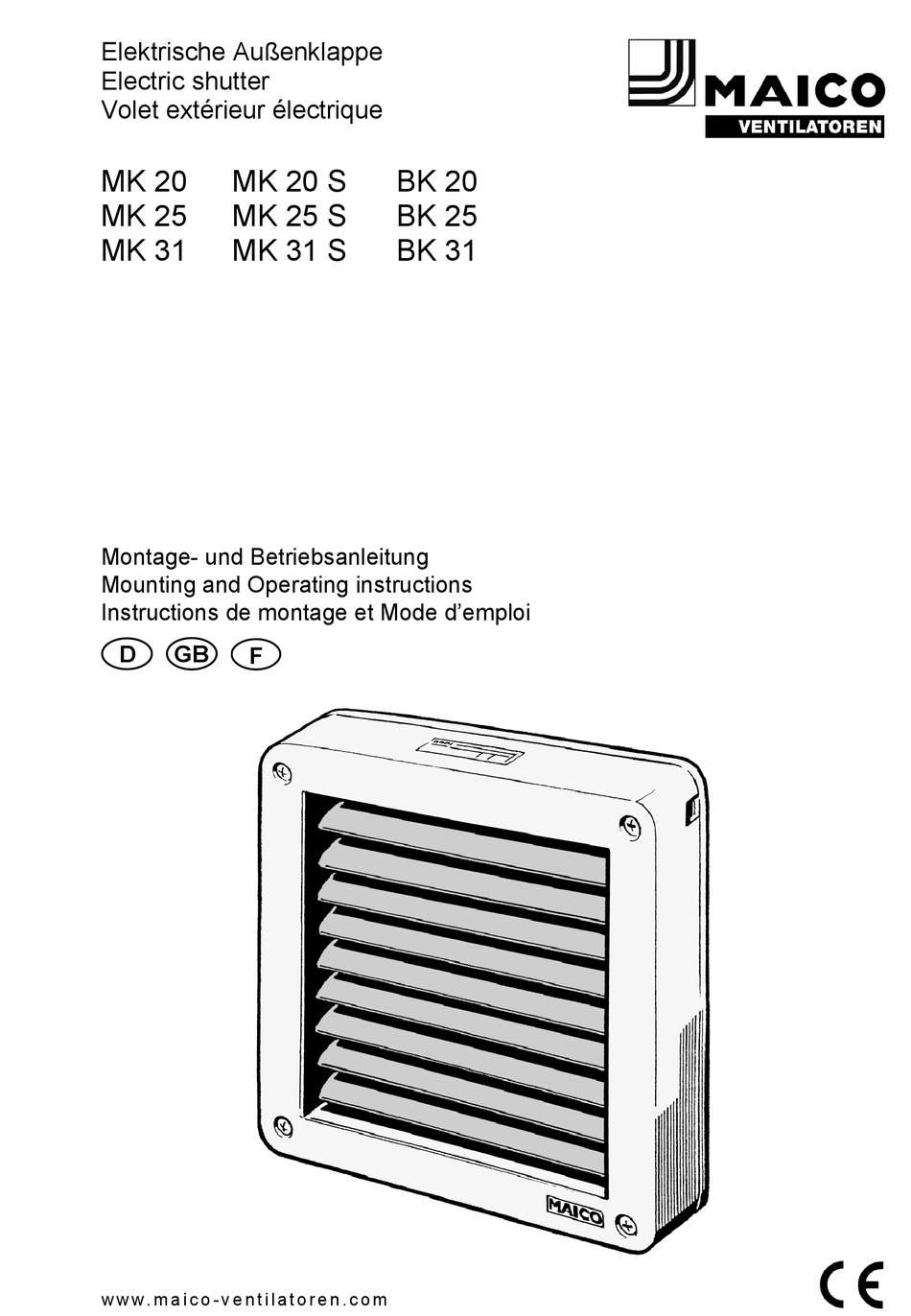

- Seite 1 Elektrische Außenklappe Electric shutter Volet extérieur électrique MK 20 MK 20 S BK 20 MK 25 MK 25 S BK 25 MK 31 MK 31 S BK 31 Montage- und Betriebsanleitung Mounting and Operating instructions Instructions de montage et Mode d’emploi...
-
Seite 2: Produktinformationen
● ßen mit Verzögerung). Liste mit wichtigen Informatio- nen zum jeweiligen Thema. Handlungssymbol: Liste mit durchzuführenden Impressum: © Maico Elektroapparate-Fabrik GmbH. Tätigkeiten. Führen Sie die Originalanleitung. Druckfehler, Irrtümer und angegebenen Anweisungen technische Änderungen vorbehalten. der Reihe nach durch. -
Seite 3: Technische Daten
● Nennstrom: MK.. 0,015 A, BK.. 0,01 A 5.3 Vorhersehbare Fehlanwendungen Anlaufstrom BK.. 1,8 A - 1 sek. ● Schutzart: IP 55 Maico haftet nicht für Schäden durch bestim- ● Schutzklasse II (ohne Schutzleiter) mungswidrigen Gebrauch. Außenklappe auf ● Zulässige Höchsttemperatur des Förder- keinen Fall einsetzen: mediums: + 40 °C... -
Seite 4: Montage Vorbereiten
6. Montage vorbereiten Hinweise Im Bereich des Montageortes für einen ● Bei Elektroinstallation und Gerätemontage ebenen Untergrund sorgen. unbedingt die einschlägigen Vorschriften Zum Nenndurchmesser passende Wand- beachten, in Deutschland insbesondere hülse in der Außenwand anbringen. DIN VDE 0100 mit den entsprechenden ... - Seite 5 10. Demontage Lebensgefahr durch Stromschlag! Netzsicherung ausschalten! GEFAHR Die Demontage ist nur durch Elektrofachkräfte zulässig! 11. Entsorgung Nicht in den Restmüll ! Das Gerät enthält teils wiederverwertbare Stoffe, teils Substanzen, die nicht in den Restmüll gelangen dürfen. Entsorgen Sie das Gerät nach Ablauf seiner Lebensdauer nach den in Ihrem Land geltenden Bestimmungen.
- Seite 14 Schémas de branchement (Exemples de connexion) S1 Ein/Aus ENR 20/25/31 + S2 Umschaltung BK 20/25/31 oder Entlüftung/Belüftung – Klemme 5: Entlüftung MK 20/25/31, – Klemme 6: Belüftung mit Ein-/Ausschalter Leitung nur für und Wechselschalter Außenklappe MK.. WH weiß ENR 20/25/31 +...
- Seite 15 Schaltbilder (Anschlussbeispiele) Wiring diagrams (Connection examples) Schémas de branchement (Exemples de connexion) BK 20/25/31 oder/or/ou MK 20/25/31 S1 Ein/Aus Leitung nur für Außenklappe MK.. WH weiß Ve n t i l a t o r BU blau Fa n BN braun...
