Verwandte Anleitungen für premiere EGSP 24069 V
Inhaltszusammenfassung für premiere EGSP 24069 V

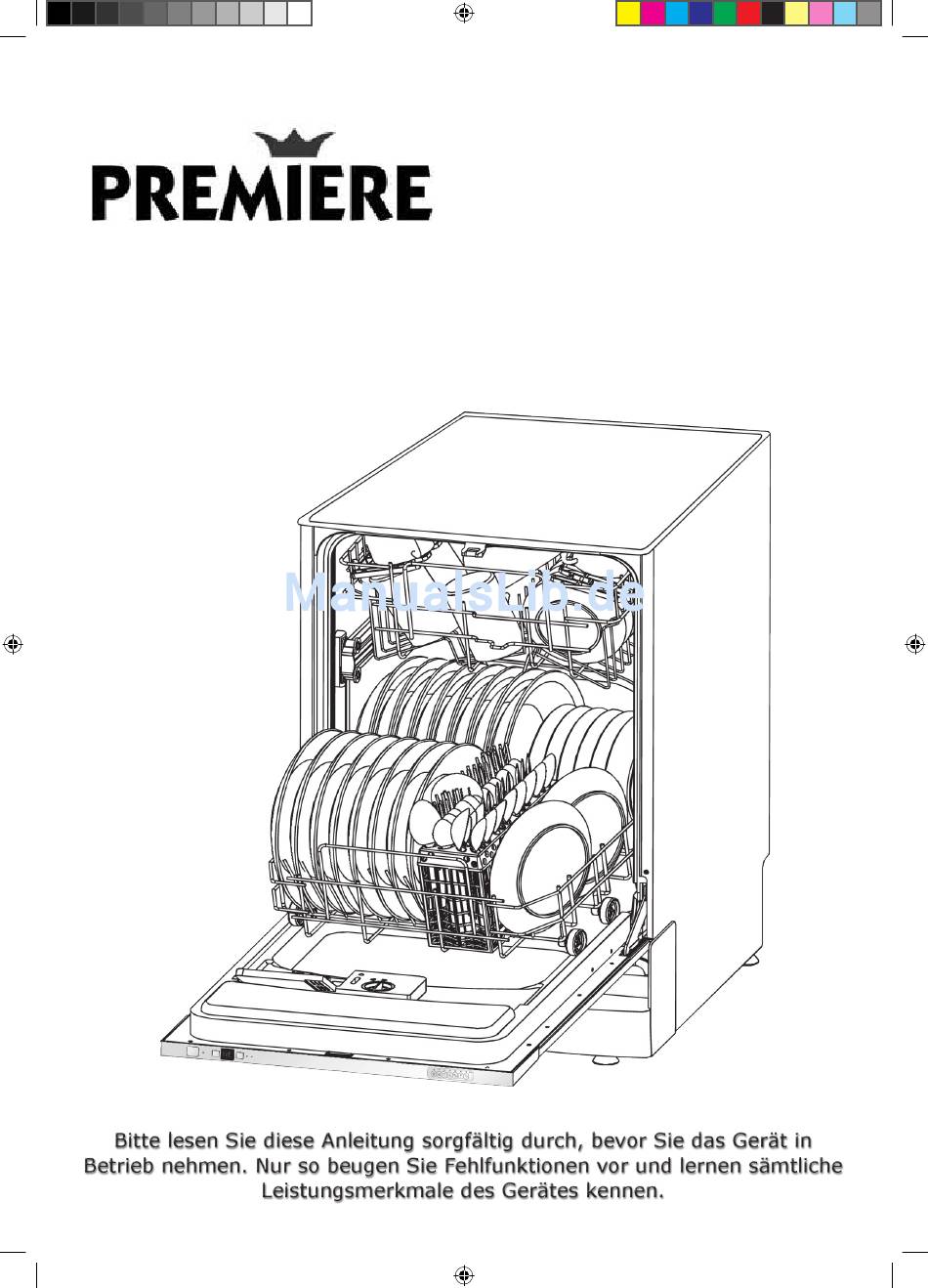

- Seite 1 Bedienungsanleitung Bedienungsanleitung 60 cm Einbau-Geschirrspüler 60 cm Einbau-Geschirrspüler EGSP 24069 V EGSP 24069 V BDA_EGSP 14069 V.indd 1 18.12.2012 14:31:29...
- Seite 2 Vielen Dank ..dass Sie sich für einen Einbau-Geschirrspüler aus unserem Hause entschieden haben. Zu Ihrer eigenen Sicherheit, und um Ihnen den gesamten Funktionsumfang nahe zu bringen, lesen Sie bitte diese Anleitung sorgfältig durch und bewahren Sie sie für späteres Nachschlagen auf. Bevor Sie den Service rufen .
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Sicherheitshinweise, bitte beachten! ..................4 Kurzanleitung ..............................6 Die Installation ..............................7 Vorbereitungen ........................... 7 Maße und Anbau der Dekorplatte ....................7 Die Spannung der Türfedern einstellen ..................9 Der Anschluss der Abflussleitungen ....................9 Die Installationsschritte ........................10 Das Gerät ausrichten ........................ -
Seite 4: Wichtige Sicherheitshinweise, Bitte Beachten
Wichtige Sicherheitshinweise, bitte beachten! • Überprüfen Sie die Verpackung des Gerätes so- fort nach Anlieferung auf Transportschäden. Sollten Sie Beschädigungen finden, kontaktie- ren Sie Ihren Lieferanten. Nehmen Sie niemals ein beschädigtes Gerät in Betrieb! • Dieses Gerät ist ausschließlich zum automa- tisierten Reinigen von Besteck und Geschirr • Warnung: Sie dürfen das Gerät niemals bestimmt. - Seite 5 • Hinweis zur Netztrennung: Um das Gerät vollständig vom Netz zu tren- nen, müssen Sie den Netzstecker aus der Netzsteckdose ziehen. Daher müssen Sie das Gerät so aufstellen, dass stets ein unbe- hinderter Zugang zur Netzsteckdose gewährleistet ist, damit Sie den Netzstecker in einer Notsituation sofort abziehen kön- nen.
-
Seite 6: Kurzanleitung
Kurzanleitung (die detaillierte Anleitung lesen Sie ab der nächsten Seite) Gerät einschalten Öffnen Sie die Tür und drücken Sie die Ein / Aus-Taste Fach A für jeden Spülgang befüllen Reinigerbehälter auffüllen Fach B für Programme mit Vorspülgang befüllen (s. S. 18) Anzeige „C”... -
Seite 7: Die Installation
Die Installation Achtung: Die Installation des Gerätes muss von Fachpersonal durchgeführt werden! Der Anschluss an die Netzstromversorgung muss als letzter Schritt erfolgen! Vorbereitungen Die Einbauposition des Geschirrspülers sollte sich in der Nähe der bestehenden Zu- und Ablaufan- schlüsse sowie einer Netzsteckdose befinden. Hinweis: Überprüfen Sie bitte das beiliegende Installationszubehör (Halterung für die Dekorplatte, Schraube). - Seite 8 Befestigen Sie die Halterung an der Dekorplatte und führen Sie die Halterung in die Öffnung der Geschirrspülertür wie in Abb. 4a gezeigt ein. Nach der Positionie- rung der Platte fixieren Sie diese mit den Schrauben und Bolzen wie in Abbildung 4b gezeigt. Anbringen der Dekorplatte: 1.
-
Seite 9: Die Spannung Der Türfedern Einstellen
Die Spannung der Türfedern einstellen Die Spannung der Türfedern wurde im Werk korrekt für die Geschirrspülertür eingestellt. Nach Anbringen einer Dekorplatte wird es notwendig sein, dass Sie die Spannung der Türfedern nachstel- len, da die Gerätetür ja nun schwerer ist. Drehen Sie die Einstellschraube mit einem Inbusschlüssel im Uhrzeigersinn, um die Spannung des Stahlkabels zu erhöhen. -
Seite 10: Die Installationsschritte
Die Installationsschritte 1 Befestigen Sie die Dekorplatte mit den Halterungen an der Tür des Geschirrspülers. Orientieren Sie sich dabei an der Schablone für die Positionierung der Halterungen. 2 Stellen Sie die Spannung der rechten und linken Türfedern mit einem Inbusschlüssel ein. Wenn Sie dies nicht tun, kann der Geschirrspüler beschädigt werden. -
Seite 11: Das Gerät Ausrichten
Das Gerät ausrichten Bringen Sie das Gerät an die gewünschte Position, am besten mit der Rückseite gegen eine Wand und neben anderen Geräten. Für einen problemlosen Anschluss ist der Geschirrspüler mit Zu- und Abflussschläuchen ausgerüstet, die sich zu beiden Seiten hin führen lassen. Mit den Schraubfüßen können Sie das Gerät in der Höhe regulieren und bringen es in eine waagerechte Stellung. -
Seite 12: Siphon Anschluss
Siphon Anschluss Der Abwasseranschluss muss sich in einer Höhe zwischen mindestens 40 cm und maximal 100 cm vom Boden aus befinden. Der Wasserzulaufschlauch sollte mit einer Schlauchschelle befestigt werden. Das freie Ende des Schlauches darf nicht in Wasser getaucht werden. Der elektrische Anschluss Warnung! Halten Sie sich strikt an die hier beschriebene Vorgehensweise. -
Seite 13: Übersicht Der Geräteteile
Übersicht der Geräteteile Die Bedienelemente 1 1 1 1 1 Programmanzeigen - leuchten je nach ausgewähltem Programm 2 Salz- / Klarspüleranzeige - leuchtet, wenn Sie Salz für die Wasserenthärtung ( ) nachfüllen müssen, oder wenn Sie den Klarspüler ( ) nachfüllen müssen 3 Programmtaste - Drücken Sie diesen Knopf, um eins der 3 Spülprogramme auszuwählen... -
Seite 14: Die Programmübersicht
Die Programmübersicht Programm Beschreibung Ablauf Reiniger Laufzeit Energie- Wasser- Klarspüler Vor-/Hauptsp. (min.) bedarf bedarf (kw/h) Für normal verschmutztes Vorspülen (50°C) Geschirr, wie Töpfe, leicht Hauptspülen (55°C) Normal verschmutzte Pfannen, Teller Klarspülen 5/25 g 1,30 16,0 und Gläser des täglichen Klarspülen (65°C) Gebrauchs Trocknen... -
Seite 15: B - Salz In Den Wasserenthärter Geben
1. Schrauben Sie die Kappe des Salzspeichers ab. 2. Auf dem Speicher sitzt ein Ring mit einem Pfeil darauf (siehe Zeichnung rechts). Falls nötig, drehen Sie diesen Ring gegen den Uhrzeigersinn, so- dass die „+”-Markierung in Richtung Pfeil wandert. Wie weit Sie drehen sollten, hängt vom Härtegrad des von Ihnen verwendeten Wassers ab. -
Seite 16: C - Füllen Sie Den Klarspülerspender Auf
5. Sofort nach dem Einfüllen sollte ein Spülprogramm gestartet werden. Anderfalls könnte das Filtersystem, die Pumpe oder andere wichtige Geräteteile durch Salzwasser beschädigt wer- den. Auch solche Schäden unterliegen nicht der Gewährleistung. Hinweis: 1. Der Salzspeicher muss erst wieder aufgefüllt werden, wenn die Salz-Warnanzeige aufleuchtet. Die Salz-Warnlampe erlischt nach dem Wiederauffüllen des Salzspeichers erst, wenn sich das Salz komplett aufgelöst hat. -
Seite 17: Den Klarspülerspender Einstellen
verschütteten Klarspüler mit einem Tuch weg, damit es beim nächsten Spülvorgang nicht zu übermäßiger Schaumbildung kommt. 3. Setzen Sie den Deckel wieder auf und drehen Sie ihn rechts herum auf die rechte Pfeilmarkierung. Den Klarspülerspender einstellen Die Klarspülerdosierung verfügt über 6 Einstellungen. Starten Sie im- mer auf der 4 (dies ist auch die Werkseinstellung). - Seite 18 Reinigerspender Vor jedem Spülvorgang müssen Sie den Reinigerspender gemäß den Angaben in der Programm-Ta- belle (S. 14) befüllen. Ihr Geschirrspüler braucht weniger Reiniger und Klarspüler als herkömmliche Geschirrspüler. Normalerweise reicht schon ein Teelöffel Reiniger für einen normale Maschinenfül- lung aus. Bei überdurchschnittlicher Verschmutzung kann natürlich auch eine etwas höhere Reini- germenge notwendig sein.
-
Seite 19: Beladen Der Geschirrkörbe
Beladen der Geschirrkörbe Zunächst einige Tipps: Wenn Sie neues Besteck oder Geschirr kaufen, achten Sie darauf, dass dieses spülmaschinenge- eignet ist. Verwenden Sie nur milde, geschirrfreundliche Reiniger. Verwenden Sie das Programm mit der niedrigsten Temperatur für die Reinigung empfindlicher Gegenstände. -
Seite 20: Wie Sie Den Oberen Korb Beladen Sollten
Wie Sie den oberen Korb beladen sollten Den obere Geschirrkorb sollten Sie mit dem eher zerbrechlichen und leichteren Geschirr wie Glä- ser, Kaffee- und Teetassen bzw. Untertassen etc. befüllen. Positionieren Sie leichtere Geschirrteile so, dass sie durch den Wasserstrahl nicht umgeworfen werden. 1. -
Seite 21: Beladen Des Unteren Geschirrkorbes
Beladen des unteren Geschirrkorbes In den unteren Geschirrkorb sollten aufgrund der stärkeren Spültätigkeit des unteren Sprüharmes große und stark verschmutzte Geschirrteile wie Teller, Dessertteller, Töpfe, Pfannen, Deckel und Servierplatten eingeordnet werden. Stellen Sie Suppen- und Dessertteller in die entsprechenden Einsätze und achten Sie darauf, dass genügend Zwischenraum zwischen den einzelnen Tellern bleibt. Sie müssen immer senkrecht stehen, damit das Wasser gut ablaufen kann. -
Seite 22: So Können Sie Den Oberen Korb In Der Höhe Verstellen
So können Sie den oberen Korb in der Höhe verstellen Sollten Sie für größere Gegenstände mehr Platz im unteren oder oberen Korb benötigen, so kön- nen Sie die Höhe des oberen Korbes variieren. Dazu verfügt der obere Korb über zwei Rollensätze in unterschiedlicher Höhe. -
Seite 23: Das Gerät Einschalten
Achtung: Niemals sollte Besteck aus dem Korb nach unten ragen! Das Gerät einschalten 1. Verbinden Sie den Stecker des Netzkabels mit einer ordnungsgemäß angeschlossenen und geerdeten Netzsteckdose (230V~/50Hz). 2. Beladen Sie den Geschirrspüler und füllen Sie den Reiniger ein. 3. Nachdem Sie alle zuvor beschriebenen Schritte durchgeführt haben, drehen Sie den Wasserhahn der Frischwasserzufuhr für das Gerät ganz auf. -
Seite 24: Unterbrechen Eines Spülvorganges
Unterbrechen eines Spülvorganges Ein vergessenes Geschirrteil kann noch eingeladen werden, falls der Reiniger noch nicht zum Ein- satz gekommen ist. Die Klappe der Reinigerkammer ist dann noch geschlossen. 1. Öffnen Sie Tür nur einen Spalt weit, um das Spülen zu unterbrechen. Öffnen Sie die Tür nicht weiter, bevor die Sprüharme anhalten. -
Seite 25: Ein- / Ausbau Des Filtersystems
Ein- / Ausbau des Filtersystems Der Filter entfernt effizient Speisereste aus dem Spülwasser, so dass sie während des Programm- durchlaufs entsorgt werden können. Für die beste Spülergebnisse muss der Filter regelmäßig gereinigt werden. Daher sollten Sie die gröbsten Speisereste, die im Filter nach jedem Waschgang aufgefangen werden, durch Spülen der halbrunden Filter und Becher unter fließendem Wasser ent- fernen. -
Seite 26: Schutz Gegen Frost
Vorsicht: Verwenden Sie niemals einen Sprühreiniger, um die Tür des Geschirrspülers zu reini- gen. Dies könnte das Türschloss oder elektronische Komponenten des Gerätes beschä- digen. Schutz gegen Frost Sollte Ihr Geschirrspüler in einem ungeheizten Raum während der Winterzeit stehen, dann sollte der Servicetechniker folgendes berücksichtigen: 1. -
Seite 27: Wenn Sie In Den Urlaub Fahren
Wenn Sie in den Urlaub fahren Bevor Sie in Urlaub gehen, sollten Sie einen Spülvorgang mit leerem Geschirrspüler durchlaufen lassen. Dann ziehen Sie den Netzstecker und drehen die Wasserzufuhr ab, lassen Sie die Tür leicht geöffnet. Dies lässt die Dichtungen länger leben und vermeidet Geruchsbildung während Ihrer Abwesenheit. -
Seite 28: Fehlerhilfe
Fehlerhilfe Sollte das Gerät nicht wie in dieser Anleitung beschrieben arbeiten, probieren Sie bitte zunächst die hier aufgelisteten Tipps aus, bevor Sie sich an eine Service-Firma wenden. Problem Mögliche Gründe Was ist zu tun? Geschirrspüler läuft nicht Sicherung ist durchgebrannt oder der Neue Sicherung einsetzten lassen oder Schutzschalter wieder aktivieren. -
Seite 29: Die Fehlerzeichen
Besteck hat schlechte Beschichtung Eine schlechte Beschichtung behindert die Trocknung. Solche Gegenstände sind für die Reinigung in diesem Gerät nicht geeignet. Geschirr ist nicht sauber Falsches Programm Wählen Sie ein stärkeres Programm Falsche Beladung der Geschirrkörbe Stellen Sie sicher, dass Sprüharme und Reinigerklappe nicht durch Geschirr blockiert sind. -
Seite 30: Die Geräteabmessungen
Die Geräteabmessungen Service-Adresse Sehr geehrter Kunde, wir danken Ihnen, dass Sie sich für dieses Produkt unseres Hauses entschieden haben. Wenn Sie unser Servicecenter kontaktieren, bereiten Sie bitte folgende Informationen vor: • Seriennummer des Gerätes (Seriennummer und Modelltyp befinden Sie auf dem Typenschild, was am Gerät und eventuell auch in der Garantiekarte angebracht ist) • Modelltyp • Kaufdatum... - Seite 31 - 31 - BDA_EGSP 14069 V.indd 31 18.12.2012 14:31:43...
- Seite 32 Diese Anleitung ist urheberrechtsgeschützt. Alle Rechte vorbehalten. Weder die Anleitung als Ganzes, noch Auszüge daraus dürfen ohne unsere vorherige, schriftliche Zustimmung reproduziert werden. Amica International GmbH 59387 Ascheberg Deutschland Irrtümer und Änderungen der Technischen Eigenschaften vorbehalten. BDA_EGSP 14069 V.indd 32 18.12.2012 14:31:43...
