Montagem

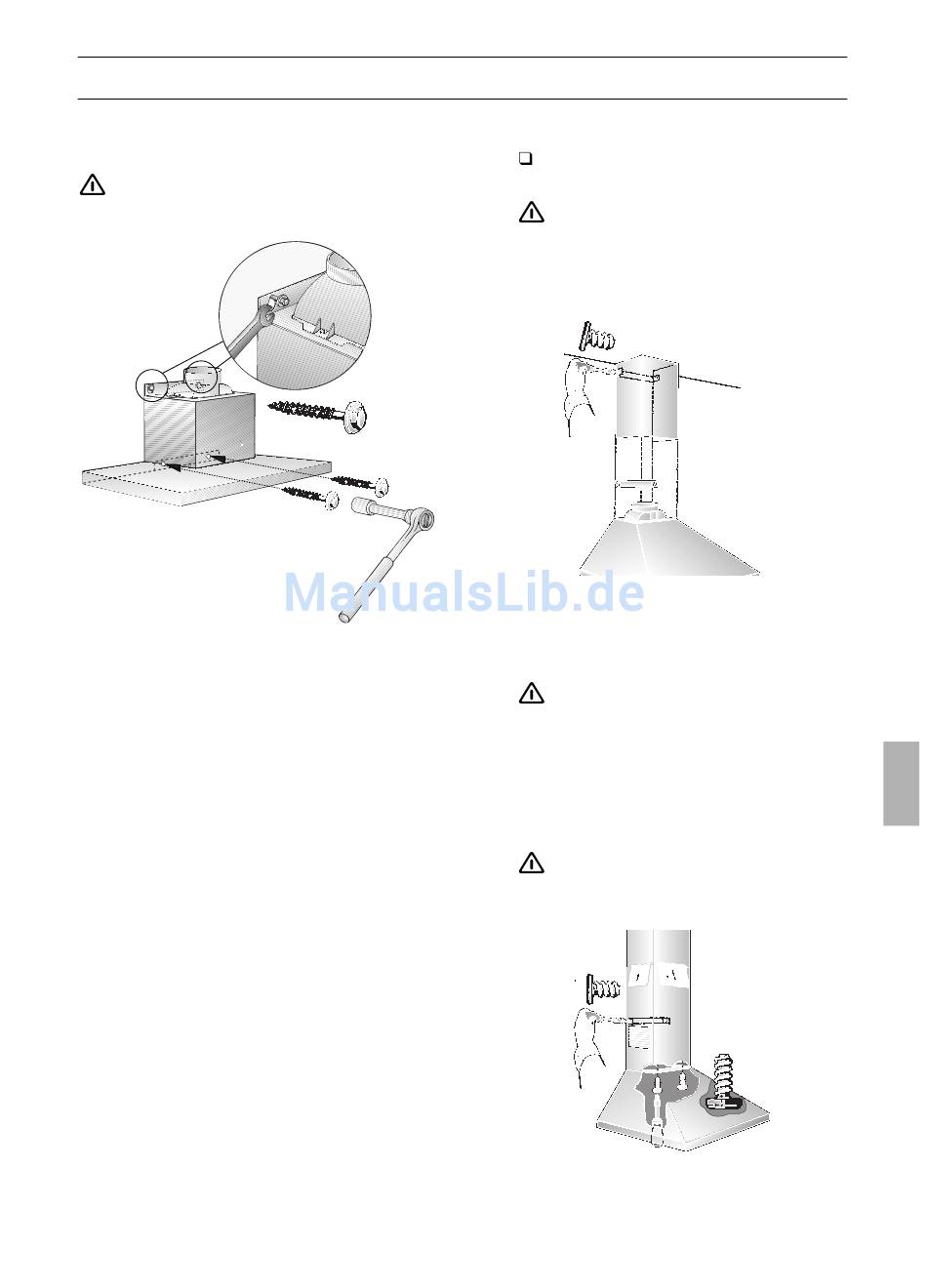

08. Aparafusar os 4 parafusos restantes
com arruela.
O exaustor deve ser alinhado, antes
de apertar os 4 parafusos.
09. Fazer a ligação do tubo de exaustão.
10. Fazer a ligação eléctrica.
11. Modelos em aço inoxidável:
Retirar a película de protecção nos
dois revestimentos da chaminé.
Evitar danos nas superfícies
sensíveis.
12. Com dois parafusos curtos, aparafusar
o revestimento superior da chaminé,
lateralmente, no ângulo de fixação.
13. Assentar e fixar o revestimento inferior
da chaminé no corpo do exaustor e,
com 2 parafusos longos, de cima para
baixo.
Evite provocar danos durante a
montagem, por ex. colocando o
gabarito sobre o canto do revestimento
inferior da chaminé.
Seguidamente, e com 2 parafusos
curtos, fixar bem o revestimento da
chaminé no ângulo de fixação.
Antes de apertar os dois
parafusos, é necessário ajustar o
revestimento da chaminé.
2.
14. Voltar a montar o filtro de gordura
(ver instruções de serviço).
1.
79
