Montasje

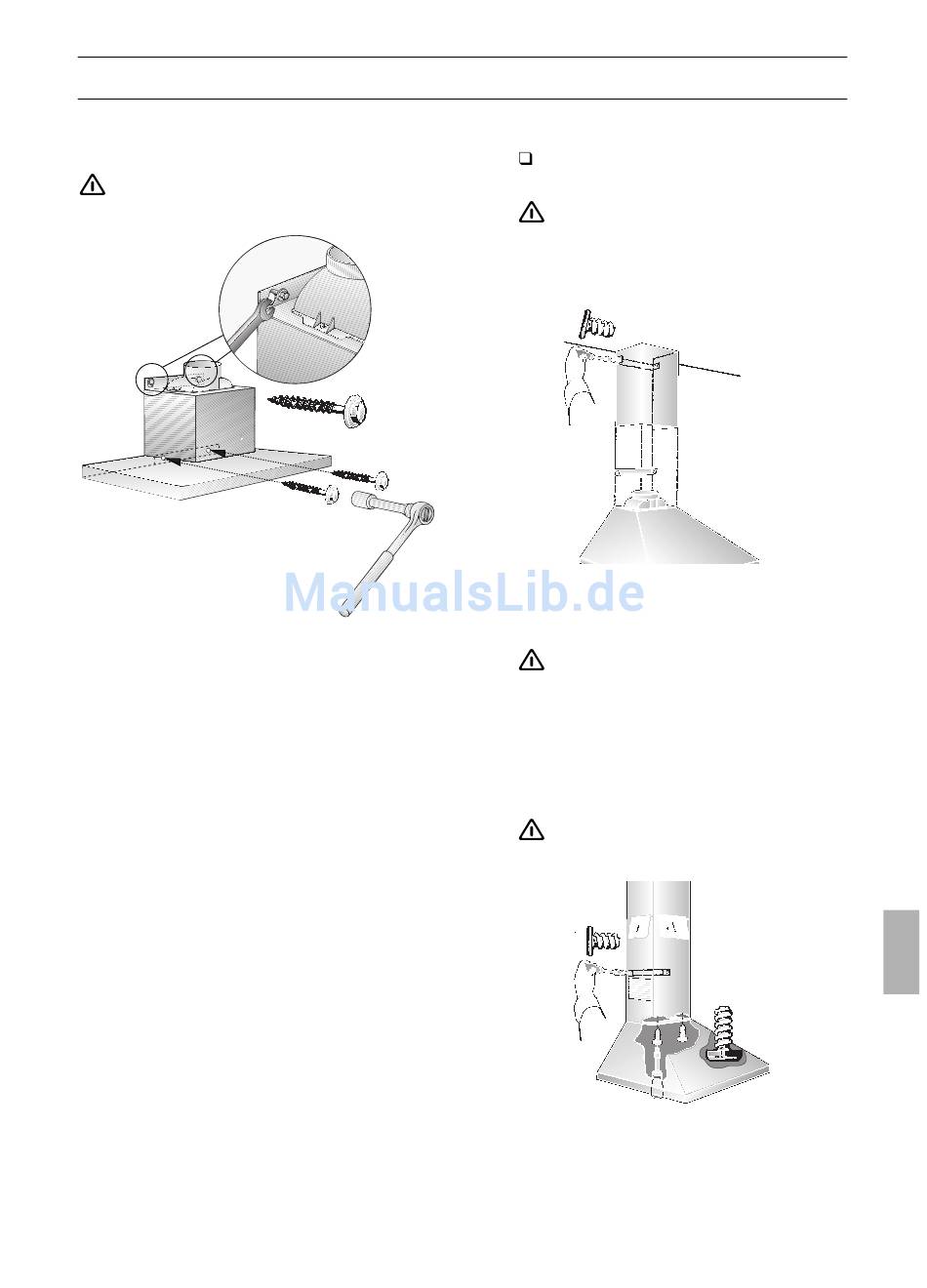

08. Skru inn de andre 4 skruene med
underlagsskiver.
Før de 4 skruene skrus fast må
damphetten rettes på plass.
09. Legg opp rørforbindelsen.
10. Foreta den elektriske tilkoplingen.
11. Utførelse i rustfritt stål:
Trekk av beskyttelsesfolien på begge
sider av pipeblenden.
Unngå skade på ømfintlige
overflater.
12. Skru den øvre pipeblenden fast på
siden av holdevinkelen.
13. Den nedre pipeblenden settes på
damphetten og skrus fast med 2 lange
skruer nedenfra på damphetten.
Unngå å få skraper når du setter
den på, idet du f.eks. bruker
monteringssjablonen som beskyttelse
over kanten på den nedre pipeblenden.
Deretter skrus pipeblenden fast til
holdevinkelen på siden med 2 korte
skruer.
Før fastskruing av de 2 skruene,
må pipeblenden rettes inn.
2.
14. Sett fettfilteret inn igjen
(se bruksanvisningen).
1.
101
