- Die Abzugshaube ausrichten und die vier Schrauben in
die Löcher am Oberschrank einschrauben. Verwenden
Sie hierzu die 4 mitgelieferten Schrauben N.
Zusätzliche Montageanleitungen
Regulierung des Schubfachs
Die Haube kann in Oberschrankteilen verschiedenster Tiefen
eingebaut werden.
Die vordere Seite des Schubteils kann durch geeignete
Regulierung seiner hinteren Anschläge jederzeit mit der Tiefe
des Oberschrankes in Uebereinstimmung gebracht werden.
Hierzu wie folgt vorgehen Die Schrauben "M" lösen, die
Winkel "G" entsprechend verschieben, die Schrauben "M"
wieder anziehen. Bild 6

Beschreibung der Dunstabzugshaube

Bild 1-2
1. Lichtschalter
2. Vorwahlschalter für die Leistungsstufen des Dunstabzugs
3. Arbeitsplatzbeleuchtung
4. Fettfilter/Fettfilterhalterungsrost
5. Leuchtenhalterung
6. Wrasenschirm
Entfernen der Fettfilter
a. Den Wrasenschirm vollständig herausziehen.
b. Die seitlichen Griffe C zur gegenüberliegenden Seite hin
drücken und die Filter herausziehen.
Wiederanbringen der Filter
a. Den Wrasenschirm vollständig herausziehen und den
Fettfilter zum Abdecken des Wrasenschirms anbringen.
b. Den Wrasenschirm erneut schließen und den zweiten
Fettfilter montieren.
Entfernen der Deckenleuchtenhalterung
a. Den Wrasenschirm vollständig herausziehen.
b. Die Öffnungsriegel
verschieben (in Richtung "open", so wie auf das Plastik
des Riegels selbst aufgedruckt).

Betrieb

Die Dunstabzugshaube ist mit einer Bedienungsblende
ausgestattet, die mit einer Steuerung für die Ansaugstärke
bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung
der Arbeitsplatzbeleuchtung versehen ist.
Bei starker Dampfentwicklung die höchste Betriebsstufe
einschalten. Es wird empfohlen, die Dunstabzugshaube schon
fünf Minuten vor Beginn des Kochvorganges einzuschalten
und sie nach dessen Beendigung noch ungefähr 15 Minuten
weiterlaufen zu lassen.

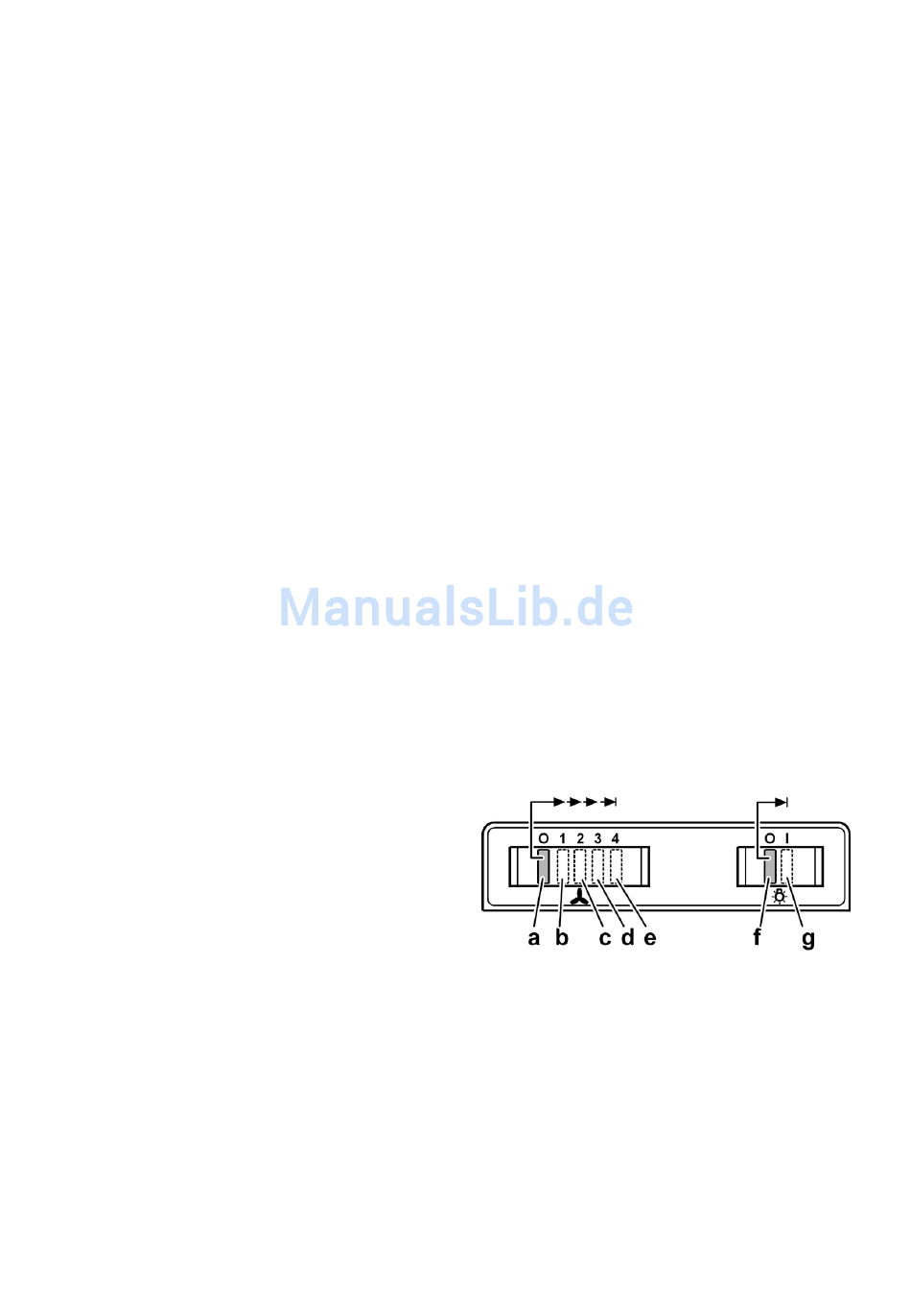

a. OFF Abzug
b. Geschwindigkeitsstufe (Absauglaeistung) 1
c. Geschwindigkeitsstufe (Absauglaeistung) 2
d. Geschwindigkeitsstufe (Absauglaeistung) 3
e. Geschwindigkeitsstufe (Absauglaeistung) 4
f. OFF Beleuchtung
g. ON Beleuchtung
5
der Stütze gegeneinander
