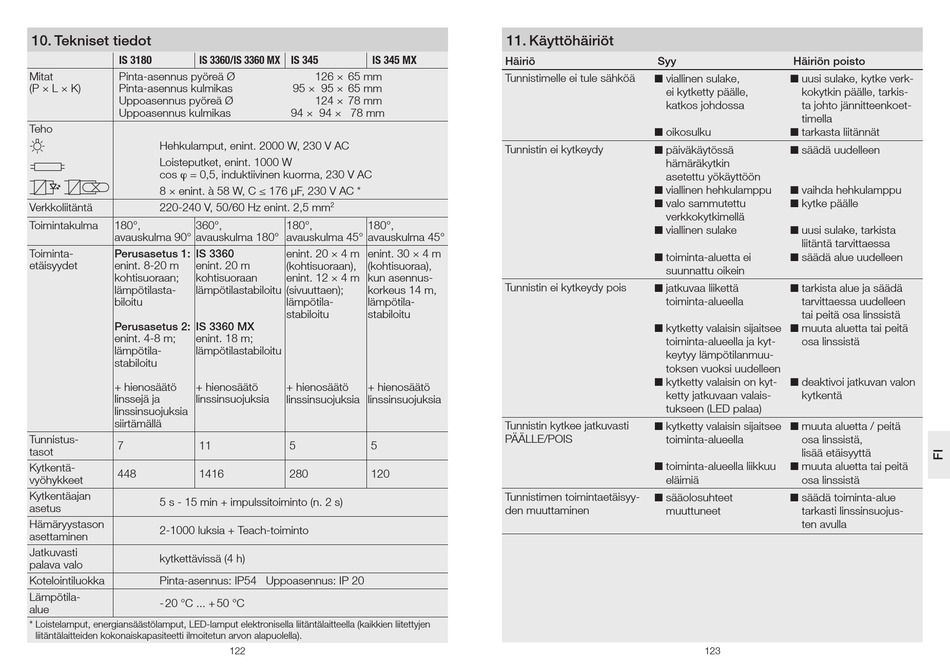

10. Tekniset tiedot

IS 3180 IS 3360/IS 3360 MX IS 345
Mitat Pinta-asennus pyöreä Ø
(P × L × K) Pinta-asennus kulmikas
Uppoasennus pyöreä Ø
Uppoasennus kulmikas
Teho
Hehkulamput, enint. 2000 W, 230 V AC
Loisteputket, enint. 1000 W
cos j = 0,5, induktiivinen kuorma, 230 V AC
8 × enint. à 58 W, C ≤ 176 µF, 230 V AC *
Verkkoliitäntä 220-240 V, 50/60 Hz enint. 2,5 mm
Toimintakulma 180°, 360°,
avauskulma 90° avauskulma 180°
Toiminta- Perusasetus 1: IS 3360
etäisyydet enint. 8-20 m enint. 20 m
kohtisuoraan; kohtisuoraan
lämpötilasta- lämpötilastabiloitu
biloitu
Perusasetus 2: IS 3360 MX
enint. 4-8 m; enint. 18 m;
lämpötila- lämpötilastabiloitu
stabiloitu
+ hienosäätö + hienosäätö
linssejä ja linssinsuojuksia
linssinsuojuksia
siirtämällä
Tunnistus-
7 11
tasot
Kytkentä-
448 1416
vyöhykkeet
Kytkentäajan
5 s - 15 min + impulssitoiminto (n. 2 s)
asetus
Hämäryystason
2-1000 luksia + Teach-toiminto
asettaminen
Jatkuvasti
kytkettävissä (4 h)
palava valo
Kotelointiluokka Pinta-asennus: IP54 Uppoasennus: IP 20
Lämpötila-
- 20 °C ... + 50 °C
alue
* Loistelamput, energiansäästölamput, LED-lamput elektronisella liitäntälaitteella (kaikkien liitettyjen
liitäntälaitteiden kokonaiskapasiteetti ilmoitetun arvon alapuolella).
IS 345 MX
126 × 65 mm
95 × 95 × 65 mm
124 × 78 mm
94 × 94 × 78 mm
2
180°, 180°,
avauskulma 45° avauskulma 45°
enint. 20 × 4 m enint. 30 × 4 m
(kohtisuoraan), (kohtisuoraa),
enint. 12 × 4 m kun asennus-
(sivuuttaen); korkeus 14 m,
lämpötila- lämpötila-
stabiloitu stabiloitu
+ hienosäätö + hienosäätö
linssinsuojuksia linssinsuojuksia
5 5
280 120
122
11. Käyttöhäiriöt
Häiriö Syy
Tunnistimelle ei tule sähköä
n viallinen sulake,
ei kytketty päälle,
katkos johdossa
n oikosulku
Tunnistin ei kytkeydy
n päiväkäytössä
hämäräkytkin
asetettu yökäyttöön
n viallinen hehkulamppu
n valo sammutettu
verkkokytkimellä
n viallinen sulake
n toiminta-aluetta ei
suunnattu oikein
Tunnistin ei kytkeydy pois n jatkuvaa liikettä
toiminta-alueella
n kytketty valaisin sijaitsee
toiminta-alueella ja kyt-
keytyy lämpötilanmuu-
toksen vuoksi uudelleen
n kytketty valaisin on kyt-
ketty jatkuvaan valais-
tukseen (LED palaa)
Tunnistin kytkee jatkuvasti n kytketty valaisin sijaitsee
PÄÄLLE/POIS
toiminta-alueella
n toiminta-alueella liikkuu
eläimiä
Tunnistimen toimintaetäisyy- n sääolosuhteet
den muuttaminen
muuttuneet
Häiriön poisto
n uusi sulake, kytke verk-
kokytkin päälle, tarkis-
ta johto jännitteenkoet-
timella
n tarkasta liitännät
n säädä uudelleen
n vaihda hehkulamppu
n kytke päälle
n uusi sulake, tarkista
liitäntä tarvittaessa
n säädä alue uudelleen
n tarkista alue ja säädä
tarvittaessa uudelleen
tai peitä osa linssistä
n muuta aluetta tai peitä
osa linssistä
n deaktivoi jatkuvan valon
kytkentä
n muuta aluetta / peitä
osa linssistä,
lisää etäisyyttä
n muuta aluetta tai peitä
osa linssistä
n säädä toiminta-alue
tarkasti linssinsuojus-
ten avulla
