Technische Daten

KMS 104/KMS 104 plus/KMS 105
Akustische Arbeitsweise ........... Druckgradienten-
empfänger
Richtcharakteristik .......... Niere/Niere/Superniere
Übertragungsbereich .................... 20 Hz...20 kHz
Feldübertragungs-
1)
faktor .................. 4,5 mV/Pa ± 1 dB –47 dBV
Nennimpedanz ....................................... 50 Ohm
Nennlastimpedanz .............................. 1000 Ohm
2)
Geräuschpegelabstand ,
3)
CCIR ....................................................... 66 dB
2)
Geräuschpegelabstand ,
3)
A-bewertet ............................................. 76 dB
Ersatzgeräuschpegel,
3)
CCIR ....................................................... 28 dB
Ersatzgeräuschpegel,
3)
A-bewertet .......................................... 18 dB-A
Grenzschalldruckpegel für
4)
0,5 % Klirrfaktor .................................. 150 dB
Max. Ausgangsspannung .......................... 12 dBu
5)
Speisespannung .............................. 48 V ± 4 V
5)
Stromaufnahme ..................................... 3,5 mA
Erforderlicher Steckverbinder .................... XLR3F
Gewicht .............................................. ca. 300 g
Durchmesser ............................................ 48 mm
Länge ................................................... 180 mm
94 dB SPL 1 Pa = 10 μbar
0 dB 20 μPa
1)
bei 1 kHz an 1 kOhm Nennlastimpedanz.
2)
bezogen auf 94 dB SPL
3)
nach IEC 60268-1;
CCIR-Bewertung nach CCIR 468-3, Quasi-Spitzenwert;
A-Bewertung nach IEC 61672-1, Effektivwert
4)
Klirrfaktor des Mikrofonverstärkers bei einer Eingangs-
spannung, die der von der Kapsel beim entsprechenden
Schalldruck abgegebenen Spannung entspricht.
5)
Phantomspeisung (P48, IEC 1938).
8
7.

Technical Specifications

KMS 104/KMS 104 plus/KMS 105
Acoustical op. principle ............. Pressure gradient
transducer
Directional pattern ................... cardioid/cardioid/
supercardioid
Frequency range .......................... 20 Hz...20 kHz
1)
Sensitivity .......... 4.5 mV/Pa ± 1 dB –47 dBV
Rated impedance ................................... 50 ohms
Rated load impedance ....................... 1000 ohms
2)
Signal-to-noise ratio ,
3)
CCIR ...................................................... 66 dB
2)
Signal-to-noise ratio ,
3)
A-weighted ............................................. 76 dB
Equivalent noise level,
3)
CCIR ....................................................... 28 dB
Equivalent noise level,
3)
A-weighted .......................................... 18 dB-A
Maximum SPL
4)
for less than 0.5 % THD ........................ 150 dB
Max. output voltage ................................. 12 dBu
5)
Supply voltage ................................ 48 V ± 4 V
5)
Current consumption .............................. 3.5 mA
Matching connector ................................... XLR3F
Weight ......................................... approx. 300 g
Diameter ................................................. 48 mm
Length .................................................. 180 mm
94 dB SPL 1 Pa = 10 μbar
0 dB 20 μPa
1)
at 1 kHz into 1 kohms rated load impedance.
2)
re 94 dB SPL
3)
according to IEC 60268-1;
CCIR-weighting acccording to CCIR 468-3, quasi peak;
A-weighting according to IEC 61672-1, RMS
4)
THD of microphone amplifier at an input voltage equivalent
to the capsule output at the specified SPL.
5)
Phantom powering (P48, IEC 1938).

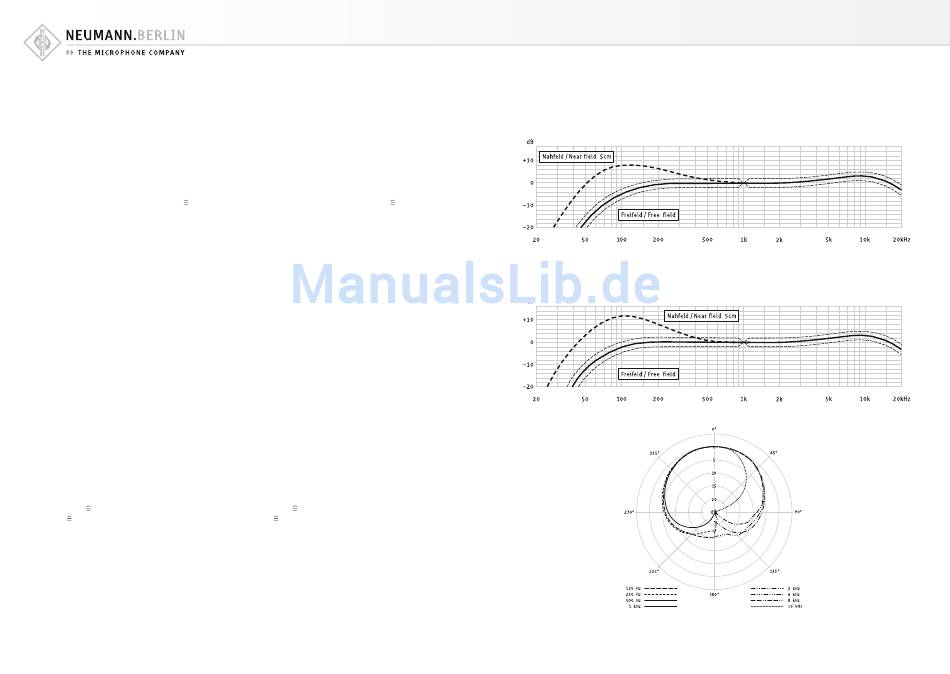

8. Frequenzgänge und Polardiagramme
Frequency Responses and Polar Patterns
KMS 104
gemessen im freien Schallfeld nach IEC 60268-4 / measured in free-field conditions (IEC 60268-4)
KMS 104 plus
KMS 104 / 104 plus
KMS 104/104 plus, KMS 105
