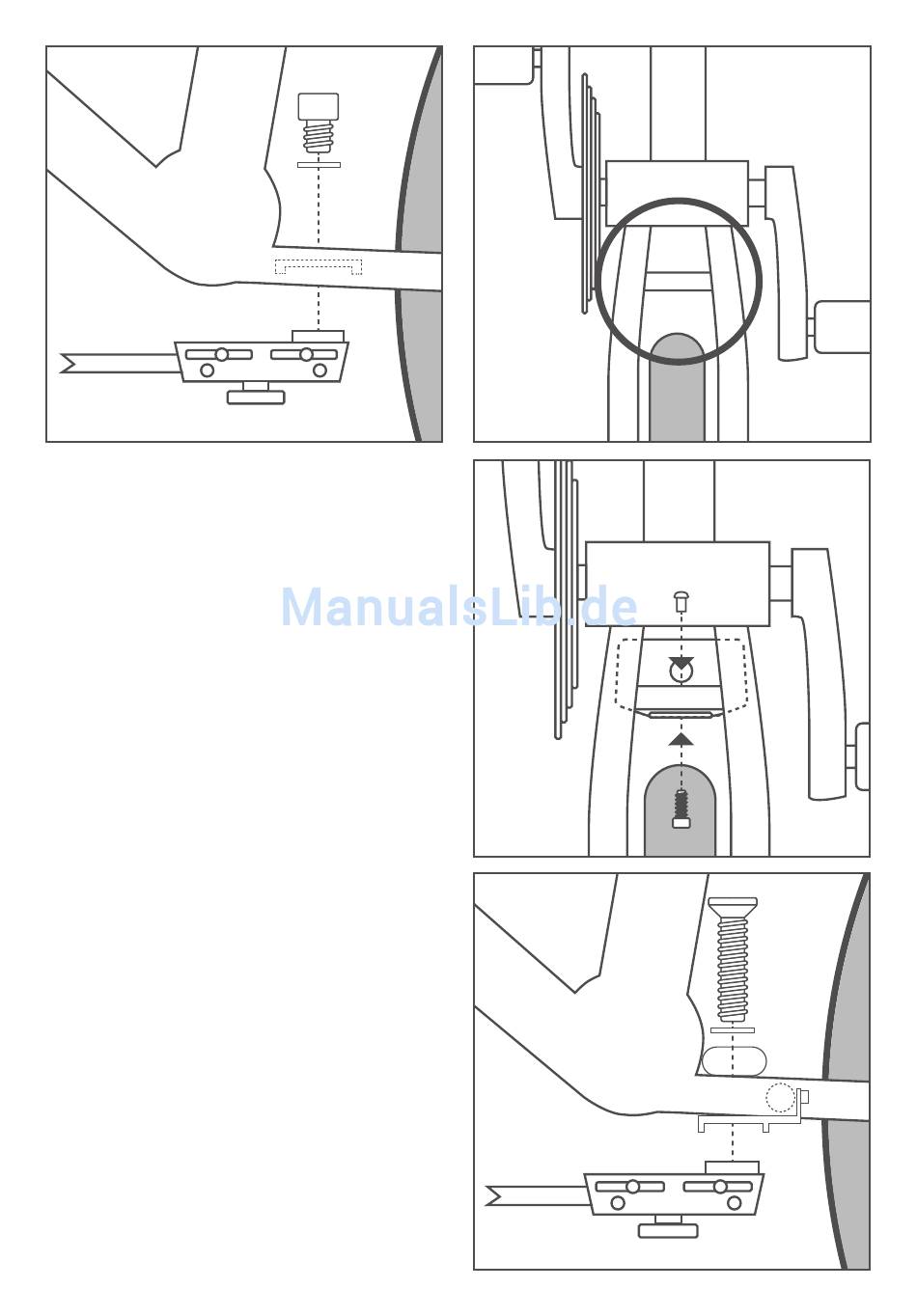

B02
Alternative Befestigung der
Montageplatte 01
Sollte dein Fahrrad über keine Fahr-
radständermontageplatte verfügen,
sondern über ein Querrohr [B03] an der
Hinterradstrebe kann das optionale
Montageset zur Befestigung der Mon-
tageplatte 01 verwendet werden.
Befestige die Kunststoffplatte 14 mit
der mitgelieferten Inbusschraube 14-1
+ Hülsenmutter 14-2 an der Unterseite
in Fahrtrichtung zeigend am Querrohr
der Hinterradstrebe [B04].
Klebe das Moosgummi 13-1 auf der
Gegenplatte 13 an. Lege die Gegen-
platte auf die Oberseite der Kettenstre-
be. Stecke die Inbusschraube 15 mit
aufgesteckter Fächerscheibe 15-1
durch das Loch der Gegenplatte 13 und
der Kunststoffplatte 14. Schraube die
Montageplatte 01, mit den Kabeln in
Fahrtrichtung nach vorne ausgerichtet,
auf der Unterseite an [B05].
Achte auf den verwindungsfreien Sitz
der befestigten Montageplatte 01.
B03
14-2
B04
B05
11
