Inhaltszusammenfassung für bintec elmeg x LTE Backup

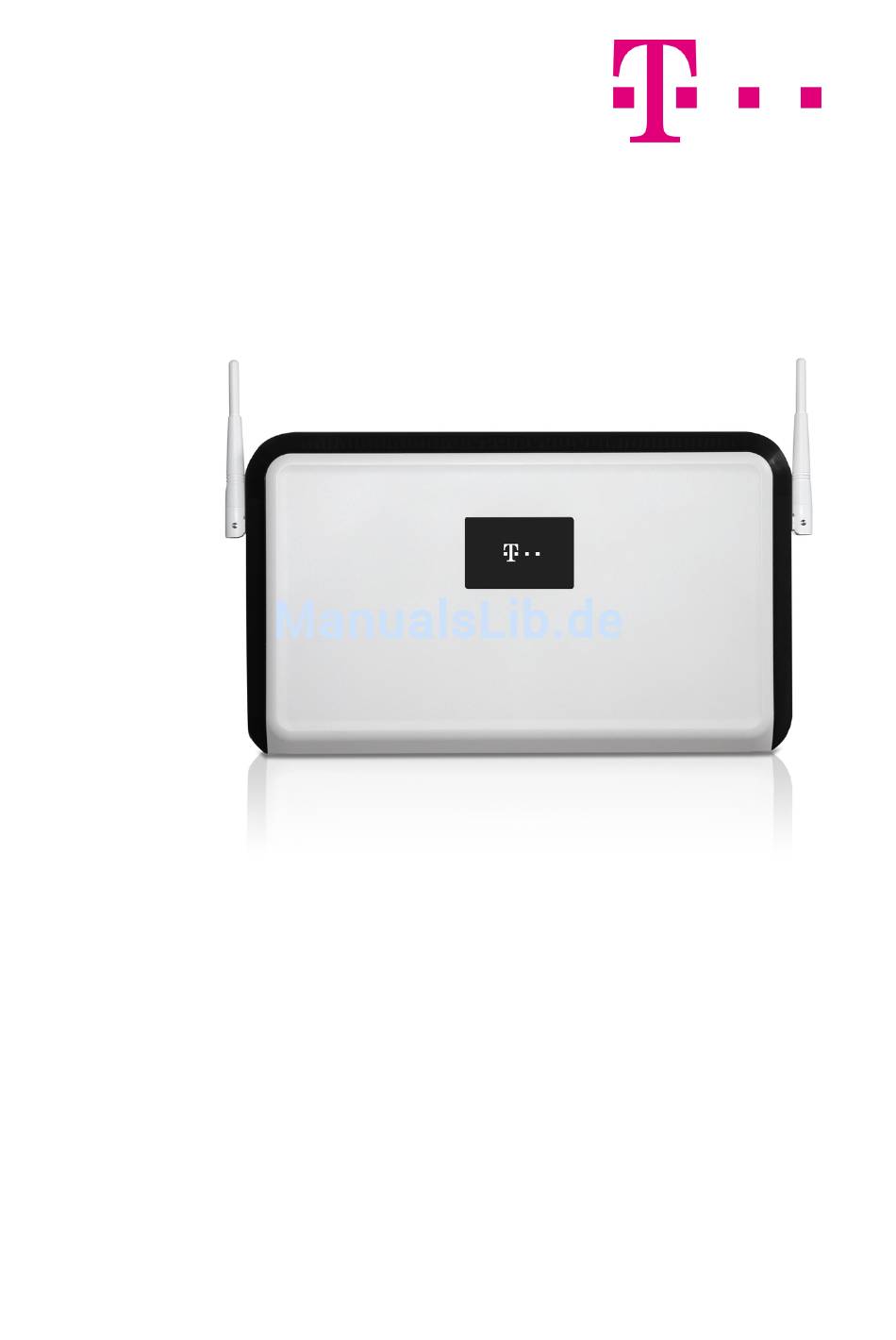

- Seite 1 Benutzerhandbuch Digitalisierungsbox Digitalisierungsbox LTE Backup (LTE 3302) Copyright© Version 5.1, 2018 bintec elmeg GmbH...
- Seite 2 Gewährleistung Änderungen in dieser Veröffentlichung sind vorbehalten. bintec elmeg GmbH gibt keinerlei Gewährleistung auf die in dieser Bedienungsanleitung enthaltenen In- formationen. bintec elmeg GmbH übernimmt keine Haftung für mittelbare, unmittelbare, Neben-, Folge- oder andere Schäden, die mit der Auslieferung, Bereitstellung oder Benutzung dieser Bedienungsanlei- tung im Zusammenhang stehen.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis bintec elmeg GmbH Inhaltsverzeichnis Kapitel 1 Digitalisierungsbox LTE Backup ..... 1 Einleitung ........ - Seite 4 Inhaltsverzeichnis bintec elmeg GmbH Digitalisierungsbox...
-
Seite 5: Kapitel 1 Digitalisierungsbox Lte Backup
1 Digitalisierungsbox LTE Backup bintec elmeg GmbH Kapitel 1 Digitalisierungsbox LTE Backup 1.1 Einleitung Im Folgenden beschreiben wir die Konfiguration, die notwendig ist, um im Fall eines Ausfalls der DSL- Verbindung mit einer Digitalisierungsbox LTE Backup automatisch eine Internetverbindung über das Mobilfunknetz aufzubauen. -
Seite 6: Netzwerkadresse Konfigurieren
1 Digitalisierungsbox LTE Backup bintec elmeg GmbH (4) Wählen Sie bei Physischer Ethernet-Port den Port aus. (5) Belassen Sie die restlichen Einstellungen und bestätigen Sie mit OK. Sie sehen in der Liste die konfigurierte Internetverbindung: 1.2.2 Netzwerkadresse konfigurieren Im nächsten Schritt konfigurieren Sie die Netzwerkadresse der Verbindung. Der Schnittstelle soll über DHCP dynamisch eine Adresse zugewiesen werden. -
Seite 7: Anschluss Und Konfiguration Der Digitalisierungsbox Lte Backup
1 Digitalisierungsbox LTE Backup bintec elmeg GmbH (3) Da diese Schnittstelle für eine Verbindung mit dem Internet verwendet wird, ist es wichtig, sie ge- gen Zugriffe von außen abzusichern. Bei Grundlegende IPv4-Parameter wählen Sie daher die Si- cherheitsrichtlinie aus. (4) Öffnen Sie dann die Erweiterten Einstellungen und schalten Sie die Option Standardroute er- stellen aus: (5) Bestätigen Sie Ihre Einstellungen mit OK. - Seite 8 1 Digitalisierungsbox LTE Backup bintec elmeg GmbH (6) Wenn Sie dazu aufgefordert werden, vergeben Sie ein neues Passwort. Beachten Sie die Anforde- rungen an das neue Passwort! (7) Wenn Sie die Eingabe mit Ändern bestätigen, erscheint zunächst die Fehlermeldung , weil Sie die PIN der SIM-Karte noch nicht eingegeben haben: Klicken Sie jetzt OK, um in die PIN-Verwaltung der SIM-Karte zu gelangen.
- Seite 9 1 Digitalisierungsbox LTE Backup bintec elmeg GmbH Sie hier sehen, dass • die WAN-Verbindung aktiv ist • die WAN-Schnittstelle eine IP-Konfiguration hat • der "Bridge-Mode" deaktiviert ist. (9) Sollte der Bridge Modus aktiviert sein, wechseln Sie in das Menü Konfiguration->Netzwerk->WAN->WAN-Verwaltung und deaktivieren dort die Bridge-Funktion.
-
Seite 10: Einrichten Der Lte-Verbindung Als Backup
1 Digitalisierungsbox LTE Backup bintec elmeg GmbH (11) Wählen Sie unter Konfiguration->WAN-Verwaltung ggf. Ihren Mobilfunkanbieter aus: 1.2.4 Einrichten der LTE-Verbindung als Backup Nach der erfolgreichen Konfiguration der Digitalisierungsbox LTE Backup wird der Digitalisierungsbox eine neue Netzwerkadresse für die LTE-Verbindung zugewiesen. Diese können Sie unter Systemver- waltung->Status->Physikalische Schnittstellen kontrollieren:... -
Seite 11: Optionale Einstellungen: Telefonie An Die Dsl-Verbindung Binden
1 Digitalisierungsbox LTE Backup bintec elmeg GmbH rität der LTE-Verbindung anzupassen: (2) Wählen Sie den Routentyp (3) Wählen Sie die Schnittstelle (4) Belassen Sie die Routenklasse auf (5) Wählen Sie die Metrik . (6) Bestätigen Sie Ihre Einstellungen mit OK. -
Seite 12: Konfigurationsschritte Im Überblick
1 Digitalisierungsbox LTE Backup bintec elmeg GmbH (4) Wählen Sie unter Standort den oben konfigurierten Standort, z. B. (5) Bestätigen Sie Ihre Einstellungen mit OK. (6) Wiederholen Sie den Vorgang gegebenenfalls für alle weiteren VoIP-Konten in der Liste. (7) Klicken Sie auf die Schaltfläche Konfiguration speichern oben rechts, um Ihre Konfiguration zu speichern. - Seite 13 1 Digitalisierungsbox LTE Backup bintec elmeg GmbH Einrichten der LTE-Verbindung als Backup Feld Menü Wert Routentyp Netzwerk ->Routen ->Konfiguration von IPv4-Routen ->Neu Schnittstelle Netzwerk ->Routen ->Konfiguration von IPv4-Routen ->Neu Metrik Netzwerk ->Routen ->Konfiguration von z. B. IPv4-Routen ->Neu Telefonie an die DSL-Verbindung binden Feld Menü...
