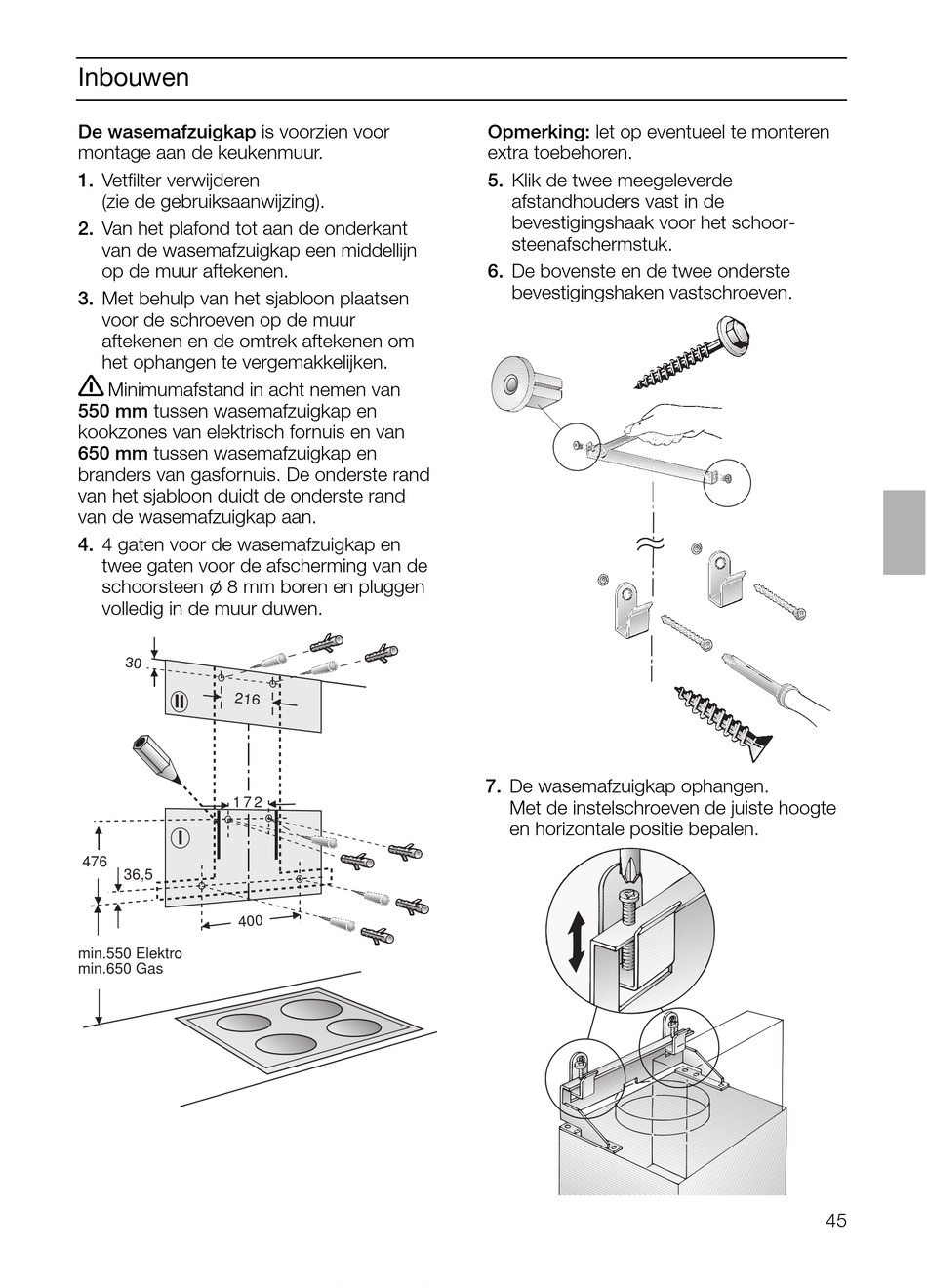

Inbouwen
De wasemafzuigkap is voorzien voor
montage aan de keukenmuur.
1. Vetfilter verwijderen
(zie de gebruiksaanwijzing).
2. Van het plafond tot aan de onderkant
van de wasemafzuigkap een middellijn
op de muur aftekenen.
3. Met behulp van het sjabloon plaatsen
voor de schroeven op de muur
aftekenen en de omtrek aftekenen om
het ophangen te vergemakkelijken.
Minimumafstand in acht nemen van
550 mm tussen wasemafzuigkap en
kookzones van elektrisch fornuis en van
650 mm tussen wasemafzuigkap en
branders van gasfornuis. De onderste rand
van het sjabloon duidt de onderste rand
van de wasemafzuigkap aan.
4. 4 gaten voor de wasemafzuigkap en
twee gaten voor de afscherming van de
schoorsteen l 8 mm boren en pluggen
volledig in de muur duwen.
1 7 2
476
36,5
min.550 Elektro
min.650 Gas
Opmerking: let op eventueel te monteren
extra toebehoren.
5. Klik de twee meegeleverde
afstandhouders vast in de
bevestigingshaak voor het schoor-
steenafschermstuk.
6. De bovenste en de twee onderste
bevestigingshaken vastschroeven.
7. De wasemafzuigkap ophangen.
Met de instelschroeven de juiste hoogte
en horizontale positie bepalen.
45
