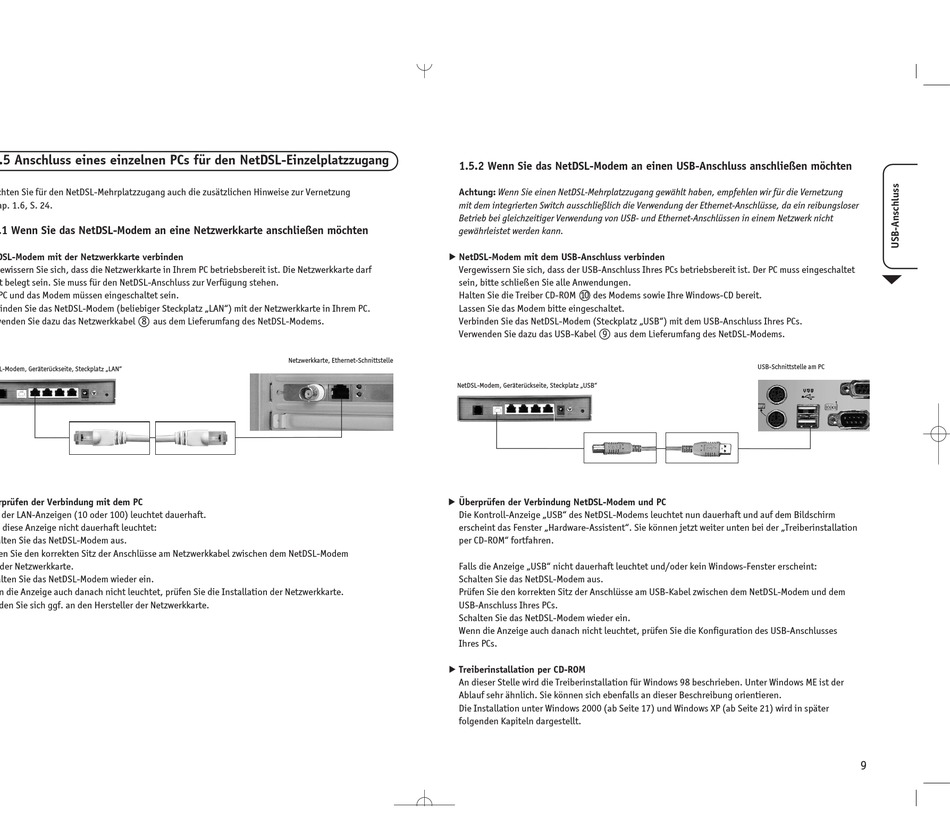

1.5 Anschluss eines einzelnen PCs für den NetDSL-Einzelplatzzugang
Beachten Sie für den NetDSL-Mehrplatzzugang auch die zusätzlichen Hinweise zur Vernetzung
in Kap. 1.6, S. 24.
1.5.1 Wenn Sie das NetDSL-Modem an eine Netzwerkkarte anschließen möchten
NetDSL-Modem mit der Netzwerkkarte verbinden
s
Vergewissern Sie sich, dass die Netzwerkkarte in Ihrem PC betriebsbereit ist. Die Netzwerkkarte darf
nicht belegt sein. Sie muss für den NetDSL-Anschluss zur Verfügung stehen.
Der PC und das Modem müssen eingeschaltet sein.
Verbinden Sie das NetDSL-Modem (beliebiger Steckplatz „LAN") mit der Netzwerkkarte in Ihrem PC.
Verwenden Sie dazu das Netzwerkkabel 8 aus dem Lieferumfang des NetDSL-Modems.
NetDSL-Modem, Geräterückseite, Steckplatz „LAN"
Überprüfen der Verbindung mit dem PC
s
Eine der LAN-Anzeigen (10 oder 100) leuchtet dauerhaft.
Falls diese Anzeige nicht dauerhaft leuchtet:
Schalten Sie das NetDSL-Modem aus.
Prüfen Sie den korrekten Sitz der Anschlüsse am Netzwerkkabel zwischen dem NetDSL-Modem
und der Netzwerkkarte.
Schalten Sie das NetDSL-Modem wieder ein.
Wenn die Anzeige auch danach nicht leuchtet, prüfen Sie die Installation der Netzwerkkarte.
Wenden Sie sich ggf. an den Hersteller der Netzwerkkarte.
8
1.5.2 Wenn Sie das NetDSL-Modem an einen USB-Anschluss anschließen möchten
Achtung: Wenn Sie einen NetDSL-Mehrplatzzugang gewählt haben, empfehlen wir für die Vernetzung
mit dem integrierten Switch ausschließlich die Verwendung der Ethernet-Anschlüsse, da ein reibungsloser
Betrieb bei gleichzeitiger Verwendung von USB- und Ethernet-Anschlüssen in einem Netzwerk nicht
gewährleistet werden kann.
NetDSL-Modem mit dem USB-Anschluss verbinden
s
Vergewissern Sie sich, dass der USB-Anschluss Ihres PCs betriebsbereit ist. Der PC muss eingeschaltet
sein, bitte schließen Sie alle Anwendungen.
Halten Sie die Treiber CD-ROM 10 des Modems sowie Ihre Windows-CD bereit.
Lassen Sie das Modem bitte eingeschaltet.
Verbinden Sie das NetDSL-Modem (Steckplatz „USB") mit dem USB-Anschluss Ihres PCs.
Verwenden Sie dazu das USB-Kabel 9 aus dem Lieferumfang des NetDSL-Modems.
Netzwerkkarte, Ethernet-Schnittstelle
NetDSL-Modem, Geräterückseite, Steckplatz „USB"
Überprüfen der Verbindung NetDSL-Modem und PC
s
Die Kontroll-Anzeige „USB" des NetDSL-Modems leuchtet nun dauerhaft und auf dem Bildschirm
erscheint das Fenster „Hardware-Assistent". Sie können jetzt weiter unten bei der „Treiberinstallation
per CD-ROM" fortfahren.
Falls die Anzeige „USB" nicht dauerhaft leuchtet und/oder kein Windows-Fenster erscheint:
Schalten Sie das NetDSL-Modem aus.
Prüfen Sie den korrekten Sitz der Anschlüsse am USB-Kabel zwischen dem NetDSL-Modem und dem
USB-Anschluss Ihres PCs.
Schalten Sie das NetDSL-Modem wieder ein.
Wenn die Anzeige auch danach nicht leuchtet, prüfen Sie die Konfiguration des USB-Anschlusses
Ihres PCs.
Treiberinstallation per CD-ROM
s
An dieser Stelle wird die Treiberinstallation für Windows 98 beschrieben. Unter Windows ME ist der
Ablauf sehr ähnlich. Sie können sich ebenfalls an dieser Beschreibung orientieren.
Die Installation unter Windows 2000 (ab Seite 17) und Windows XP (ab Seite 21) wird in später
folgenden Kapiteln dargestellt.
USB-Schnittstelle am PC
9
