Führen Sie Folgendes aus, um das CH6640E an der Wand zu montieren:
1. Drucken Sie eine Kopie der Montage-Schablone
2. Messen Sie die ausgedruckte Schablone mit einem Lineal, um sicherzustellen,
dassSie die richtige Größe besitzt.
3. Verwenden Sie einen Körner, um den Mittelpunkt der Löscher zu markieren.
4. Suchen Sie die Markierungen für die Befestigungslöcher an der Wand.
5. Bohren Sie die Löcher bis zu einer Mindesttiefe von 1 1/2 Zoll (3,8 cm). Verwenden
Sie M3,5 x 38 mm (#6 x 11/2 Zoll) Schrauben mit einer flachen Unterseite und einem
maximalen Schraubenkopfdurchmesser von 9,0 mm, um das CH6640E zu
befestigen.

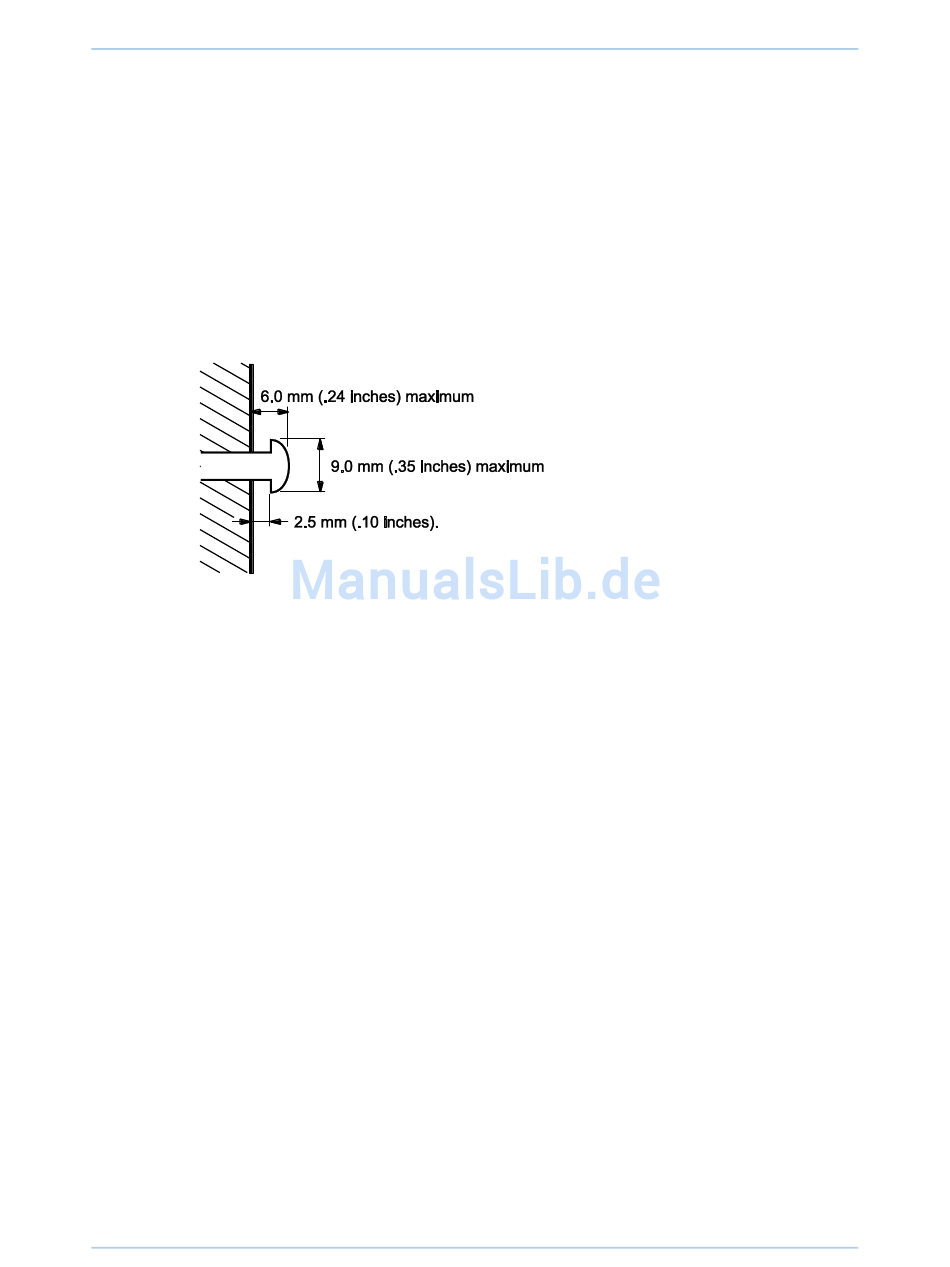

6. Verwenden Sie einen Schraubendreher und drehen Sie jede Schraube bis ein Teil
wie in der folgenden Abbildung gezeigt aus der Wand herausragt.
Es muss ein Abstand von 0,10 Zoll (2,5 mm) zwischen der W and und der
Unterseite des Schraubenkopfes bestehen.
7. Bringen Sie das CH6640E so an, dass die Öffnungen an der Rückseite des Gerätes
über den Befestigungsschrauben liegen.
8. Schieben Sie das CH6640E nach unten, bis es an der Oberseite der
Schlüsselöffnung stoppt.
9. Bringen Sie das Koaxialkabel und die Ethernetverbindung nach der Montage wieder
an.
10. Stecken Sie das Stromkabel in den +12VDC Anschluss des Gateway und der
Steckdose.
11. Verlegen Sie das Kabel so, dass keine Sicherheitsrisiken enstehen.
aus..
