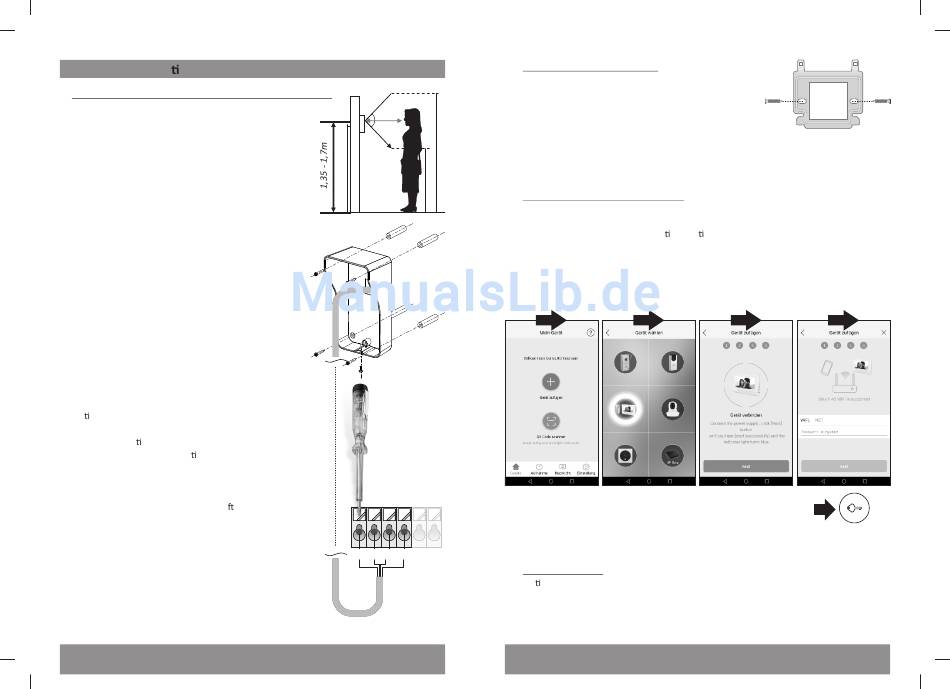

Installa on der IP Video Türsprechanlage
A: Montage der Außenstelle (nur Aufputzmontage möglich)
1. Nehmen sie das Schutzgehäuse, um die Bohrlöcher
zu markieren. Beachten sie, dass der Montageort von
der Rückseite mit dem 4-Draht Anschlusskabel zum
Monitor sowie ggf. mit Kabeln für Tür- und Toröffner
zu erreichen ist. Wir empfehlen eine Montagehöhe
von 1,35 bis 1,70 Meter Höhe. Vermeiden sie
möglichst direkte Sonneneinstrahlung und direkten
Regen
2. Stecken sie das 4-adrige Kabel durch das rechteckige
Loch des Gehäuses und schließen sie die Drähte an
die Steckverbindungen Nummer 1-4 an:
- 1 Audiodraht – grün
- 2 Erdungsdraht – blau
- 3 Videodraht – braun
- 4 Stromversorgungsdraht – schwarz
Die Drähte haben keinen speziellen Verbinder, daher
können auch vorhandene Drähte genutzt werden.
Beachten sie hierbei aber, dass ein
Leitungsdurchmesser von mind. 4 x 0,5mm²
vorhanden sein muss und begrenzen sie die Länge
des Kabels auf max. 30 Meter
3. Op onal schließen sie die Kabel für den elektrischen
Türöffner an die Steckverbinder 5 und 6 an. Für den
Türöffner benö gen sie 2 x 1,0 mm² Leitungen.
Details und Verkabelungsop onen entnehmen die
dem Punkt "Anschluss eines Türöffners"
4. Schrauben sie das Gehäuse mit Dübeln und
Schrauben fest an die Wand, beschri en sie das
Namensschild
5. Setzen sie die Außeneinheit in das
Gehäuse und fixieren es mit der Imbusschraube
Drücken Sie die
Verbindungsstück
voll in zum
Verbinden das
Kabel
1 Audio - grün
2 Erdung - blau
3 Video - braun
4 Strom - schwarz
1 2 3 4 5 6
-3-
B: Montage des Innenmonitors
6. Nutzen sie den Montagebügel, um Bohrlöcher zu
markieren und schrauben sie diesen an die
Innenwand, sodass das 4-adrige Kabel und das
Adapterkabel (plus ggf. Kabel für Tür- und Toröffner)
von der Rückseite zugeführt werden können
7. Schließen sie das 4-adrige Verbindungskabel zur Außenstelle and die Anschlüsse
Nummer 1-4 an. Beachten sie dabei, dass sie die gleiche Reihenfolge nutzen, wie bei
der Außenstelle. Schließen sie dann den Adapter an den Monitor an und setzen sie
ihn auf den Montagebügel
C: Das System mit der APP verbinden
8. Downloaden sie die ELRO Intercom APP aus dem google playstore für Android oder
aus dem Apple AppStore für IoS Smartphones
9. Ihr Smartphone muss sich zur Ers nstalla on im gleichen WiFi Netz befinden, wie der
Innenmonitor. Stecken sie den Adapter nun in eine Steckdose und warten sie, bis es
deutlich BEEP macht
10. Öffnen sie die APP and drücken "+", um ein Gerät hinzuzufügen. Folgen sie sodann
den Aunweisungen in der APP unter "Smart Konfig". Halten sie ihr WiFi Passwort
bereit!
1
2
DV447WIP
11. Sollte die Verbindung nicht gelingen, setzen sie den Monitor
zurück auf Werkseinstellung, indem sie den TÜR ÖFFNEN Knopf
mindestens 5 Sekunden drücken und veruchen sie es erneut
12. Jetzt sind sie bereit, Besucher an der Tür via APP auf dem Smartphone zu begrüßen,
innerhalb und außerhalb des WiFi Netzwerks
C: Mehrere Nutzer
13. Op onal: Wenn mehrere Nutzer die Anlage über Ihre Smartphones bedienen sollen,
müssen diese die APP herunterladen und "Gerät zufügen via QR Code" wählen.
Gehen Sie in den Geräteeinstellungen auf QR Code und lassen sie den Geräte QR
Code abscannen
3
4
Tür öffnen
