So setzen Sie die zweite UPS Optionskarte in die Host UPS ein:
Dieses Verfahren sollte Anwendung finden, wenn Sie den SNMP-EN
Adapter zusätzlich zu einer anderen Compaq Optionskarte oder einem
anderen Adapter installieren.
1. Befolgen Sie die jeweiligen Anleitungen im Options-Kit zur Installation der
Compaq Multi Server-UPS-Interfacekarte, der Compaq UPS Skalierungs-
Interfacekarte oder des SNMP-EN Adapters in Optionssteckplatz 1.
2. Folgen Sie zum Installieren des SNMP-EN Adapters als zweiten Adapter
in Optionssteckplatz 2 den Anleitungen in dieser Anleitung.
3. Schließen Sie das Datenübertragungskabel des SNMP-EN Adapters (in
Erweiterungssteckplatz 2) an einen seriellen Anschluss der Host-UPS an.
Wiederanschließen aller Geräte
Schließen Sie die Netzwerkgeräte wieder an die UPS an, und schalten Sie die
UPS ein. Weitere Informationen finden Sie unter dem Stichwort „Bedienung"
im Compaq UPS Bedienungs- und Referenzhandbuch (im Lieferumfang des
UPS-Kits).

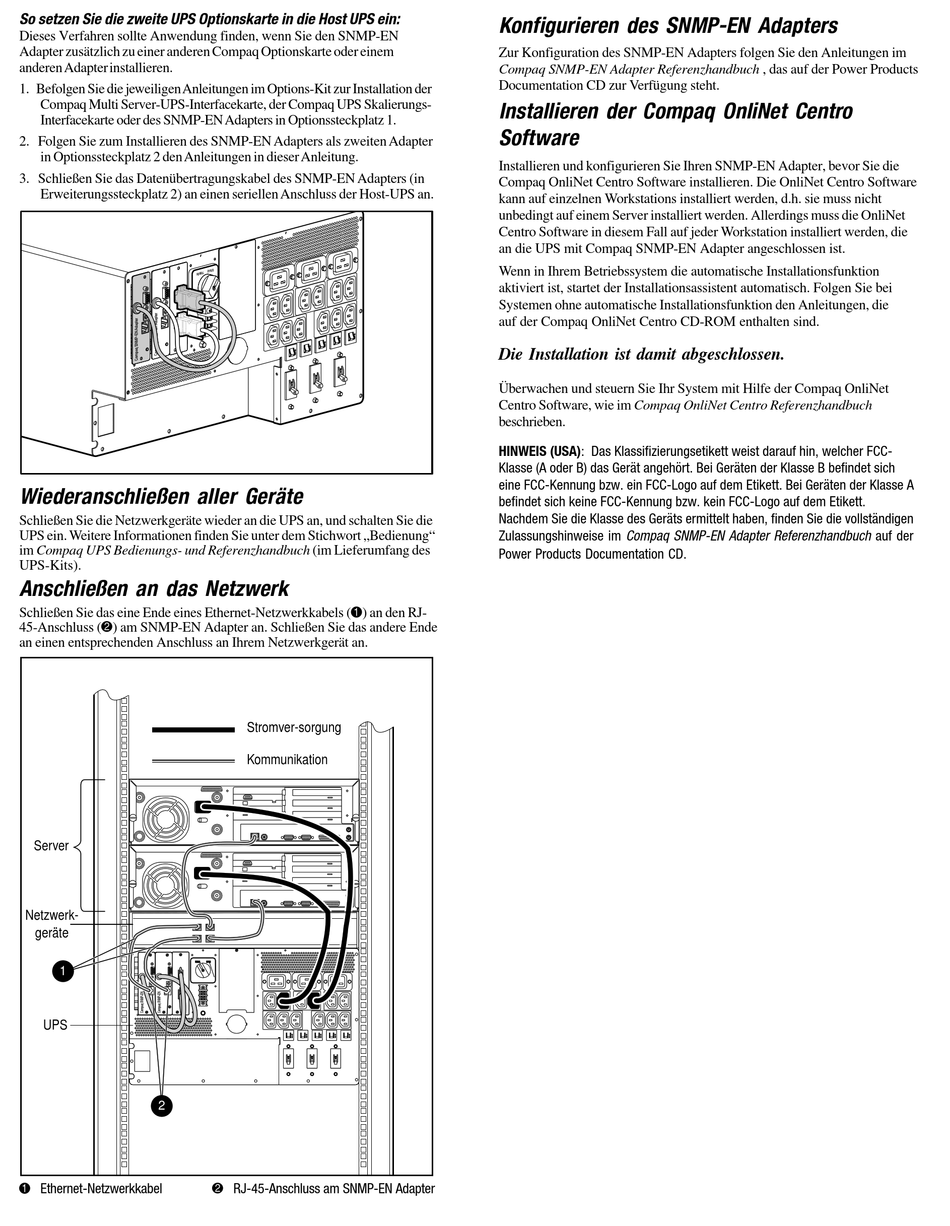

Anschließen an das Netzwerk
Schließen Sie das eine Ende eines Ethernet-Netzwerkkabels (1) an den RJ-
45-Anschluss (2) am SNMP-EN Adapter an. Schließen Sie das andere Ende
an einen entsprechenden Anschluss an Ihrem Netzwerkgerät an.
Server
Netzwerk-
geräte
1
UPS
2
1 Ethernet-Netzwerkkabel
BY PA SS
NO RM AL
Stromver-sorgung
Kommunikation
2 RJ-45-Anschluss am SNMP-EN Adapter
Konfigurieren des SNMP-EN Adapters
Zur Konfiguration des SNMP-EN Adapters folgen Sie den Anleitungen im
Compaq SNMP-EN Adapter Referenzhandbuch , das auf der Power Products
Documentation CD zur Verfügung steht.
Installieren der Compaq OnliNet Centro
Software
Installieren und konfigurieren Sie Ihren SNMP-EN Adapter, bevor Sie die
Compaq OnliNet Centro Software installieren. Die OnliNet Centro Software
kann auf einzelnen Workstations installiert werden, d.h. sie muss nicht
unbedingt auf einem Server installiert werden. Allerdings muss die OnliNet
Centro Software in diesem Fall auf jeder Workstation installiert werden, die
an die UPS mit Compaq SNMP-EN Adapter angeschlossen ist.
Wenn in Ihrem Betriebssystem die automatische Installationsfunktion
aktiviert ist, startet der Installationsassistent automatisch. Folgen Sie bei
Systemen ohne automatische Installationsfunktion den Anleitungen, die
auf der Compaq OnliNet Centro CD-ROM enthalten sind.
Die Installation ist damit abgeschlossen.
Überwachen und steuern Sie Ihr System mit Hilfe der Compaq OnliNet
Centro Software, wie im Compaq OnliNet Centro Referenzhandbuch
beschrieben.
HINWEIS (USA): Das Klassifizierungsetikett weist darauf hin, welcher FCC-
Klasse (A oder B) das Gerät angehört. Bei Geräten der Klasse B befindet sich
eine FCC-Kennung bzw. ein FCC-Logo auf dem Etikett. Bei Geräten der Klasse A
befindet sich keine FCC-Kennung bzw. kein FCC-Logo auf dem Etikett.
Nachdem Sie die Klasse des Geräts ermittelt haben, finden Sie die vollständigen
Zulassungshinweise im Compaq SNMP-EN Adapter Referenzhandbuch auf der
Power Products Documentation CD.
