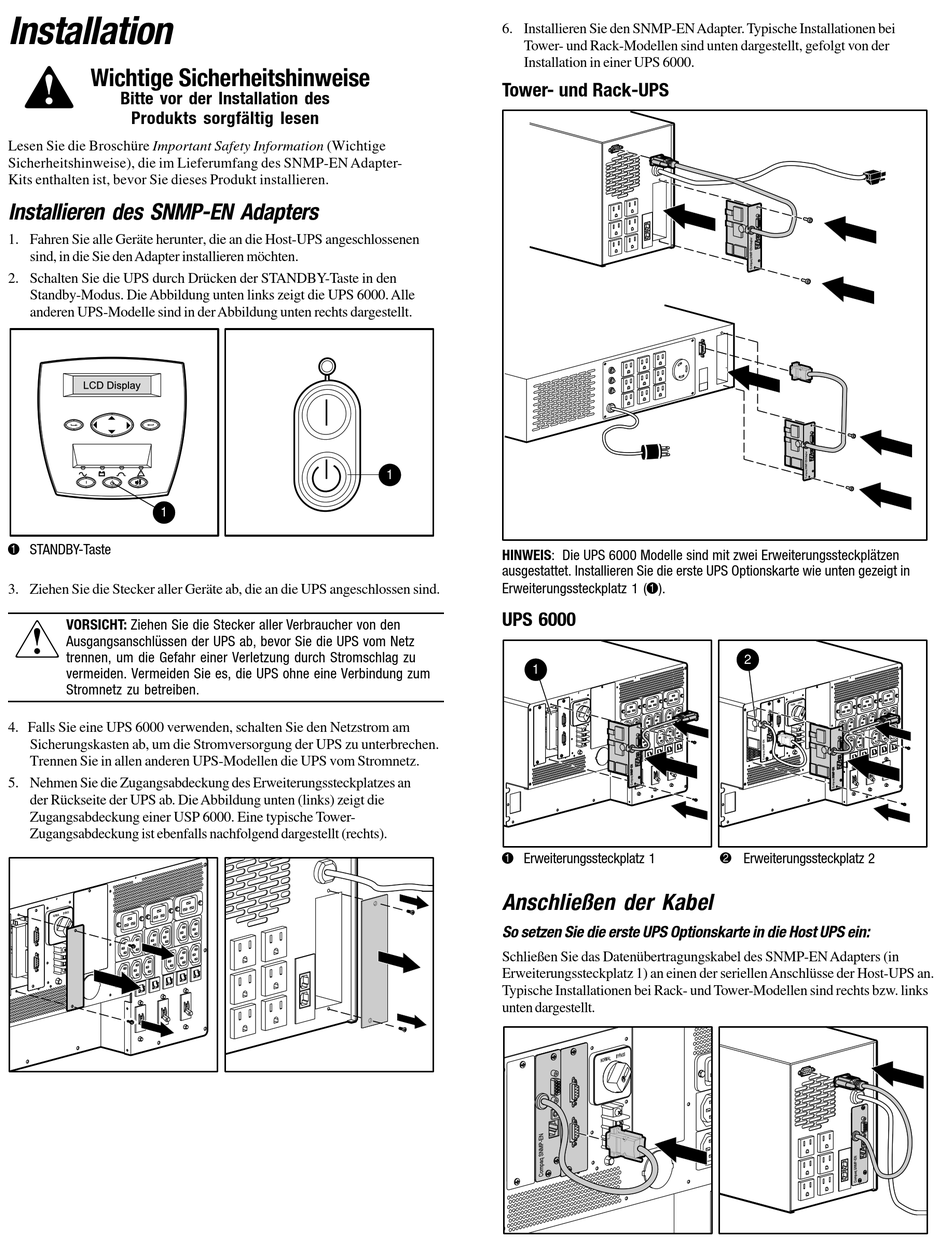

Installation
Wichtige Sicherheitshinweise
Bitte vor der Installation des
Produkts sorgfältig lesen
Lesen Sie die Broschüre Important Safety Information (Wichtige
Sicherheitshinweise), die im Lieferumfang des SNMP-EN Adapter-
Kits enthalten ist, bevor Sie dieses Produkt installieren.
Installieren des SNMP-EN Adapters
1. Fahren Sie alle Geräte herunter, die an die Host-UPS angeschlossenen
sind, in die Sie den Adapter installieren möchten.
2. Schalten Sie die UPS durch Drücken der STANDBY-Taste in den
Standby-Modus. Die Abbildung unten links zeigt die UPS 6000. Alle
anderen UPS-Modelle sind in der Abbildung unten rechts dargestellt.
1
1 STANDBY-Taste
3. Ziehen Sie die Stecker aller Geräte ab, die an die UPS angeschlossen sind.
VORSICHT: Ziehen Sie die Stecker aller Verbraucher von den
Ausgangsanschlüssen der UPS ab, bevor Sie die UPS vom Netz
trennen, um die Gefahr einer Verletzung durch Stromschlag zu
vermeiden. Vermeiden Sie es, die UPS ohne eine Verbindung zum
Stromnetz zu betreiben.
4. Falls Sie eine UPS 6000 verwenden, schalten Sie den Netzstrom am
Sicherungskasten ab, um die Stromversorgung der UPS zu unterbrechen.
Trennen Sie in allen anderen UPS-Modellen die UPS vom Stromnetz.
5. Nehmen Sie die Zugangsabdeckung des Erweiterungssteckplatzes an
der Rückseite der UPS ab. Die Abbildung unten (links) zeigt die
Zugangsabdeckung einer USP 6000. Eine typische Tower-
Zugangsabdeckung ist ebenfalls nachfolgend dargestellt (rechts).
BY PA SS
NO RM AL
6. Installieren Sie den SNMP-EN Adapter. Typische Installationen bei
Tower- und Rack-Modellen sind unten dargestellt, gefolgt von der
Installation in einer UPS 6000.
Tower- und Rack-UPS
1
HINWEIS: Die UPS 6000 Modelle sind mit zwei Erweiterungssteckplätzen
ausgestattet. Installieren Sie die erste UPS Optionskarte wie unten gezeigt in
Erweiterungssteckplatz 1 (1).
UPS 6000
1
1 Erweiterungssteckplatz 1
Anschließen der Kabel
So setzen Sie die erste UPS Optionskarte in die Host UPS ein:
Schließen Sie das Datenübertragungskabel des SNMP-EN Adapters (in
Erweiterungssteckplatz 1) an einen der seriellen Anschlüsse der Host-UPS an.
Typische Installationen bei Rack- und Tower-Modellen sind rechts bzw. links
unten dargestellt.
2
BYP ASS
NOR MAL
2 Erweiterungssteckplatz 2
BY PA SS
NO RM AL
BYP ASS
NOR MAL
