Audio
Zusätzlich erforderliche Unterlagen für den Komplettservice
Additionally required Service Documents for the Complete Service
Service
Manual
Sicherheit
Safety
Materialnr./Part No.
72010 800 0000
Materialnummer/Part Number 72010 771 0000
Änderungen vorbehalten/Subject to alteration • Printed in Germany MÜ
E-BS 38 0700 • 8002/8012, 8005/8015, 8006/8016
http:\\www.grundig.com

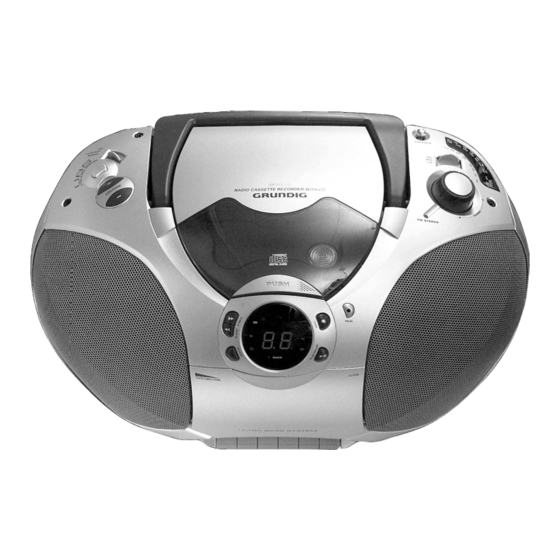

Service Manual
RR 640 CD
GDL52..
RR 670 CD
GDL53..
Grundig Service
Technik:
TV
TV
SAT
VCR/LiveCam
HiFi/Audio
Car Audio
Telekommunikation
Fax:
Planatron
(8.00-22.00 Uhr)
Ersatzteil-Verkauf:
Telefon:
Fax:
Hotline Deutschland...
...Mo.-Fr. 8.00-18.00 Uhr
0180/52318-41
0180/52318-49
0180/52318-48
0180/52318-42
0180/52318-43
0180/52318-44
0180/52318-45
0180/52318-51
0180/52318-99
...Mo.-Fr. 8.00-19.00 Uhr
0180/52318-40
0180/52318-50
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Grundig RR 670 CD
Inhaltszusammenfassung für Grundig RR 670 CD
- Seite 1 Service Manual Audio RR 640 CD GDL52.. RR 670 CD GDL53.. Grundig Service Hotline Deutschland..Mo.-Fr. 8.00-18.00 Uhr Technik: 0180/52318-41 0180/52318-49 Zusätzlich erforderliche Unterlagen für den Komplettservice 0180/52318-48 Additionally required Service Documents for the Complete Service VCR/LiveCam 0180/52318-42 HiFi/Audio 0180/52318-43...
-
Seite 2: Allgemeiner Hinweis
Verdrahtungsplan – RR 640 CD ..........3 - 2 Wiring Diagram – RR 640 CD ............ 3 - 2 Verdrahtungsplan – RR 670 CD ..........3 - 4 Wiring Diagram – RR 670 CD ............ 3 - 4 Schaltpläne: Circuit Diagrams: CD-Teil ................... -
Seite 3: Allgemeiner Teil
RR 640 CD / RR 670 CD Allgemeiner Teil / General Section Allgemeiner Teil General Section Service-Hinweise Service Hints Cassettenteil Cassette Section Überprüfen Sie vor Beginn der Service-Arbeiten, ob die Magnetköpfe, Before commencing service work, ensure that the magnetic heads, the die Tonwelle und die Gummiandruckrolle frei von Bandabrieb sind. -
Seite 4: Auf Einen Blick
– Werden mehr als 21 Titel gespeichert, wird die Programmierung Die Funktionen „Aktuellen Titel wiederholen“ und „Eine CD wiederholen gelöscht. (REPEAT)“ können beim RR 670 CD auch mit der Fernbedienung ange- wählt werden. Benutzen Sie hierfür die Taste »MODE«. Musikprogramm abspielen Passage eines Titels suchen In Stellung Stopp »... -
Seite 5: Operating Hints
VOLUME Adjusts the volume. Note: CD operation with the remote control during playback (RR 670 CD only): Headphone jack for connecting a headphone set with a jack plug (ø 3.5 mm) on the left side of the device. Press MODE once to repeat a track. - Seite 6 Note: in the » PROG.« button flashes. With the RR 670 CD, the current track and the whole CD can also be Press the » PROG.« button to store the track. repeated using the remote control. To do this, use the »MODE« button.
-
Seite 7: Ausbauhinweise
RR 640 CD / RR 670 CD Allgemeiner Teil / General Section Ausbauhinweise Disassembly Instructions 1. Gehäuserückwand abnehmen 1. Removing the Rear of the Cabinet - 12 Schrauben A (Fig. 1) herausdrehen. - Undo the 12 screws A (Fig. 1). - Seite 8 Allgemeiner Teil / General Section RR 640 CD / RR 670 CD 2. Gehäuseoberteil abnehmen 2. Removing the Top of the Cabinet - Gehäuserückwand abnehmen (Pkt. 1). - Remove the rear of the cabinet (para 1). - 2 Schrauben E und Schraube F herausdrehen (Fig. 3).
- Seite 9 RR 640 CD / RR 670 CD Allgemeiner Teil / General Section 3. Bedienteil ausbauen 3. Removing the Control Unit - Gehäuseoberteil abnehmen (Pkt. 2). - Remove the top of the cabinet (para 2). - Das aufgeklebte Display-Fenster mit Hilfe eines geeigneten Saug- - Pull off the glued-on display window toward the front using an knopfes, wie in Fig.
- Seite 10 Allgemeiner Teil / General Section RR 640 CD / RR 670 CD - 3 Schrauben O (Fig. 16) herausdrehen und Lautstärkeplatte nach - Undo the 3 screws O (Fig. 16) then tilt up the volume control PCB oben klappen (nur bei RR 670 CD).
- Seite 11 RR 640 CD / RR 670 CD Allgemeiner Teil / General Section Fig. 22 Fig. 23 6. CD-Laufwerk ausbauen 6. Removing the CD Drive Unit - Gehäuserückwand abnehmen (siehe Pkt. 1). - Remove the rear of the cabinet (para 1).
- Seite 12 Abgleichvorschriften / Adjustment Procedures RR 640 CD / RR 670 CD Abgleichvorschriften 1. Cassettenteil Messgeräte/Messmittel: Frequenzzähler, NF-Voltmeter, Tonhöhenschwankungsmesser, z.B. Fe-Testcassette 449. Abgleich Vorbereitung Abgleichvorgang 1. Bandgeschwin- Frequenzzähler an Kopfhörerbuchse. Mit dem Einstellregler (im Cassetten-Motor) ± digkeit z.B. Testcassette 449 einlegen, 3150Hz abspielen.
- Seite 13 RR 640 CD / RR 670 CD Abgleichvorschriften / Adjustment Procedures 2. Tuner Messgeräte: Messsender, Wobbelsender, Oszilloskop, Frequenzzähler. Funktionsschalter: Radio Abgleich Vorbereitung Abgleichvorgang 1. AM-ZF Wobbelsender 465kHz über Rahmenantenne in L506 Mit T501 auf Maximum einstellen. (Ferritantenne) einkoppeln. Oszilloskop an Messpunkt (CN501 Pin 1/3).
-
Seite 14: Adjustment Procedures
Abgleichvorschriften / Adjustment Procedures RR 640 CD / RR 670 CD Adjustment Procedures 1. Cassette Deck Measuring instruments/equipment: Frequency counter, AF-voltmeter, wow and flutter meter, e.g. Fe test cassette 449. Adjustment Preparations Adjustment Process 1. Tape speed Connect the frequency counter to the headphone socket. - Seite 15 RR 640 CD / RR 670 CD Abgleichvorschriften / Adjustment Procedures 2. Tuner Measuring instruments: Signal generator, sweep generator, oscilloscope, frequency counter. Function switch: Radio Adjustment Preparations Adjustment Process 1. AM IF Couple in a sweep signal of 465kHz to L506 (ferrite aerial) Adjust to maximum with T501.
- Seite 16 RR 640 CD / RR 670 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Blockdiagramm – RR 640 CD / Block Diagram – RR 640 CD Blockdiagramm – RR 670 CD / Block Diagram – RR 670 CD 3 - 1 GRUNDIG Service...
- Seite 17 RR 640 CD / RR 670 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 640 CD / RR 670 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Verdrahtungsplan – RR 640 CD / Wiring Diagram – RR 640 CD Kopfhörerplatte...
- Seite 18 RR 640 CD / RR 670 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 640 CD / RR 670 CD Verdrahtungsplan – RR 670 CD / Wiring Diagram – RR 670 CD Gleichrichterplatte Rectifier Board Kopfhörerplatte...
- Seite 19 RR 640 CD / RR 670 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 640 CD / RR 670 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams CD-Teil / CD Part R769 FUNCTION BOARD...
- Seite 20 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 640 CD / RR 670 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 640 CD / RR 670 CD CD-Servo-Platte / CD Servo Board Tuner-Platte / Tuner Board Bestückungsseite / Component Side...
- Seite 21 RR 640 CD / RR 670 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 640 CD / RR 670 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Tuner-Teil / Tuner Part IC 501 CXA1538S FM STEREO / AM RADIO AT AM &...
- Seite 22 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 640 CD / RR 670 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 640 CD / RR 670 CD NF-Teil / AF Part +14.87V (RADIO) +14.18V...
- Seite 23 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Hauptplatte / Main Board – RR 640 CD Lautstärkeplatte – nur bei RR 670 CD / Volume Board – only RR 670 CD Bestückungsseite / Component Side IC 801 PT2249A...
- Seite 24 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 640 CD / RR 670 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 640 CD / RR 670 CD Funktionsplatte – RR 640 CD / Function Board – RR 640 CD Bestückungsseite / Component Side...
- Seite 25 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 640 CD / RR 670 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Funktionsplatte – RR 670 CD / Function Board RR 670 CD Bestückungsseite / Component Side VOLUME BOARD...
- Seite 26 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 640 CD / RR 670 CD Bedienteil – RR 640 CD / Keyboard – RR 640 CD Bedienteil – RR 670 CD / Keyboard – RR 670 CD CD PART CN706...
- Seite 27 RR 640 CD / RR 670 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Gleichrichterplatte, Kopfhörerplatte / Rectifier Board, Headphone Board MAIN BOARD P202 AF PART CN201/202 Page 3 - 13 Gleichrichterplatte / Rectifier Board Kopfhörerplatte / Headphone Board Bestückungsseite / Component Side...
- Seite 28 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 640 CD / RR 670 CD IC-Blockdiagramme / IC Block Diagrams IC702 KA9258D IC703 CXP401 89 90 91 92 95 94 30 31 54 55 14 15 16 17 18 19 20 21 22...
- Seite 29 RR 640 CD / RR 670 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams IC701 CXA2542AQ PD1 IV RF SUMMING AMP SENS2 PD2 IV LASER POWER CONTROL ↓ SENS1 F IV AMP FE AMP C. OUT FO. BIAS WINDOW COMP.
- Seite 30 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 640 CD / RR 670 CD AM RF FM RF FM/AM LPF 2 DISCRI MUTE FE OUT MULTIPLEX REGULATOR FM FE REGULATOR AM FE PD 1 MUTING 1/2 COUNTER...
- Seite 31 RR 640 CD / RR 670 CD Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists RR 640 CD GRUNDIG Service 4 - 1...
- Seite 32 Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists RR 640 CD / RR 670 CD RR 670 CD 4 - 2 GRUNDIG Service...
- Seite 33 RR 640 CD / RR 670 CD Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists Cassettenlaufwerk / Cassette Drive Mechanism (Materialnummer / Part Number 75955 005 2700) GRUNDIG Service 4 - 3...
-
Seite 34: Ersatzteilliste Spare Parts List
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION © POS. NO. FIG. PART NUMBER QTY. Ersatzteilliste AUDIO Spare Parts List 0094.000 75955 005 3500 MAGNET A MAGNET A 0095.000 75955 005 2800 MAGNETHALTER CHUCKING PLATE A 0096.000 75955 005 8700 ANDRUCKSCHEIBE CD CHUCKING PLATE CD 0097.000 75955 024 9300... - Seite 35 75955 024 5900 TAKTSCHALTER EVQJAC04M S 00605 75955 024 5900 TAKTSCHALTER EVQJAC04M S 00606 75955 024 5900 TAKTSCHALTER EVQJAC04M 75314 110 5100 RR 670 CD CHROM RR 670 CD CHROME PUSHBUTTON SWITCH (NON-LOCKING) 0001.000 75955 024 7400 DECORATION PLATTE TUER CA DECORATION PLATE DOOR CAS 0002.000...
- Seite 36 POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG © POS. NO. FIG. PART NUMBER QTY. POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION 0096.000 75955 005 2800 MAGNETHALTER CHUCKING PLATE A LED 00604 75955 024 5300 LE-DIODE TS-3122 3MM ROT T 00504...
