Seite 1

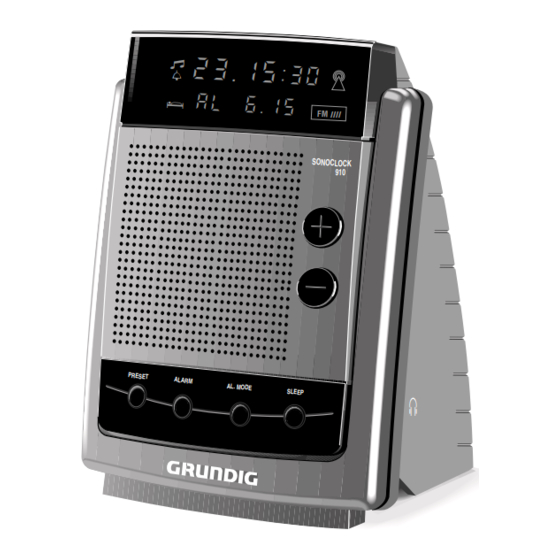

M 7-C / M 17-C / M 27-C Allgemeiner Teil / General Section Service Manual Audio sonoclock 910 Zusätzlich erforderliche Unterlagen für den Komplettservice Additionally required Service Manuals for the Complete Service Btx * 32700 # Service Service Sachnummer Manual Manual Part Number 72010-754.40...
Digitalvoltmeter Digital Voltmeter NF-Voltmeter AF Voltmeter Beachten Sie bitte das GRUNDIG Meßtechnik-Programm, das Sie Please note the Grundig Catalog “Test and Measuring Equipment” obtainable from: unter folgender Adresse erhalten: GRUNDIG electronics GmbH GRUNDIG electronics GmbH Würzburger Str. 150, D-90766 Fürth/Bay Würzburger Str.
910 Allgemeiner Teil / General Section Bedienhinweise Dieses Kapitel enthält Auszüge aus der Bedienungsanleitung. Weitergehende Informationen entnehmen Sie bitte der gerätespezifischen Bedienungsanleitung, deren Sachnummer Sie in der entsprechenden Ersatzteilliste finden. Rundfunkempfang Synchronisation der Uhr Nachdem die Funkuhr angeschlossen wurde, erscheint im Display: •...
Der Zeitzeichensender DCF 77 sendet die in Mitteleuropa gültige Mitteleuropäische Zeit (MEZ) bzw. die Dieses Gerät besitzt einen seriellen Datenausgang (Cinch-Buchse DATA OUT hinter Abdeckung in Geräte- Mitteleuropäische Sommerzeit (MESZ) aus. Bei einer Verwendung des SONOCLOCK 910 in einer anderen Rückseite) zur exakten Zeit-Synchronisation von PC’s und Computer-Netzwerken.
• If you wish to indicate e.g. the local time in the U.K. (one hour earlier), you have to install the time zone at -1 (hour). At a received time (from DCF 77) of e.g. 17.45, SONOCLOCK 910 will now show 16.45, being the local time in the U.K..
910 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs sonoclock 910 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs Schaltpläne und Druckplattenabbildungen C155 Circuit Diagrams and Layout of PCBs FM-OSC-BUFFER Q113 1,25V 2SC2236 C161 R120 R142 +10.5V...
Seite 8
Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs sonoclock 910 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs sonoclock 910 Clock Board Volume Board Function Board CLOCK BOARD L201 FD201 8-MT-76GNK DISPLAY Jack Board C201 L202...
Seite 9
910 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs Clock Board Component side PIN11 (IC201) PIN28 (IC201) TC201 Clock Board Solder side IC201 M38102M Pinbelegung (von oben gesehen) Pin Configuration (top view) 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33...
Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs sonoclock 910 Main Board Component side T O N E CONTROL DOWN TRANSF. AC 4V ~ -24.9V DC-VOL UREF ANT. AGND TRANSF. AC 27V ~ HEADPHONE TRANSF. SPEAKER AC 9V ~...
Seite 11
910 Ersatzteilliste und Explosionszeichnung / Spare Parts List and Exploded View Ersatzteilliste und Explosionszeichnung / Spare Parts List and Exploded View GRUNDIG Service 4 - 1...
