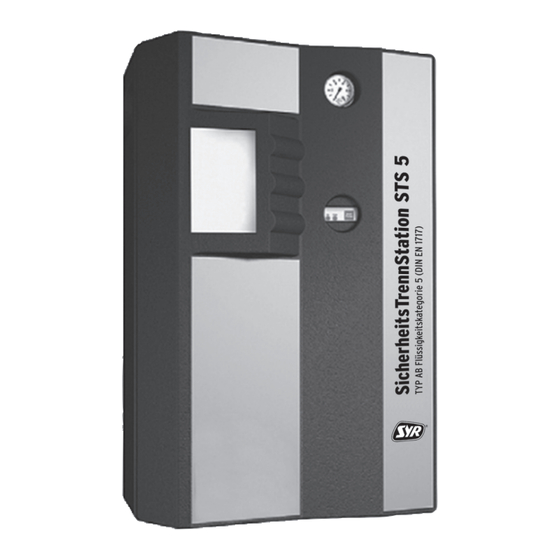

- Seite 1 Haustechnik mit System Installationsanleitung Sicherheitstrennstation STS 5...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis: Vorwort Lieferumfang Allgemeine Hinweise Wandmontage Hinweise Anschluß Leitungen Anschluß Trinkwasserleitung Anschluß Überlauf Anschluß Druckleitung Inbetriebnahme Störung beseitigen Technische Maße Ersatzteile Vor Installation und Betrieb unbedingt lesen! Alle Sicherheitshinweise beachten! Für zukünftige Verwendung sicher aufbewahren! Diese Installationsanleitung enthält wichtige Hinweise und Warnvermerke. Bitte vor Installation, elektrischem Anschluß... -
Seite 3: Vorwort
Bei der Übernahme des Gerätes überzeugen Sie sich genau • vom Zustand des Gerätes • von der Vollständigkeit des Lieferumfangs 1.1 Lieferumfang • Sicherheitstrennstation STS 5 • T-Stück 1” - 1/2” - 1” • Wandhalterung • Schlagdämpfer 1/2” AG • Wandbefestigungssatz •... -
Seite 4: Wandmontage
1.3 Wandmontage Bevor das Gerät installiert wird achten Sie darauf, dass bei einem späteren Kanalanschluß die Rückstauebene beachtet werden muß, siehe hierzu Kapitel 1.6, Anschluß Überlauf. Befestigen Sie das Gerät: • in einem trockenen und frostfreien Raum, z.B. Keller. • in einem Raum mit Bodenabfluß zum Kanal. •... -
Seite 5: Anschluß Trinkwasserleitung
• Das Gerät von oben in die Wandhalterung einschieben und dabei überprüfen, dass die Aufnahmen wieder in den entsprechenden Führungen sitzen, siehe Rückansicht Bild 2 und 3. - Achten Sie darauf, dass das Gerät ordnungsgemäß in den Führungen der Wandhalterung liegt und soweit nach unten geschoben wird, bis die Haltelasche wieder spürbar einrastet. - Seite 6 - Montieren Sie den beiliegenden Trinkwasserfilter in den Zulauf der Sicherheitstrennstation, siehe Bild 4-6. - Achten Sie darauf, dass die Rohrverbindung genau in der Flucht liegt, da es sonst zu Verspannungen im Gerät kommen kann. - Das Schwimmerventil bei der Installation der Trinkwasserleitung nicht verdrehen oder verbiegen, ggf. an den entsprechenden Schlüsselflächen des Schwimmerventils ge- genhalten, siehe Bild 5 (schwarz eingefärbt)! • Der Auftriebskörper des Schwimmerventils muß senkrecht im Trinkwasserbehälter ausgerichtet sein, siehe Bild 5 (hellgrau eingefärbt)!
-
Seite 7: Anschluß Überlauf
1.6 Anschluß Überlauf Wenn das Gerät unterhalb der Rückstauebene installiert wird, muß der Überlauf in eine Hebeanlage eingeleitet werden, die das Wasser oberhalb der Rückstauebene über eine Rohrschleife in den Kanal einleitet. • Das DN 50 Ablaufrohr des Gerätes (siehe Untenansicht Bild 6.) über eine freie Fall- strecke von mindestens 50 mm und einem nachgeschalteten DN70-Trichter in Kanal oder... -
Seite 8: Anschluß Druckleitung
• Dichten Sie nun den Druckschalldämpfer in den 1/2”-Eingang des T-Stückes. • Montieren Sie nun die vorinstallierte Rohrstrecke mit dem Reduzierstück an die Ausgangsver- schraubung der STS 5. Achten Sie auf ein nicht zu starkes Anzugsmoment (ca. 2 - 4 Nm). -
Seite 9: Wichtiger Installationshinweis
Wichtiger Installationshinweis: Je nach Anwendungsfall (z.B. Tröpfchengartenbewässerung) ist der Einbau eines separaten Trinkwasserausdehnungsgefäßes zu prüfen. Durch den Einbau eines solchen Gefäßes wird das evtl. "Takten" der Pumpe verhindert. Nutzen Sie zur Auslegung ein geeignetes Auslegungsprogramm. Ein ständiges Takten der Pumpe kann dazu führen, dass zunächst der Druckwächter defekt geht und in der Folge die Pumpe nicht mehr abgeschaltet wird. Sofern dann keine Wasserabnahme stattfindet, erleidet die Pumpe dadurch einen irreparablen Schaden. -
Seite 10: Störung Beseitigen
Nach Abschluss der Inbetriebnahmen, möchten wir Sie bitten die beiliegende Instal- lations- und Betriebsanleitung in die dafür vorgesehene Aufbewahrungstasche (Mate- rialaussparung auf der linken unteren Rückwand des Gerätes - Bild 9) für den weiteren Gebrauch einzulagern. 2.2 Störung beseitigen Vorgehensweise bei einer Störungsbeseitigung: 1. -
Seite 11: Technische Maße
2.3 Technische Maße... -
Seite 12: Ersatzteile
5315.20.004 Druckregler: 6500.00.903 Filtereinsatz: 5315.00.903 Schwimmerventil ¾“: 6500.00.904 Druckmindererpatrone: 5315.00.900 Kondensator: 6500.00.905 Montageschlüssel: 5315.00.902 Hans Sasserath GmbH & Co. KG • Tel.: +49 2161 6105-0 • Fax: +49 2161 6105-20 Mühlenstraße 62 • D-41352 Korschenbroich • info@SYR.de • www.SYR.de printed in Germany - 9.6500.01 1710 - Änderungen vorbehalten...
