MONACO

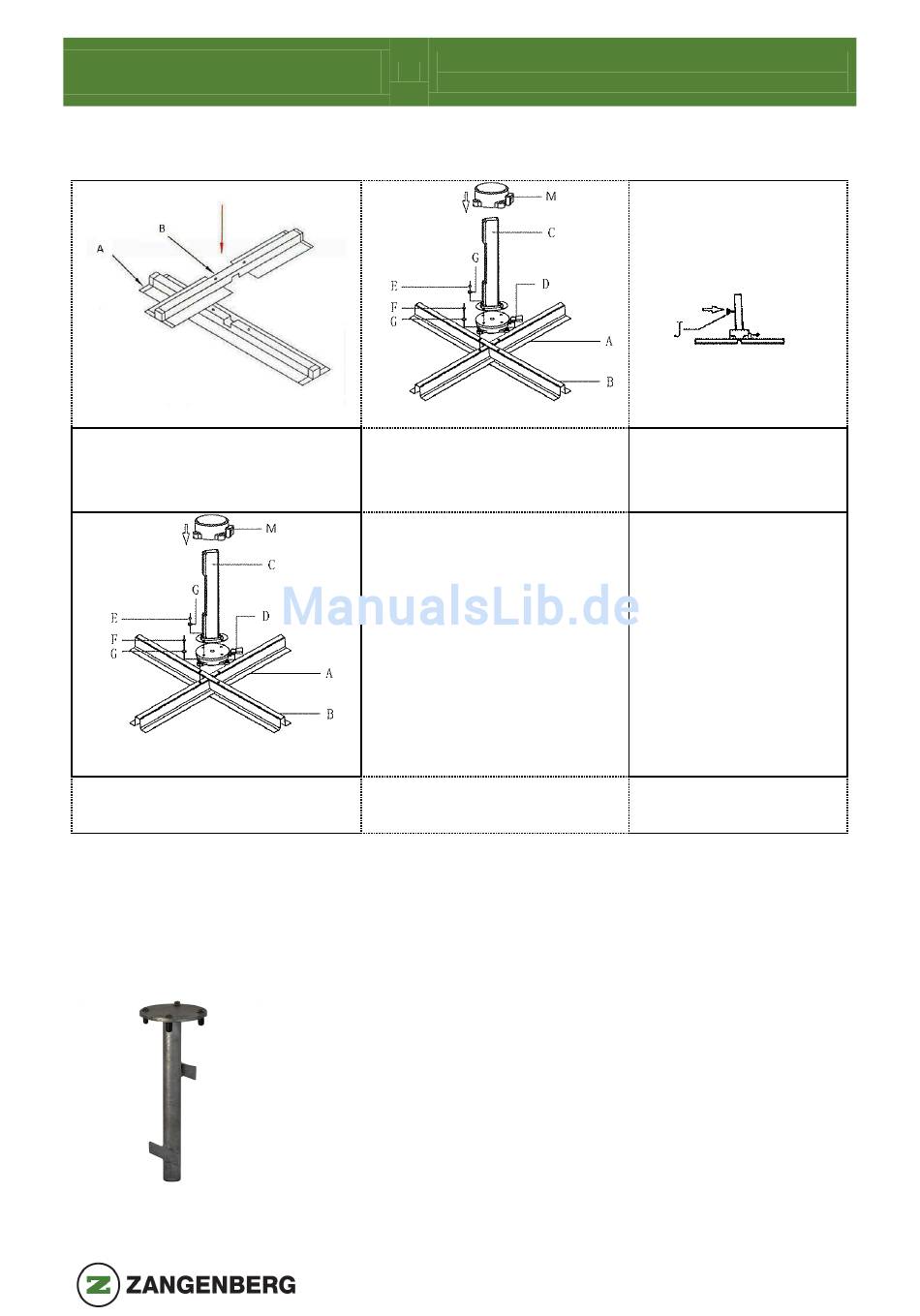

Montage des Schirmständers
Plattenständerkreuz A+B ineinander
legen
Standrohr C mit Schrauben E auf
Drehteller D anschrauben
Optionales Zubehör
Erdrohr, Artikel Nr. 69718 (nicht im Lieferumfang enthalten)
Bestehend aus einem stahlverzinkten Rohr und 4 Inbusschrauben
Drehteller D mit Schrauben F auf
das Plattenständerkreuz
aufschrauben
Bitte legen Sie 4 Betonplatten
50x50x5cm in das
Plattenständerkreuz ein. Diese
bitte regelmäßig auf richtigen Sitz
Sollten Sie die Platten
entfernen, wird der Schirm
Montage des Erdrohrs
Das Erdrohr wird ebenerdig einbetoniert, sodass keine Stolperkante entsteht.
(Empfehlung: Fundamentgröße 60x60x80cm). Zur Montage des Schirms wird
zusätzlich das Standrohr/Flansch und der Drehteller vom Plattenständerkreuz
auf die Platte des Erdrohrs aufgeschraubt. Danach kann der Schirm wie
beschrieben aufgesetzt werden.
überprüfen
umkippen.
Bedienungsanleitung
Feststellschraube J aus
Standrohr C lösen
Mit den vier Metallstiften
können die Betonform-
elemente (Art-Nr: 69261)
fixiert werden.
Montage des Schirmes
siehe
Aufbauanleitung
1/2017
