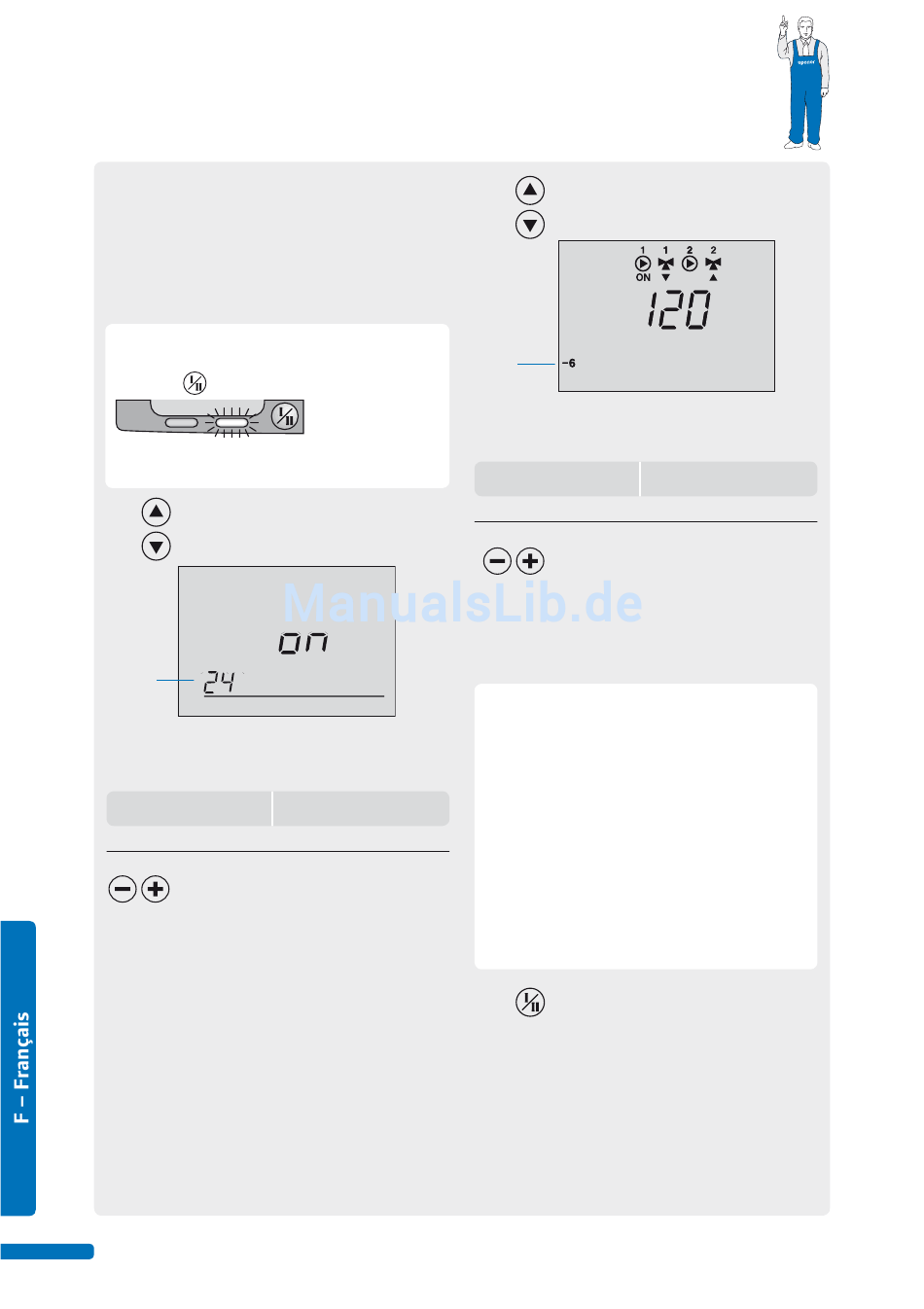

6.3 Réglage de l'actionneur
Vous pouvez raccorder des actionneurs
thermiques ou à servomoteur. Avec les
réglages suivants, le régulateur est adapté à
l'actionneur de votre choix.
Assurez-vous que l'affi chage à droite sous la
carte est allumé. Si ce n'est pas le cas, appuyez
sur la touche pendant 5 secondes. L'affi chage
Les réglages de service sont maintenant
accessibles.
Sélectionnez la ligne 24
Ligne
24
24 Actionneur à servomoteur/actionneur
thermique
Plage de réglage
ON/OFF
Sélectionnez le type d'actionneur.
ON = actionneur à servomoteur
OFF = actionneur thermique
Si vous avez sélectionné un actionneur à
servomoteur, réglez la durée de fonctionne-
ment à la ligne 6.
70
à droite sous la
carte est allumé.
Réglage d'usine
ON
Sélectionnez la ligne 6
Ligne
6
6 Durée de fonctionnement de l'actionneur
(actionneur à servomoteur)
Plage de réglage Réglage d'usine
5 ... 250 sec. 120 sec.
Réglez la durée de fonctionnement
de l'actionneur. Il s'agit de la durée
requise par l'actionneur pour ouvrir
complètement la vanne réglée en
position fermée.
Exemple
Levée de la vanne : 4 mm
Vitesse de positionnement du moteur:
30 sec./mm
Durée de fonctionnement:
4mm x 30 sec./mm = 120 sec.
ou
Angle de position de la vanne: 90°
Vitesse de positionnement du moteur:
120 sec./90°
Durée de fonctionnement:
90° x 120 sec./90° = 120 sec.
Fin de la mise en service :
Appuyez sur touche pour
enregistrer les réglages.
Le régulateur est maintenant en
état de fonctionnement.
Pour le système Uponor Siccus, veuillez
respecter les indications contenues dans les
instructions de montage/réglages de service
« Régulateur de chauffage 3D ».
