- Seite 1 BEDIENUNGSANLEITUNG * Änderungen des Designs und der Spezifikationen sind ohne Vorankündigung möglich.
-
Seite 2: Seitenkamera Für Fahrzeuge

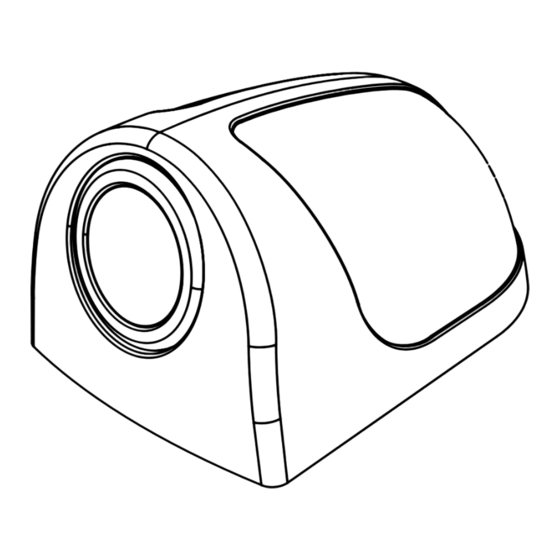

CS-110 SEITENKAMERA FÜR FAHRZEUGE Vielen Dank für den Erwerb unseres Produktes. Für einwandfreie Bedienung und Anwendung, lesen Sie diese Bedienungsanleitung bitte sorgfältig durch. ver. 1.0 PRINTED IN KOREA... - Seite 3 IMC GmbH • Carl-Zeiss-Str. 7 • 22946 Trittau Tel. 04154 - 8083- 0 • Fax 04154 - 8083-20...
-
Seite 4: Inhaltsverzeichnis
INHALT Sicherheitshinweise ..............4 1. Eigenschaften ................5 2. Lieferumfang ................5 3. Einbau ..................6 4. Anschluss ..................8 5. Reinigung & Instandhaltung ..........9 6. Technische Daten ..............9... -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE Lesen Sie sich bitte die Sicherheitshinweise gut durch, bevor Sie dieses Produkt ver- wenden. Das Befolgen dieser Anweisungen schützt vor Beschädigungen die durch den unsachgemäßen Gebrauch des Produktes hervorgerufen werden können. - Wenn die Zuleitung eine scharfe Metallkante berührt, kleben Sie sie mit Isolierband ab. -
Seite 6: Eigenschaften
EIGENSCHAFTEN (LINSE) ■ 1/4” IT FARB CCD Bildsensor ■ Zink Druckgussgehäuse ■ Kompakte Größe ■ Wasserdicht (IP-67) (GEHÄUSE) ■ PC-GEHÄUSE ■ Einfacher Zusammenbau LIEFERUMFANG Kamera Unterleggummi Kameragehäuse Bedienungs- Verlängerungskabel Schrauben-Set anleitung (4.6m) -
Seite 7: Einbau
EINBAU ※ Abhängig von den Gegebenheiten und der Montagestelle kann sich der Einbauvorgang ändern. (1) Vergewissern sie sich, dass die Position ‘TOP’ nach oben zeigt und befestigen Sie die Kamera mit der Schraube an der Klammer. (2) Anschließend schrauben Sie die Kamera mit der Klammer und den mitgelieferten Schrauben auf dem Sockel fest. - Seite 8 ⑥ ⑤ ⑦ MACHINE SCREW M3.0 X 4 (1ea) TAPPING SCREW T2 M3.0 X 6 (2ea) ⑧ TAPPING SCREW T1 M3.0 X 12 (2ea) Achten Sie darauf, dass beim Einbau der CS-110 die Bezeichnung “TOP” immer oben steht.
-
Seite 9: Anschluss
Beim Anschluss auf richtigen und festen Sitz des Steckers achten. Nicht gewalt- sam versuchen die Verbindung herzustellen. Dies kann eine Fehlfunktion zur Folge haben. Bitte beachten Sie beim Anschluss des Verlängerungskabels die Pfeil- richtung auf dem Stecker. CS-110 KAMERA STECKER 1. POWER IN (DC +12V) 2. N.C 3. N.C 4. -
Seite 10: Reinigung & Instandhaltung
REINIGUNG & INSTANDHALTUNG • Reinigen Sie das Gerät nur mit einem trockenen Stofftuch. Benutzen Sie nur milde Haushaltsreiniger. Niemals starke Reinigungsmittel wie Verdünner oder Benzin verwenden, da diese das Gerät zerstören können. REINIGEN Trennen Sie das Gerät vor dem Reinigen von der Stromversorgung. Benutzen Sie keine starken Reinigungsmittel wie Verdünner oder Benzin, da diese das Gerät zerstören können. - Seite 11 NOTIZEN...
