Installa on der Video Türsprechanlage

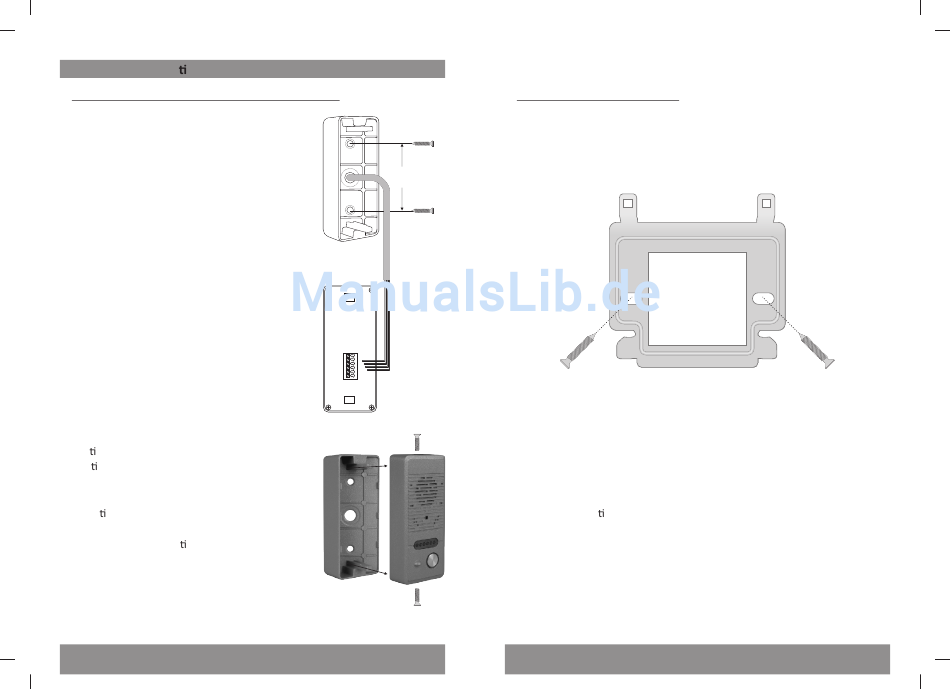

A: Montage der Außenstelle (nur Aufputzmontage)
1. Nehmen sie den Montagewinkel, um die
Bohrlöcher zu markieren. Beachten sie, dass
der Montageort von der Rückseite mit dem 4-
Draht Anschlusskabel zum Monitor zu
erreichen ist. Wir empfehlen eine Montage-
höhe von 1,35 bis 1,70 Meter Höhe.
Vermeiden sie möglichst direkte
Sonneneinstrahlung und direkten Regen
2. Stecken sie das 4-adrige Kabel durch das Loch
im Montagewinkel und verbinden sie die
Drähte mit den Anschlussklemmen der
Außenstelle wie folgt: Wenn Sie vorhandene
Kabel verwenden möchten, stellen Sie sicher,
dass Sie mindestens 4 x 0,5 mm² haben
- 1 Audiokabel (braun)
- 2 Erdungskabel (grün)
- 3 Videokabel (schwarz)
- 4 Stromkabel (blau)
3. Beachten sie das Anschlussdiaramm in der
Sek on "Anschluss eines Türöffners" für die
rich ge Verkabelung von Tür- und/ oder
Toröffner
4. Befes gen Sie die Halterung fest an der Wand
und nehmen Sie die Silikonkappen von der
Außenstelle ab. Befes gen Sie die Metall
Außenstelle mit 2 Schrauben und setzen Sie
die Silikonkappen wieder ein.
66mm
-3-
B: Montage des Innenmonitors
5. Nutzen sie den Montagebügel, um Bohrlöcher zu markieren und
schrauben sie diesen an die Innenwand, sodass das 4-adrige Kabel und das
Adapterkabel (plus ggf. Kabel für Tür- und Toröffner) von der Rückseite
zugeführt werden können.
6. Schließen sie das 4-adrige Kabel and die Steckplätze 1 – 4 an:
- 1 Audiokabel (braun)
- 2 Erdungskabel (grün)
- 3 Videokabel (schwarz)
- 4 Stromkabel (blau)
Beachten sie dabei, dass sie die gleiche Reihenfolge nutzen, wie bei der
Außenstelle (siehe Anschlussdiagramme unter "Anschluss eines
Türöffners"); op onal auch die Kabel für Tür- und Toröffner fixieren
7. Schließen sie dann den Adapter an Monitor und Steckdose an und
setzen sie ihn auf den Montagebügel. Das System ist nun bereit
Wenn Sie vorhandene Kabel verwenden möchten, stellen Sie sicher,
dass Sie mindestens 4 x 0,5 mm² haben und halten Sie die Kabellänge
unter 30 Meter.
-4-
