Connectcom 1HE Montageanleitung Seite 6

TECHNICAL DATA SHEET
Kabelendverschluss 19"
Variante 4 oben links:
Das Flexrohr muss bei dieser Variante um 16.5cm gekürzt werden, so dass auf
direktem Weg in den Schlauch gefahren werden kann. (Dies gilt auch für die
Variante rechts ausschwenkbar).
Die Mindestlänge der Bündeladern beträgt 240cm.
(Direkter Weg ohne Bündeladerreserve).
Die maximale Länge der Bündeladern beträgt 550cm. (Mit Bündeladerreserve).
Länge Zentralelement bei dieser Variante 9cm.

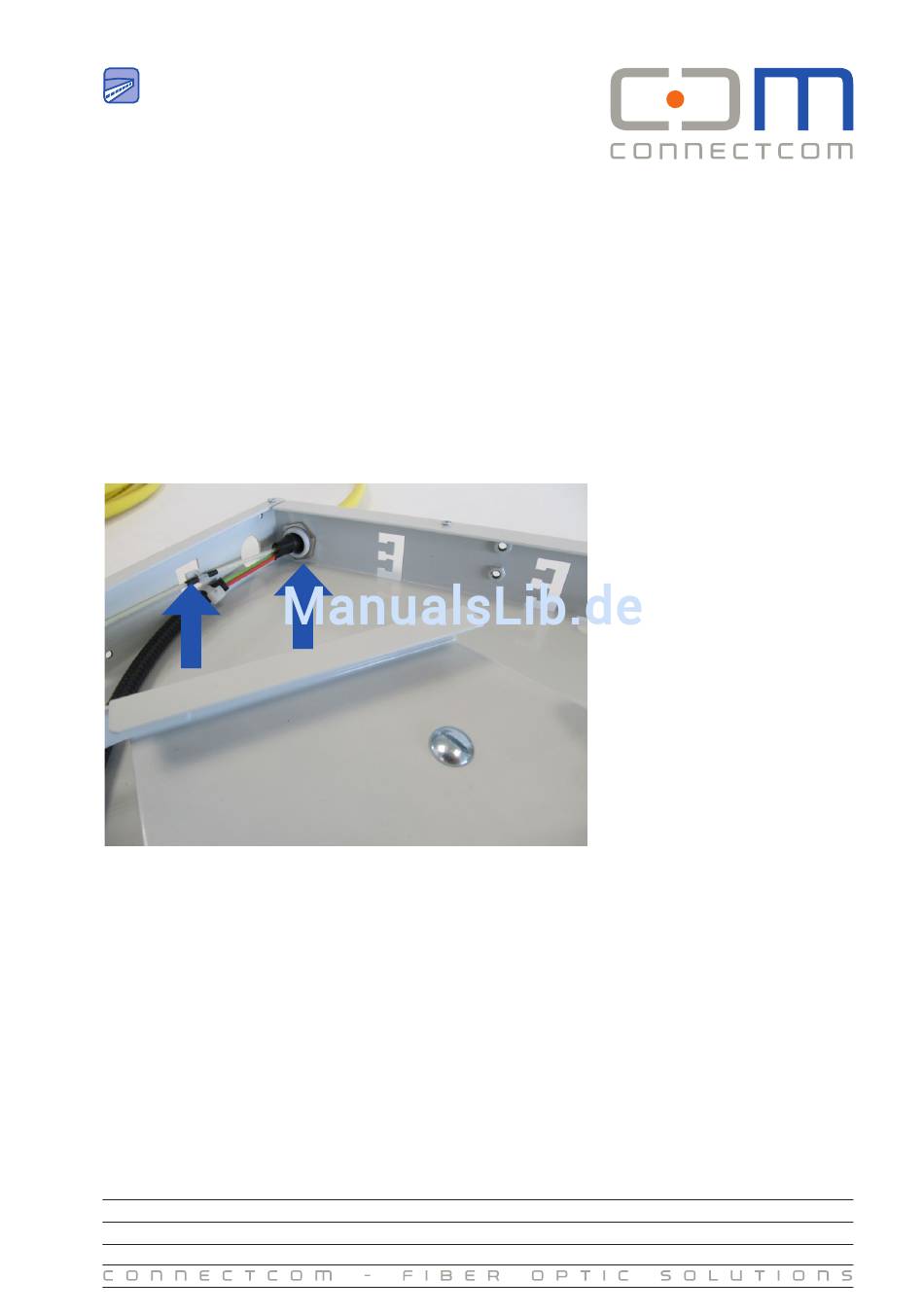

1. Kabel durch die Verschraubung ziehen und befestigen.
2. Zentralelement auf 9cm kürzen, mit Isolierband umwickeln und mit Kabel-
binder abfangen.
