TECHNICAL DATA SHEET
Kabelendverschluss 19"
Variante 3 seitlich links:
Die Mindestlänge der Bündeladern beträgt 304cm.
(Direkter Weg ohne Bündeladerreserve).
Die maximale Länge der Bündeladern beträgt 584cm. (Mit Bündeladerreserve).
Länge Zentralelement bei dieser Variante 13cm.
1.
Kabel durch die Verschraubung ziehen und befestigen.
2.
Zentralelement in Abfangung stecken, mit Inbusschlüssel fest ziehen,
danach mit Kreuzschraube fixieren.
3.

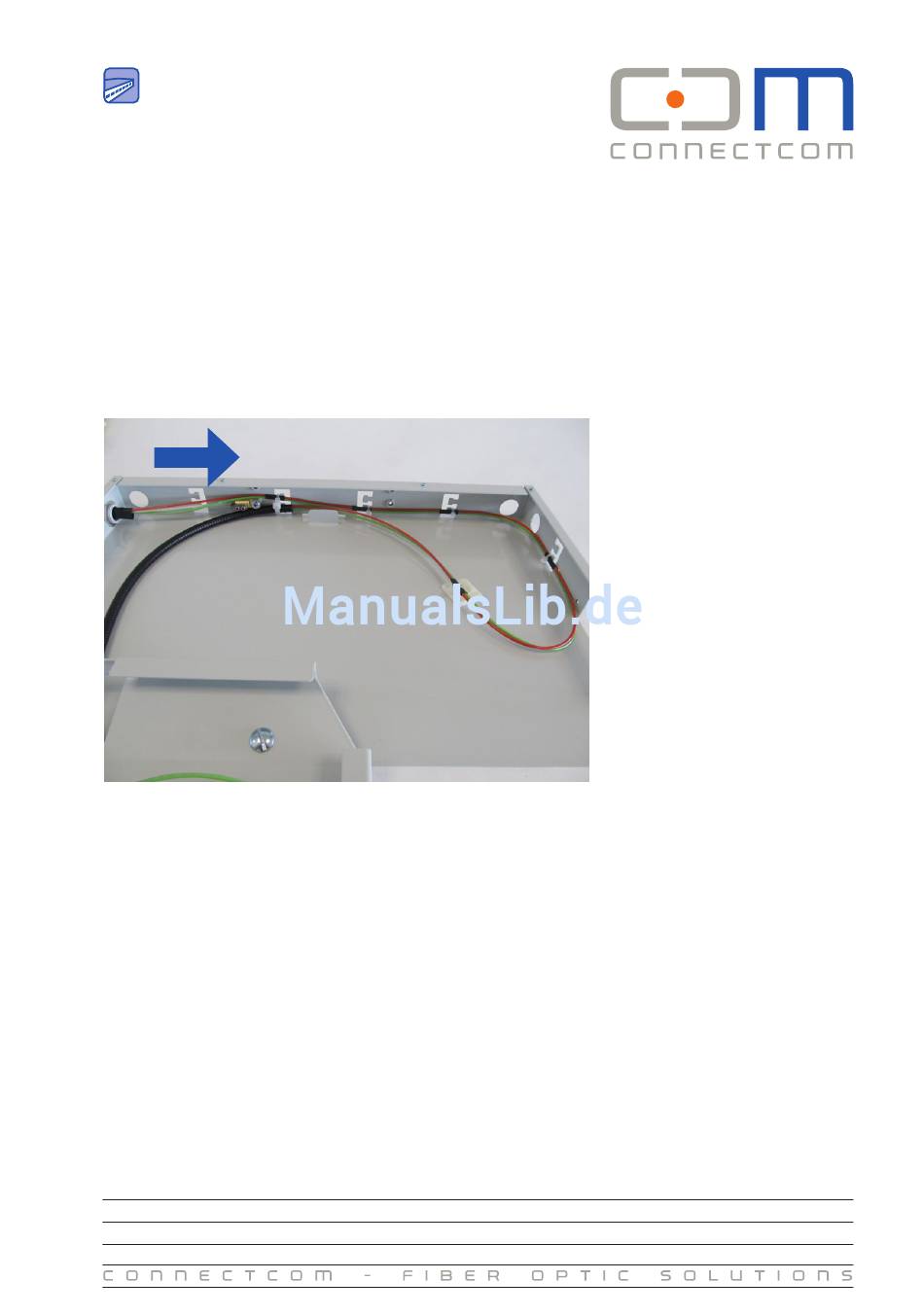

Bündeladern über die Zentralelementabfangung führen (Pfeil auf Bild
beachten = Laufrichtung) mit Isolierband umwickeln. An erster Befestigung
mittels Kabelbinder montieren, dies an den nächsten 4 Stellen wiederholen
