Shuttle D1416 Anwenderhandbuch
D46/PV46 Installationsanweisung
Um eine ausreichende Qualität der Video-Aufzeichnungen zu gewährleisten,
werden folgende Prozessoren empfohlen:
• Windows XP: Intel Celeron Dual-Core E400 oder höher
• Windows Vista: Intel Pentium Dual-Core E2200 oder höher
Dieses Dokument beinhaltet die wesentlichen Informationen zur Installation der
PV46 Videograbber-Überwachungskarte.

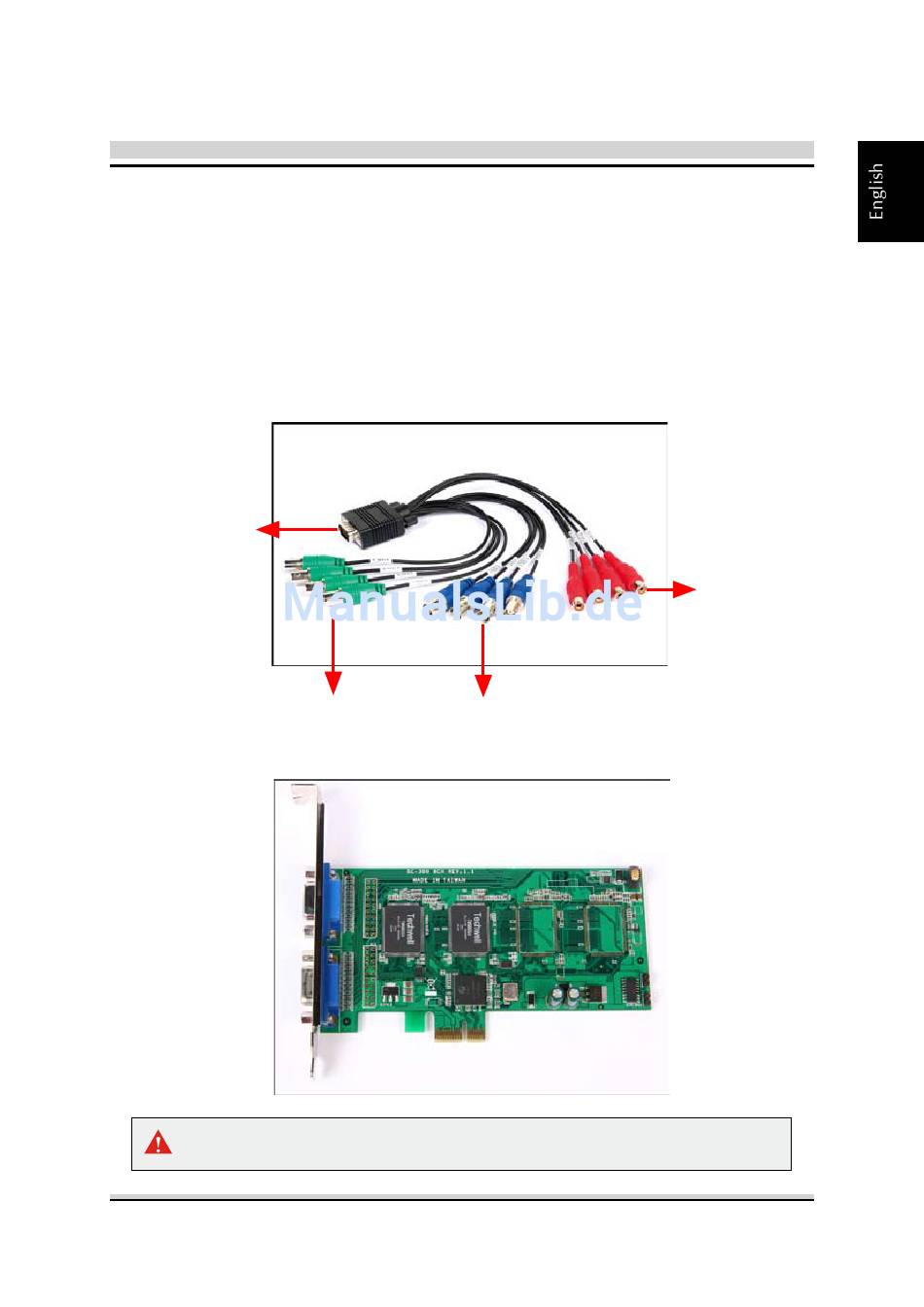

. Packungsinhalt
Treiber CDROM (Treiber + Handbuch + Kurzanleitung)
PV46 Kabelpeitsche für Videograbberkarte
D-Sub-Anschluss
Kamera-Anschlüsse Grün VID-4
PV46 Videograbberkarte (x)
Falls Teile des Packungsinhalts fehlen, dann kontaktieren Sie bitte einen
autorisierten Shuttle-Händler.
Kamera-Anschlüsse Blau VID-4
Reserviert
Inhaltsverzeichnis
Verwandte Anleitungen für Shuttle D1416
Inhaltszusammenfassung für Shuttle D1416
-
Seite 1: D46/Pv46 Installationsanweisung
Dieses Dokument beinhaltet die wesentlichen Informationen zur Installation der PV46 Videograbber-Überwachungskarte. . Packungsinhalt Treiber CDROM (Treiber + Handbuch + Kurzanleitung) PV46 Kabelpeitsche für Videograbberkarte D-Sub-Anschluss Reserviert Kamera-Anschlüsse Grün VID-4 Kamera-Anschlüsse Blau VID-4 PV46 Videograbberkarte (x) Falls Teile des Packungsinhalts fehlen, dann kontaktieren Sie bitte einen autorisierten Shuttle-Händler. -
Seite 2: Hardware-Installation
.2 Hardware-Installation PV46 Videograbberkarte: Installieren Sie die PV46 Framegrabberkarte in den PCI-Express x Steckplatz auf der Rückseite des Computers. Schließen Sie die Kabelpeitsche an den D-Sub-Anschluss der PV46 Videograbberkarte. Warnung!! Ein analoger Monitor hat den gleichen 5-poligen D-Sub- Stecker wie die Kabelpeitsche der Videograbberkarte. -
Seite 3: Anschlüsse
Anschlüsse : Zuordnung der einzelnen Video-Kanäle hängt von der Anzahl der Kanäle und Wandlerchips ab. Bitte beachten Sie hierzu die unten aufgeführte Tabelle. A-Green VID A-Green VID 2 A-Green VID A-Green VID 4 A-Blue VID A-Blue VID 2 A-Blue VID A-Blue VID 4 B-Green VID ... -
Seite 4: Anschließen Der Kameras
Hilfsprogramm installieren – Adobe Reader 8. Handbuch installieren – PV46 Handbuch, D0 Handbuch, D0 Instal lationsanleitung Link zur Shuttle Website – Link zur Internet-Homepage von Shuttle Diese CDROM durchsuchen – Inhaltsübersicht zur CDROM Installiere Videograbber-Treiber und Überwachungssoftware :... - Seite 5 Installiere die Abobe Reader 8. Software und die Handbücher: .4.2 Installation von Treiber und Software der PV46 Videograbberkarte:...
- Seite 6 Software-Anleitung: Die Überwachungssoftware besteht aus drei wesentlichen Teilen: Kamera-Vorschau, Kamera/Recorder-Einstellungen, Multimedia-Seite .Kamera-Vorschau .Multimedia-Seite 2.Kamera/Recorder-Einstellungen Kamera-Vorschau: bis zu 6 Video-Vorschaubilder können in diesem Fenster dargestellt werden (4 Kanäle) (8 Kanäle) (6 Kanäle)
- Seite 7 Kamera/Recorder-Einstellungen: Videorecorder / Allgemeine Einstellungen Profil-Einstellungen: . Standard: mit zwei Einstellmöglichkeiten: NTSC und PAL. 2. Kanäle: es werden 4, 8 oder 6 Eingangskanäle un terstützt. . Wandler-Chips: 4. 4. Auflösungen: 52 x 288, 704 x 576 5. Bildraten: 2500, 467 Festplatten-Einstellungen: Wählen Sie den bevorzugten Speicherort.
-
Seite 8: Netzwerkkonfiguration
Kamera/Recorder -Einstellungen: Kamera-Einstellungen Die unten angegebenen Einstellungsmöglichkeiten las- sen sich für jede Kamera separat vornehmen : Helligkeit Kontrast Sättigung Schärfe Farbton Netzwerk-Einstellungen Netzwerk-Konfiguration Sobald das System mit einem Netzwerk verbunden wird, werden die Netzwerk-Parameter automatisch ak- tualisiert. Diese Werte lassen sich jedoch auch manuell entragen. - Seite 9 Videorecorder-Zeitplan Einstellung für permanente Aufnahme bzw. Bewegungs- detektor-Modus Permanente Aufnahme Bewegungsdetektor-Modus Aufnahme...
- Seite 10 KVM-Umschaltung Klicken Sie dieses Symbol, um das Popup-Programm zwischen 2 Monitoren hin und her zu schalten. (Dieses Symbol erscheint nur, wenn 2 Monitore im Extended-Modus betrieben werden.) Shuttle-Button Ein Klick sichert die Einstellungen und geht zurück zur vorherigen Seite.
- Seite 11 Multimedia-Seite: Internet Explorer Messenger Ruft den IE-Browser auf Ruft den Messenger auf Media Player Minimize AP Ruft den Windows Media Minimiert das Anwendungsfen- Player auf ster der Überwachungssoftware My Documents My Musics Ruft den Ordner Ruft den Ordner „Eigene Dateien“ auf „Eigene Musik“...
- Seite 12 Multimedia-Seite : Notepad System Time Ruft die Notepad-Software auf Zeigt die Systemzeit an Customize Setting EXIT Verweist zur Startseite für die Beendet die Videoüberwachun- eigenen Einstellungen gssoftware und das Multimedia- Programm Customize Customize 2 Für eine neue Verknüpfung Für eine neue Verknüpfung Customize 4 Customize Für eine neue Verknüpfung...
-
Seite 13: Inhaltsverzeichnis
Inhaltsverzeichnis D46/PV46 Installationsanweisung ............1 . Packungsinhalt ....................1 .2 Hardware-Installation ..................2 . Anschließen der Kameras .................4 .4 Software-Installation ..................4... - Seite 14 Anwenderhandbuch Für : D46/PV46...
