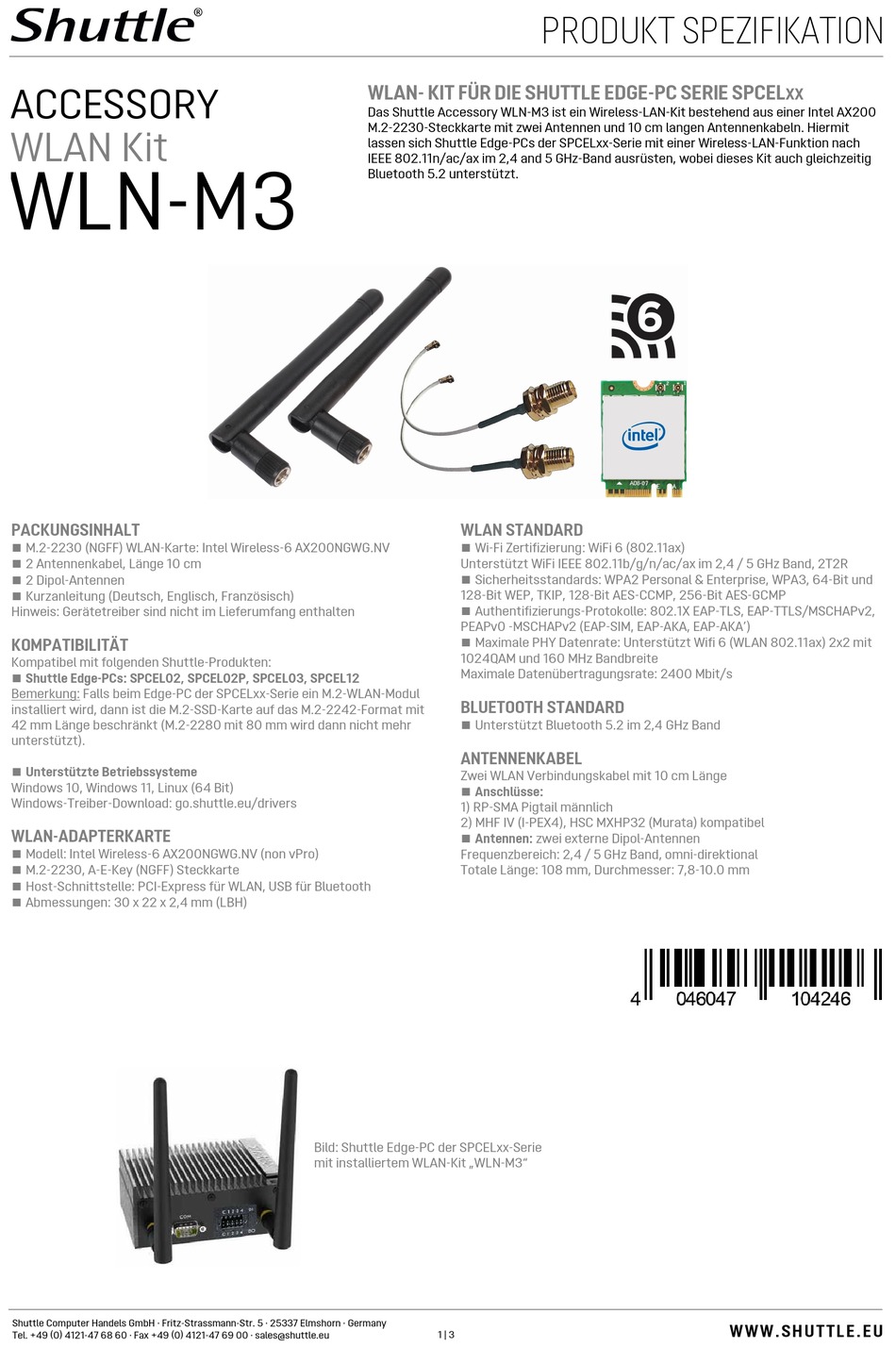

Shuttle ACCESSORY WLAN Kit WLN-M3 Kurzanleitung

ACCESSORY
WLAN Kit
WLN-M3
PACKUNGSINHALT
◼ M.2-2230 (NGFF) WLAN-Karte: Intel Wireless-6 AX200NGWG.NV
◼ 2 Antennenkabel, Länge 10 cm
◼ 2 Dipol-Antennen
◼ Kurzanleitung (Deutsch, Englisch, Französisch)
Hinweis: Gerätetreiber sind nicht im Lieferumfang enthalten
KOMPATIBILITÄT
Kompatibel mit folgenden Shuttle-Produkten:
◼ Shuttle Edge-PCs: SPCEL02, SPCEL02P, SPCEL03, SPCEL12
Bemerkung: Falls beim Edge-PC der SPCELxx-Serie ein M.2-WLAN-Modul
installiert wird, dann ist die M.2-SSD-Karte auf das M.2-2242-Format mit
42 mm Länge beschränkt (M.2-2280 mit 80 mm wird dann nicht mehr
unterstützt).
◼ Unterstützte Betriebssysteme
Windows 10, Windows 11, Linux (64 Bit)
Windows-Treiber-Download: go.shuttle.eu/drivers
WLAN-ADAPTERKARTE
◼ Modell: Intel Wireless-6 AX200NGWG.NV (non vPro)
◼ M.2-2230, A-E-Key (NGFF) Steckkarte
◼ Host-Schnittstelle: PCI-Express für WLAN, USB für Bluetooth
◼ Abmessungen: 30 x 22 x 2,4 mm (LBH)
Shuttle Computer Handels GmbH · Fritz-Strassmann-Str. 5 · 25337 Elmshorn · Germany
Tel. +49 ( 0 ) 4121-47 68 60 · Fax +49 ( 0 ) 4121-47 69 00 · sales@shuttle.eu
WLAN- KIT FÜR DIE SHUTTLE EDGE-PC SERIE SPCEL
Das Shuttle Accessory WLN-M3 ist ein Wireless-LAN-Kit bestehend aus einer Intel AX200
M.2-2230-Steckkarte mit zwei Antennen und 10 cm langen Antennenkabeln. Hiermit
lassen sich Shuttle Edge-PCs der SPCELxx-Serie mit einer Wireless-LAN-Funktion nach
IEEE 802.11n/ac/ax im 2,4 and 5 GHz-Band ausrüsten, wobei dieses Kit auch gleichzeitig
Bluetooth 5.2 unterstützt.
WLAN STANDARD
◼ Wi-Fi Zertifizierung: WiFi 6 (802.11ax)
Unterstützt WiFi IEEE 802.11b/g/n/ac/ax im 2,4 / 5 GHz Band, 2T2R
◼ Sicherheitsstandards: WPA2 Personal & Enterprise, WPA3, 64-Bit und
128-Bit WEP, TKIP, 128-Bit AES-CCMP, 256-Bit AES-GCMP
◼ Authentifizierungs-Protokolle: 802.1X EAP-TLS, EAP-TTLS/MSCHAPv2,
PEAPv0 -MSCHAPv2 (EAP-SIM, EAP-AKA, EAP-AKA')
◼ Maximale PHY Datenrate: Unterstützt Wifi 6 (WLAN 802.11ax) 2x2 mit
1024QAM und 160 MHz Bandbreite
Maximale Datenübertragungsrate: 2400 Mbit/s
BLUETOOTH STANDARD
◼ Unterstützt Bluetooth 5.2 im 2,4 GHz Band
ANTENNENKABEL
Zwei WLAN Verbindungskabel mit 10 cm Länge
◼ Anschlüsse:
1) RP-SMA Pigtail männlich
2) MHF IV (I-PEX4), HSC MXHP32 (Murata) kompatibel
◼ Antennen: zwei externe Dipol-Antennen
Frequenzbereich: 2,4 / 5 GHz Band, omni-direktional
Totale Länge: 108 mm, Durchmesser: 7,8-10.0 mm
Bild: Shuttle Edge-PC der SPCELxx-Serie
mit installiertem WLAN-Kit „WLN-M3"
1 | 3
PRODUKT SPEZIFIKATION
