Bedienungsanleitung
HD-SDI-Mini Kamera, 1080p
mit zuschaltbarer Ex-SDI-Funktion und
zusätzlichem CVBS Videoausgang (700TVL)
Vielen Dank für den Kauf dieses Produkts. Für technische
Information oder Anfragen zögern Sie bitte nicht,
Ihren Fachhändler zu kontaktieren.
Diese Bedienungsanleitung bezieht sich auf folgende
Modelle und Typen:
Typen Modell
Typ I VC HD36
Typ II VC HD45
Typ III VC HD750
Typ IV BSC HD 2810
Anwendungssicherheit
Lesen Sie sich diese Anleitung vor Inbetriebnahme des
Geräts aufmerksam durch und geben Sie diese im Falle
einer Weiterveräußerung unbedingt weiter. Personen, die
nicht in der Lage sind, dieses Gerät gemäß der
Bedienungsanleitung sicher zu betreiben, sind von der
Nutzung auszuschließen. Verwenden Sie ausschließlich
geeignete Netzteile und schneiden Sie keine Stecker oder
Kabel ab, sondern verwenden Sie entsprechende Adapter.
Dieses Gerät darf technisch nicht verändert werden. Halten
Sie sich an die für Ihr Land geltenden Bestimmungen oder
konsultieren Sie im Zweifelsfall einen Fachmann. Öffnen Sie
niemals das Gehäuse. Bei dieser Anleitung zuwider
laufenden Handlungen erlöschen
Gewährleistungs- und Haftungsanschlüsse. Technische
Details entnehmen Sie bitte dem Datenblatt, welches Sie
auf www.sibus.eu finden.
Um Stromschlägen vorzubeugen, dürfen Geräte ohne in
den technischen Daten angegebene entsprechende
Schutzklassen nicht im Freien verwendet und keiner
Feuchtigkeit ausgesetzt werden. Sie dürfen alle Geräte
zudem nur mit einer den technischen
entsprechenden Stromversorgung betreiben.
Privatsphäre und Datenschutz
Für Die Videoüberwachung und -aufzeichnung gelten
spezielle Gesetze. Machen Sie sich mit diesen vertraut und
befolgen Sie sie, um einen den geltenden gesetzlichen
Bestimmungen sicherzustellen.
Bitte beachten Sie die Produktspezifikationen hinsichtlich
der Kameraparameter und -Funktionen.
Pflege und Wartung
Zur äußerlichen Reinigung verwenden Sie im Bedarfsfall
bitte ein mit Alkohol benetztes Mikrofasertuch. Zur
Wartung kontrollieren Sie bitte, ob das erzeugte Video
vorhanden und scharf ist und kontrollieren Sie ggf. die
Stromversorgung sowie die Anschlüsse an der Kamera,
die Videoleitung und die Anschlüsse am Endgerät .
Achtung
Halten Sie dieses Gerät und seinen Lieferumfang
außerhalb der Reichweite von Kindern. Kleinteile und die
Verpackung könnten andernfalls unbeabsichtigt zu einem
gefährlichen Spielzeug werden.
Allgemeine Informationen
EU Konformitätserklärung: Dieses Gerät und
-soweit zutreffend- das werksseitig mitgelieferte
Zubehör sind mit dem „CE"-Zeichen versehen und
entsprechen somit den geltenden
europäischen Normen im Rahmen.
WEEE Richtlinie: Mit diesem Symbol versehene
Artikel dürfen innerhalb der Europäischen Union
nicht zusammen mit dem unsortierten Hausmüll
entsorgt werden. Für ein ordnungsgemäßes
Recycling geben Sie dieses Gerät im Zuge einer
Neuanschaffung eines vergleichbaren Produkts bei Ihrem
Fachhändler ab oder wenden Sie sich an eine zuständige
Sammelstelle. Weitere Informationen
www.recyclethis.info.
RoHS-Richtlinie: Sämtliche
Unternehmen angebotenen
Produkte erfüllen die Anforderungen der
europäischen Richtlinie zur
Verwendung gefährlicher Substanzen (RoHS).
1 Einführung
1.1 Produkt-Features
sämtliche
Diese Serie von Kameras verwendet einen Bildsensor
der neuen Generation mit hoher Empfindlichkeit und
fortschrittlicher Schalttechnik. Sie verfügt über eine
hohe Auflösung, geringe Bildverzerrungen, geringes
Rauschen und vielen mehr und eignet sich daher
bestens für Überwachungssysteme.
● Hochleistungs-CMOS-Sensor und hohe
Daten
Auflösung erzeugen ein hochqualitatives Bild
● Hohe Restlichtempfindlichkeit
● HD-SDI mit 1080p Full-HD, EX-SDI zuschaltbar
● Separater CVBS-Videoausgang (analog 700TVL)
● OSD-Menü, Kameraparameter sind konfigurierbar
● Automatischer Weißabgleich, automatische
Verstärkungsregelung, elektronische
Verschlussteuerung
● Einstellbare Bildeffekte
● Vormontierte, verstellbare Montagehalterung
1.2 Überblick

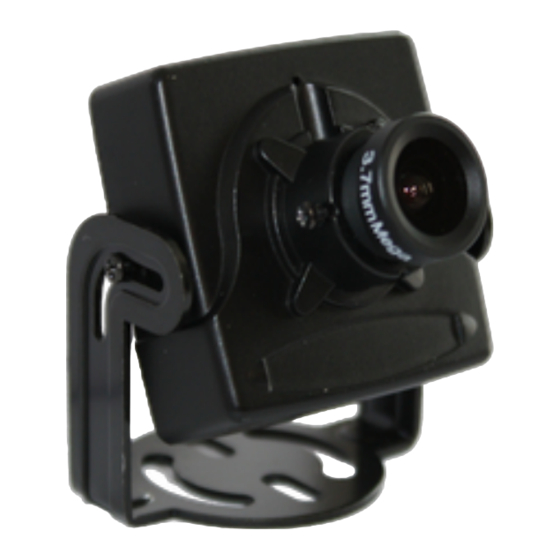

1.2.1 Überblick Typ I Kamera
harmonisierten
1.2.2 Überblick Typ II Kamera
auf
von unserem
bleifreien
1.2.3 Überblick Typ III Kamera
Beschränkung der
1.2.4 Überblick Typ IV Kameras
2 Montage
Bevor Sie beginnen stellen Sie bitte sicher, dass:
● das Gerät unbeschädigt und das (Montage)-
Zubehör vollzählig ist
● das Gerät sowie angeschlossene und/oder
anzuschließende Geräte spannungsfrei sind
● die Installationsumgebung zu den in den
technischen Daten benannten Grenzwerten passt
Kamerakorpus
● eine adäquate Stromversorgung hergestellt ist
3,7mm Fix-Objektiv
● die Wand oder Decke mindestens das Dreifache
des Kameragewichts tragen kann
● Sie ggf. ausreichend geeignete Dübel (für
Montagehalterung
Betonwände) oder Holzschrauben (für Holzwände)
zur Hand haben
● das Gerät einwandfrei funktioniert. Ist dies nicht
der Fall, kontaktieren Sie bitte Ihren Fachhändler
oder eine geeignete Person. Bei Reparaturen oder
technischen Veränderungen, die nicht durch
autorisierte Stellen erfolgen erlöschen sämtliche
Gewährleistungs- und Haftungsansprüche.
2. 1 Installation der Kamera
Kamerakorpus
4,5mm Pinhole-Objektiv
1. Bohren Sie mindestens 2 Schraubenlöcher
passend
Montagehalterung, verwenden Sie ggf. passende
Montagehalterung
Dübel
2. Verschrauben Sie die Montagehalterung mit den
Bohrlöchern/ Dübeln
3. Verbinden Sie die bauseitigen Strom- und
Videokabel
entsprechenden bauseitigen Anschlüssen:
→ Strom: 12V DC per Netzeilstecker oder
Adapter mit
(5,5/2,1mm)
Montagehalterung
→ Video:
entsprechender Stecker mit der BNC-Buchse der
Kamera (Gelb: HD-SDI/Ex-SDI, schwarz: analog)
3,6mm Fix-Objektiv
4. Verbinden Sie die Videoleitung mit einem HD-SDI
Kamerakorpus
Digitalrekorder/ -Monitor oder Konverter (z.B.
HD-SDI zu HDMI Konverter und diesen dann
mit einem Monitor mit HDMI-Eingang). Für die
Nutzung der EX-SDI-Funktion an HD-SDI Rekordern
sind spezielle EX-SDI-Repeater erhältlich.
5. Schalten Sie den Strom zunächst für die Kamera
und dann für das Endgerät ein und kontrollieren
Sie auf einem Monitor das angezeigte Bild. Ggf.
verändern Sie den Neigungswinkel, damit Sie
Kamerakorpus
den gewünschten Bildausschnitt und Blickwinkel
2,8-11mmVario-Objektiv
erreichen.
Stellschrauben 6. Nur für Typ IV Kameras: Lösen Sie die Schrauben
für Zoom (hinten) und Fokus (vorne), um den
für Zoom und Fokus
Bildausschnitt zu vergrößern oder zu verkleinern
Montagehalterung
bzw. um an ein Objekt näher heran oder weiter
weg zoomen zu können.
Schrauben anschließend wieder handfest an.
zu den Löchern in der
mit der Kamera mit den
der 12V DC Buchse der Kamera
RG59-Kabel (75 Ohm) mittels
Ziehen Sie die
