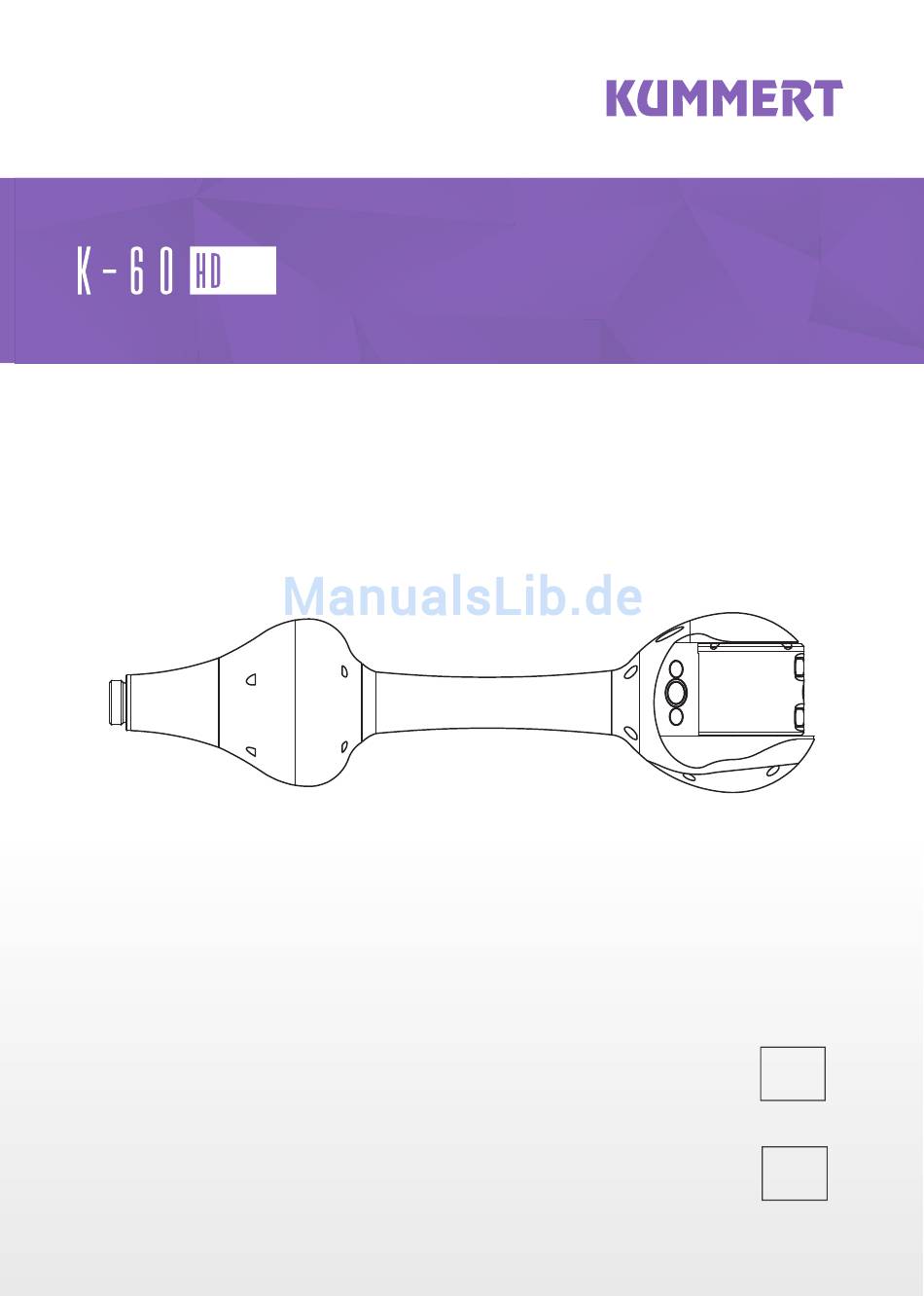

- Seite 1 BEDIENUNGSANLEITUNG K-60 HD INSTRUCTION MANUAL K-60 HD...
- Seite 2 97447 Gerolzhofen Auf die Bedienungsanleitung und alle darin enthaltenen Informationen, Fotos und Zeichnungen bestehen Eigentumsrechte der Kummert GmbH. Ihre Verwendung ist im Rahmen der Nutzung des Geräts zulässig. Eine darüber hinaus gehende Verwendung ist ohne schriftliche Genehmigung des Herstellers nicht gestattet.
-
Seite 3: Inhaltsverzeichnis
Vorbereitung ..........................6 Lieferung ..............................6 Verpackung ..............................6 Lagerung ..............................7 Transport ..............................7 Produktbeschreibung ......................7 Kurzbeschreibung K-60 HD ........................7 Technische Daten ............................ 7 Komponenten ............................8 Montage ............................ 9 Demontage ..........................9 Innendruck anpassen ......................9 Ventildeckel entnehmen und einsetzen ..................... -
Seite 4: Einführung
EINFÜHRUNG Zu dieser Anleitung Die Anleitung ermöglicht den sicheren Umgang mit den Geräten und muss in deren unmittelbarer Nähe, für das Personal jederzeit zugänglich aufbewahrt werden. Das Personal muss diese Anleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben. Grundvoraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen in dieser Anleitung. -
Seite 5: Sicherheit
SICHERHEIT Bestimmungsgemäßer Gebrauch Die Geräte dienen zur Inspektion von gereinigten Rohrleitungen unter Verwendung von Originalzubehör und -komponenten der Kummert GmbH. Jede über diesen Einsatzzweck hinausgehende Nutzung gilt als nicht bestimmungsgemäß. Zielgruppe Diese Anleitung und Benutzung des Geräts richtet sich an ausgebildete Kanalinspekteure oder Personen mit vergleichbarem fachlichen Wissen und einer dementsprechenden, dokumentierten Unterweisung. -
Seite 6: Vorbereitung
Schadenersatzansprüche können nur innerhalb der Reklamationsfristen geltend gemacht werden, reklamieren Sie deshalb Mängel direkt. Die Lieferung ist bei Erhalt direkt auf Vollständigkeit und Transportschäden zu prüfen. Melden Sie Transportschäden direkt beim Transporteur. Der Standard-Lieferumfang der K-60 HD beinhaltet: • K-60 HD •... -
Seite 7: Lagerung
PRODUKTBESCHREIBUNG Kurzbeschreibung K-60 HD Die kleine Dreh- und Schwenkkopfkamera K-60 HD wird in Rohren ab DN80 eingesetzt. Das Design der Kamera gewährleistet dabei ideale Bogengängigkeit. Die Kamera verfügt über einen endlosen Drehbereich und einen Schwenkbereich von +/- 120°. Das HD-Bild im Format 1:1 ist dank geblitzter LEDs auch während des Schiebens absolut scharf und klar. -
Seite 8: Komponenten
Schutzklasse IP 68 Frequenz Ortung einstellbar 512/ 640 Hz Empfohlene Haspel Komponenten 1 K-60 HD a Kamerabuchse b Ortung c Endstück d Ventil mit Deckel und Magnethalterung e Kamerakopf 2 Öff ner für Ventildeckel 3 Luftpumpe a Adapter mit Magneten... -
Seite 9: Montage
MONTAGE Zum Betrieb der Kamera muss sie über eine Haspel mit einem Grundgerät verbunden sein. Entfernen Sie hierfür ggf. die Schutzkappe. Verbinden Sie die Kamerabuchse mit dem 4-poligen Stecker der Haspel. Achten Sie auf die korrekte Position der Kontakte. Ziehen Sie die Verschraubung des Steckers handfest an. -
Seite 10: Innendruck Erhöhen
Der Ventildeckel befi ndet sich am Magneten des Öff ners. Um den Deckel einzusetzen, positionieren Sie ihn auf dem Ventil und streifen Sie den Öff ner ab ohne ihn dabei anzuheben. Innendruck erhöhen Entnehmen Sie den Deckel. Setzen Sie den Adapter auf das Ventil. -
Seite 11: Bedienung
Sie auf den Drehknopf. Drehen und schwenken Bewegen Sie den Joystick nach oben, unten, links oder rechts. TIPP In der Software can3D stehen weitere Bedienelemente für die K-60 HD zur ® Verfügung. Für weitere Informationen lesen Sie die Bedienungsanleitung can3D 2018. ®... -
Seite 12: Profi 4
Zoom einstellen (Dreh- und Schwenkmodus) Drehen Sie den linken Drehknopf nach links oder rechts um ein- oder auszuzoomen. TIPP In der Software can3D stehen weitere Bedienelemente für die K-60 HD zur ® Verfügung. Für weitere Informationen lesen Sie die Bedienungsanleitung can3D 2018. ®... -
Seite 13: Can3D ® Bedienpanel
Oben: max. Zoom Schwarz: Dauerlicht Unten: kein Zoom INSPEKTION Die K-60 HD wird mit Hilfe eines Aals in die Rohrleitung geschoben. Dabei wird Sie über das Grundgerät bzw. die Software can3D gesteuert. Ziel der Inspektion ist die Erfassung von ®... -
Seite 14: Inspektionsmodi
Der Zoom kann manuell nachgeregelt werden. Verlaufsmessung Die K-60 HD ist mit Sensoren zur Verlaufsmessung ausgestattet. Um eine bestmögliche Messung zu gewährleisten muss das Kamerabild gerade ausgerichtet sein (weitere Informationen hierzu fi nden Sie in der Bedienungsanleitung zur Software can3D 2018). -
Seite 15: Arbeitsende
ARBEITSENDE Nehmen Sie die K-60 HD aus der Rohrleitung. Achten Sie darauf, dass sie sich dabei im Dauerlicht-Modus befi ndet. Melden Sie die Kamera über die Software can3D am Grundgerät ® ab (weitere Informationen hierzu fi nden Sie in der Bedienungsanleitung zur Software can3D ®... -
Seite 16: Instandhaltung Und Wartung
INSTANDHALTUNG UND WARTUNG Für einen fehlerfreien und sicheren Betrieb ist es notwendig Sichtkontrollen durchzuführen und die Geräte sauber zu halten. Anhand des Wartungsplans sehen Sie Maßnahmen, die in regelmäßigen Abständen durchgeführt werden müssen. Alle O-Ringe vorhanden und in gutem Zustand Alle Schrauben vorhanden und festgezogen Steckverbindungen auf Verunreinigungen prüfen Glasscheibe auf Risse prüfen... -
Seite 17: Entsorgung
ENTSORGUNG HINWEIS Umweltschäden! Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. • Elektroschrott, Elektronikkomponenten, Schmier- und andere Hilfsstoff e von zugelassenen Fachbetrieben entsorgen lassen • Im Zweifel Auskunft zur umweltgerechten Entsorgung bei der örtlichen Kommunalbehörde oder einem Entsorgungsfachbetrieben einholen Nachdem das Gebrauchsende des Gerätes erreicht ist, muss es demontiert und einer umweltgerechten Entsorgung zugeführt werden. -
Seite 33: Notizen
NOTIZEN... -
Seite 34: Notes
NOTES... - Seite 36 Albert-Einstein-Str. 8 D - 97447 Gerolzhofen Tel. +49 (0) 9382 9727 - 0 info@kummert.de www.kummert.de Vertrieb durch Distributor...
