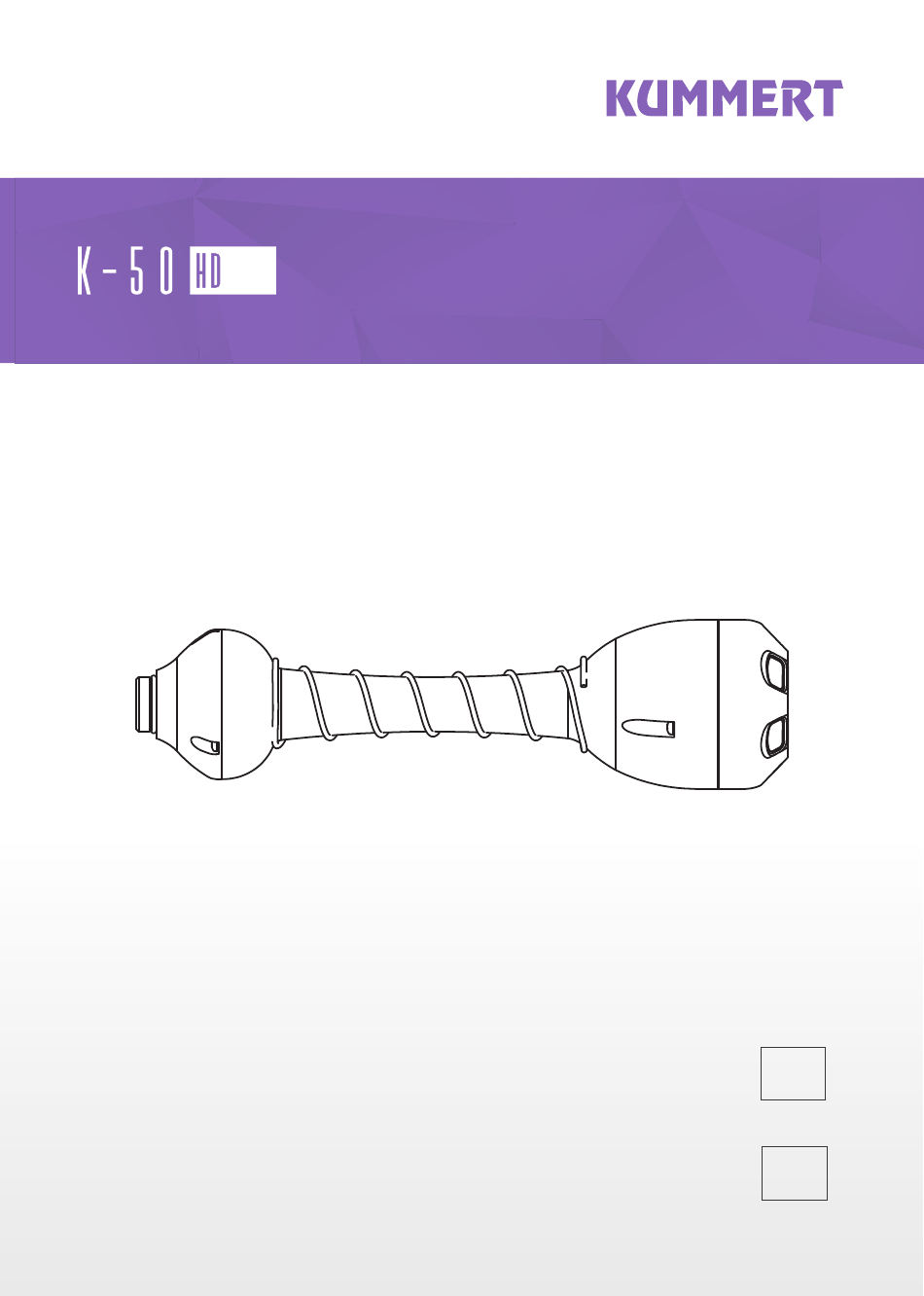

- Seite 1 BEDIENUNGSANLEITUNG K-50 HD INSTRUCTION MANUAL K-50 HD...
- Seite 2 97447 Gerolzhofen Auf die Bedienungsanleitung und alle darin enthaltenen Informationen, Fotos und Zeichnungen bestehen Eigentumsrechte der Kummert GmbH. Ihre Verwendung ist im Rahmen der Nutzung des Geräts zulässig. Eine darüber hinaus gehende Verwendung ist ohne schriftliche Genehmigung des Herstellers nicht gestattet.
-
Seite 3: Inhaltsverzeichnis
Vorbereitung ..........................6 Lieferung ..............................6 Verpackung ..............................6 Lagerung ..............................6 Transport ..............................6 Produktbeschreibung ......................7 Kurzbeschreibung K-50 HD ........................7 Technische Daten ............................ 7 Komponenten ............................8 Montage ............................ 8 Demontage ..........................8 Bedienung proTab / easyTab ....................9 can3D Bedienpanel ...................... -
Seite 4: Einführung
EINFÜHRUNG Zu dieser Anleitung Die Anleitung ermöglicht den sicheren Umgang mit den Geräten und muss in deren unmittelbarer Nähe, für das Personal jederzeit zugänglich aufbewahrt werden. Das Personal muss diese Anleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben. Grundvoraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen in dieser Anleitung. -
Seite 5: Sicherheit
SICHERHEIT Bestimmungsgemäßer Gebrauch Die Geräte dienen zur Inspektion von gereinigten Rohrleitungen unter Verwendung von Originalzubehör und -komponenten der Kummert GmbH. Jede über diesen Einsatzzweck hinausgehende Nutzung gilt als nicht bestimmungsgemäß. Zielgruppe Diese Anleitung und Benutzung des Geräts richtet sich an ausgebildete Kanalinspekteure oder Personen mit vergleichbarem fachlichen Wissen und einer dementsprechenden, dokumentierten Unterweisung. -
Seite 6: Vorbereitung
Schadenersatzansprüche können nur innerhalb der Reklamationsfristen geltend gemacht werden, reklamieren Sie deshalb Mängel direkt. Die Lieferung ist bei Erhalt direkt auf Vollständigkeit und Transportschäden zu prüfen. Melden Sie Transtportschäden direkt beim Transporteur. Der Standard-Lieferumfang der K-50 HD beinhaltet: • K-50 HD •... -
Seite 7: Produktbeschreibung
PRODUKTBESCHREIBUNG Kurzbeschreibung K-50 HD Die K-50 HD wird in Rohren ab einem Durchmesser von DN70 eingesetzt. Geblitzte LEDs sorgen für eine hervorragende Ausleuchtung und absolut scharfe Bilder. Das 1:1-Format ist ideal um die zumeist runden Rohrleitungen perfekt abzubilden. Das digitale Drehen und Schwenken ermöglicht eine detailgenaue Inspektion, die mit einer Axialkamera bisher... -
Seite 8: Montage
MONTAGE Entfernen Sie ggf. die Schutzkappe. Verbinden Sie die Kamerabuchse mit dem 4-poligen Stecker der Haspel. Achten Sie auf die korrekte Position der Kontakte. Ziehen Sie die Verschraubung des Steckers handfest an. DEMONTAGE Öff nen Sie die Verschraubung des Steckers und ziehen Sie die Kamera und den Stecker des Aals auseinander. -
Seite 9: Can3D ® Bedienpanel
Sie auf den 3D-Joystick. Bild bewegen Bewegen Sie den 3D-Joystick nach oben, unten, links oder rechts. TIPP Die Software can3D unterstützt Sie bei der Bedienung der K-50 HD am proTab. ® Für mehr Informationen lesen Sie die Bedienungsanleitung can3D ® can3D BEDIENPANEL ®... -
Seite 10: Easytab Bedienpanel
Bei anderen Störungen, Reparaturanfragen, Ersatzteilbestellungen und sonstigen Fragen wenden Sie sich bitte an Ihren Lieferanten oder unser Sevice-Team unter: Telefon: +49 (0) 9382 9727 - 710 E-Mail: service@kummert.de REINIGUNG Verschließen Sie die Kamerabuchse mit der mitgelieferten Schutzkappe und reinigen Sie den Kamerakopf unter fl ießendem Wasser. -
Seite 11: Instandhaltung Und Wartung
HINWEIS Gefahr vor Sachschäden! Unsachgemäße Reinigung kann zu Beschädigungen bis hin zum Komplettausfall der Geräte führen. • Verwenden Sie für die Reinigung keinen Hochdruckreiniger • Verschließen Sie die Anschlüsse mit den mitgelieferten Schutzkappen • Benutzen Sie keine aggressiven Reinigungsmittel • Elektronische Teile nicht unter fl... -
Seite 12: Entsorgung
ENTSORGUNG HINWEIS Umweltschäden! Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. • Elektroschrott, Elektronikkomponenten, Schmier- und andere Hilfsstoff e von zugelassenen Fachbetrieben entsorgen lassen • Im Zweifel Auskunft zur umweltgerechten Entsorgung bei der örtlichen Kommunalbehörde oder einem Entsorgungsfachbetrieben einholen Nachdem das Gebrauchsende des Gerätes erreicht ist, muss es demontiert und einer umweltgerechten Entsorgung zugeführt werden. - Seite 24 Albert-Einstein-Str. 8 D - 97447 Gerolzhofen Tel. +49 (0) 9382 9727 - 0 info@kummert.de www.kummert.de Vertrieb durch Distributor...
